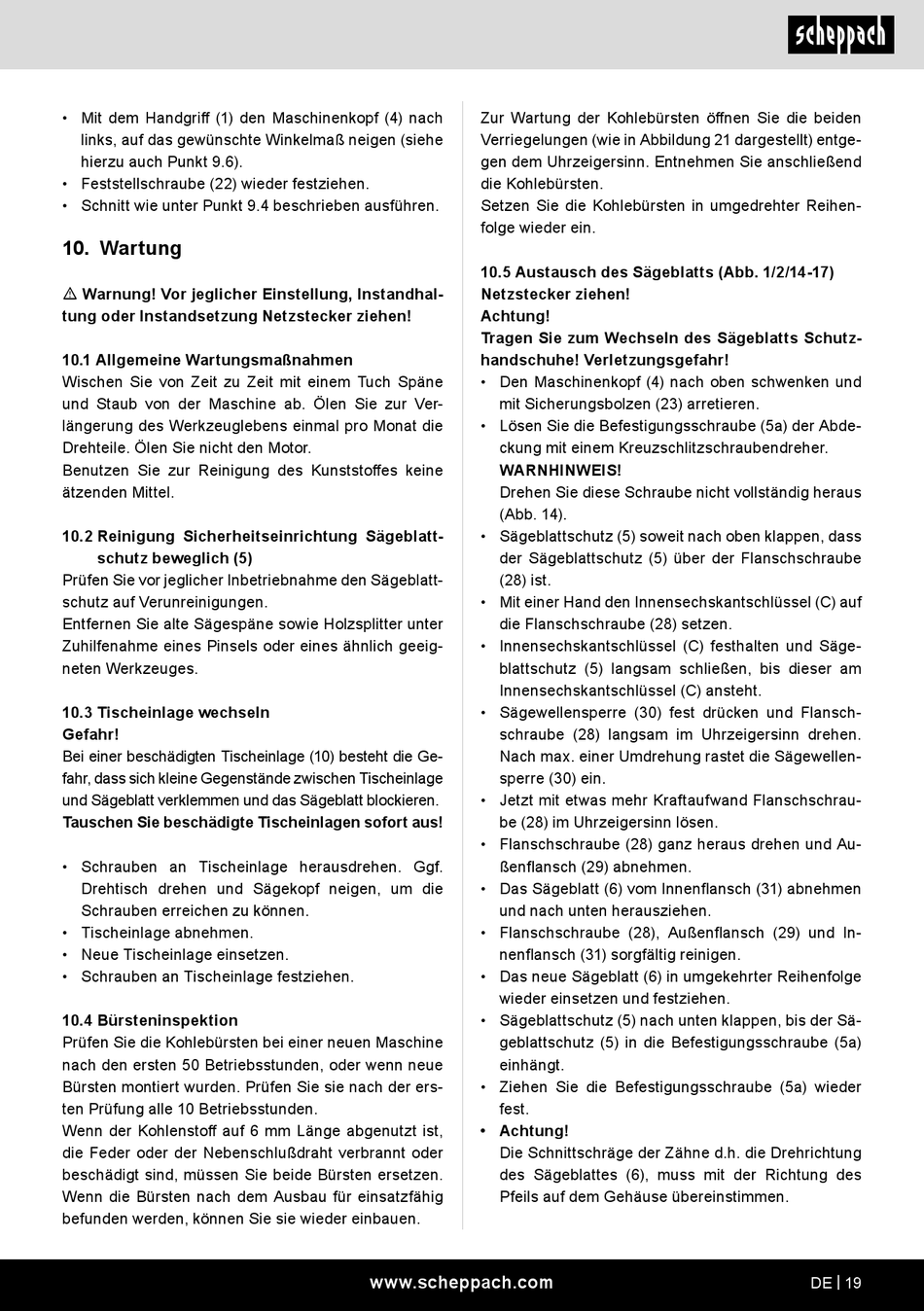

• Mit dem Handgriff (1) den Maschinenkopf (4) nach
links, auf das gewünschte Winkelmaß neigen (siehe
hierzu auch Punkt 9.6).
• Feststellschraube (22) wieder festziehen.
• Schnitt wie unter Punkt 9.4 beschrieben ausführen.

10. Wartung

m Warnung! Vor jeglicher Einstellung, Instandhal-
tung oder Instandsetzung Netzstecker ziehen!
10.1 Allgemeine Wartungsmaßnahmen
Wischen Sie von Zeit zu Zeit mit einem Tuch Späne
und Staub von der Maschine ab. Ölen Sie zur Ver-
längerung des Werkzeuglebens einmal pro Monat die
Drehteile. Ölen Sie nicht den Motor.
Benutzen Sie zur Reinigung des Kunststoffes keine
ätzenden Mittel.
10.2 Reinigung Sicherheitseinrichtung Sägeblatt-
schutz beweglich (5)
Prüfen Sie vor jeglicher Inbetriebnahme den Sägeblatt-
schutz auf Verunreinigungen.
Entfernen Sie alte Sägespäne sowie Holzsplitter unter
Zuhilfenahme eines Pinsels oder eines ähnlich geeig-
neten Werkzeuges.

10.3 Tischeinlage wechseln

Gefahr!
Bei einer beschädigten Tischeinlage (10) besteht die Ge-
fahr, dass sich kleine Gegenstände zwischen Tischeinlage
und Sägeblatt verklemmen und das Sägeblatt blockieren.
Tauschen Sie beschädigte Tischeinlagen sofort aus!
• Schrauben an Tischeinlage herausdrehen. Ggf.
Drehtisch drehen und Sägekopf neigen, um die
Schrauben erreichen zu können.
• Tischeinlage abnehmen.
• Neue Tischeinlage einsetzen.
• Schrauben an Tischeinlage festziehen.
10.4 Bürsteninspektion
Prüfen Sie die Kohlebürsten bei einer neuen Maschine
nach den ersten 50 Betriebsstunden, oder wenn neue
Bürsten montiert wurden. Prüfen Sie sie nach der ers-
ten Prüfung alle 10 Betriebsstunden.
Wenn der Kohlenstoff auf 6 mm Länge abgenutzt ist,
die Feder oder der Nebenschlußdraht verbrannt oder
beschädigt sind, müssen Sie beide Bürsten ersetzen.
Wenn die Bürsten nach dem Ausbau für einsatzfähig
befunden werden, können Sie sie wieder einbauen.
Zur Wartung der Kohlebürsten öffnen Sie die beiden
Verriegelungen (wie in Abbildung 21 dargestellt) entge-
gen dem Uhrzeigersinn. Entnehmen Sie anschließend
die Kohlebürsten.
Setzen Sie die Kohlebürsten in umgedrehter Reihen-
folge wieder ein.
10.5 Austausch des Sägeblatts (Abb. 1/2/14-17)
Netzstecker ziehen!
Achtung!
Tragen Sie zum Wechseln des Sägeblatts Schutz-
handschuhe! Verletzungsgefahr!
• Den Maschinenkopf (4) nach oben schwenken und
mit Sicherungsbolzen (23) arretieren.
• Lösen Sie die Befestigungsschraube (5a) der Abde-
ckung mit einem Kreuzschlitzschraubendreher.
WARNHINWEIS!
Drehen Sie diese Schraube nicht vollständig heraus
(Abb. 14).
• Sägeblattschutz (5) soweit nach oben klappen, dass
der Sägeblattschutz (5) über der Flanschschraube
(28) ist.
• Mit einer Hand den Innensechskantschlüssel (C) auf
die Flanschschraube (28) setzen.
• Innensechskantschlüssel (C) festhalten und Säge-
blattschutz (5) langsam schließen, bis dieser am
Innensechskantschlüssel (C) ansteht.
• Sägewellensperre (30) fest drücken und Flansch-
schraube (28) langsam im Uhrzeigersinn drehen.
Nach max. einer Umdrehung rastet die Sägewellen-
sperre (30) ein.
• Jetzt mit etwas mehr Kraftaufwand Flanschschrau-
be (28) im Uhrzeigersinn lösen.
• Flanschschraube (28) ganz heraus drehen und Au-
ßenflansch (29) abnehmen.
• Das Sägeblatt (6) vom Innenflansch (31) abnehmen
und nach unten herausziehen.
• Flanschschraube (28), Außenflansch (29) und In-
nenflansch (31) sorgfältig reinigen.
• Das neue Sägeblatt (6) in umgekehrter Reihenfolge
wieder einsetzen und festziehen.
• Sägeblattschutz (5) nach unten klappen, bis der Sä-
geblattschutz (5) in die Befestigungsschraube (5a)
einhängt.
• Ziehen Sie die Befestigungsschraube (5a) wieder
fest.
• Achtung!
Die Schnittschräge der Zähne d.h. die Drehrichtung
des Sägeblattes (6), muss mit der Richtung des
Pfeils auf dem Gehäuse übereinstimmen.
