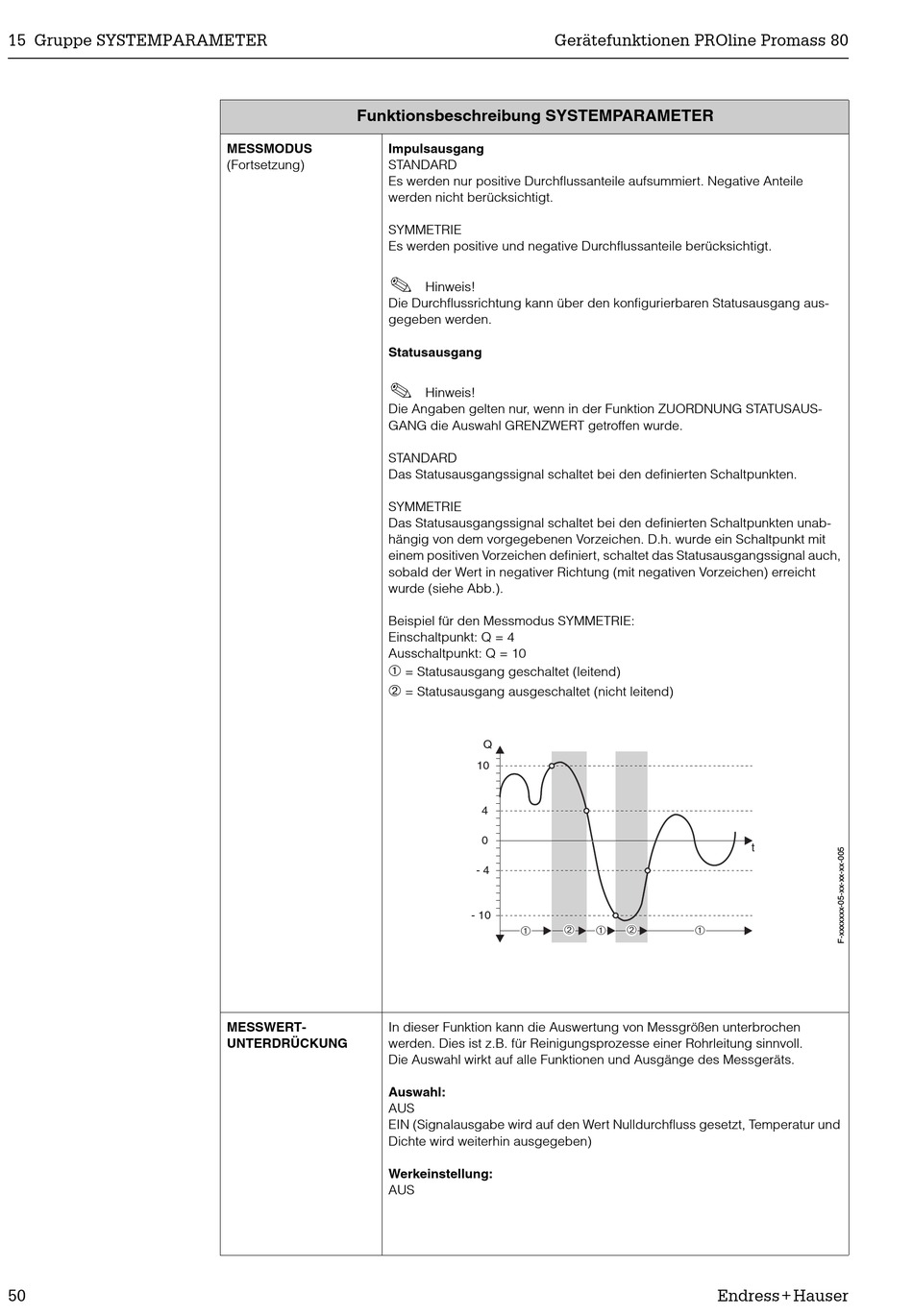

Endress+Hauser PROline promass 80 Beschreibung Gerätefunktionen Seite 50

15 Gruppe SYSTEMPARAMETER
50
Funktionsbeschreibung SYSTEMPARAMETER
MESSMODUS Impulsausgang
(Fortsetzung) STANDARD
Es werden nur positive Durchflussanteile aufsummiert. Negative Anteile
werden nicht berücksichtigt.
SYMMETRIE
Es werden positive und negative Durchflussanteile berücksichtigt.
!
Die Durchflussrichtung kann über den konfigurierbaren Statusausgang aus-
gegeben werden.
Statusausgang
!
Die Angaben gelten nur, wenn in der Funktion ZUORDNUNG STATUSAUS-
GANG die Auswahl GRENZWERT getroffen wurde.
STANDARD
Das Statusausgangssignal schaltet bei den definierten Schaltpunkten.
SYMMETRIE
Das Statusausgangssignal schaltet bei den definierten Schaltpunkten unab-
hängig von dem vorgegebenen Vorzeichen. D.h. wurde ein Schaltpunkt mit
einem positiven Vorzeichen definiert, schaltet das Statusausgangssignal auch,
sobald der Wert in negativer Richtung (mit negativen Vorzeichen) erreicht
wurde (siehe Abb.).
Beispiel für den Messmodus SYMMETRIE:
Einschaltpunkt: Q = 4
Ausschaltpunkt: Q = 10
➀
➁
MESSWERT- In dieser Funktion kann die Auswertung von Messgrößen unterbrochen
UNTERDRÜCKUNG werden. Dies ist z.B. für Reinigungsprozesse einer Rohrleitung sinnvoll.
Die Auswahl wirkt auf alle Funktionen und Ausgänge des Messgeräts.
Auswahl:
AUS
EIN (Signalausgabe wird auf den Wert Nulldurchfluss gesetzt, Temperatur und
Dichte wird weiterhin ausgegeben)
Werkeinstellung:
AUS
Gerätefunktionen PROline Promass 80
Hinweis!
Hinweis!
= Statusausgang geschaltet (leitend)
= Statusausgang ausgeschaltet (nicht leitend)
Q
10
4
0
- 4
- 10
➁
➀
t
➀ ➁ ➀
