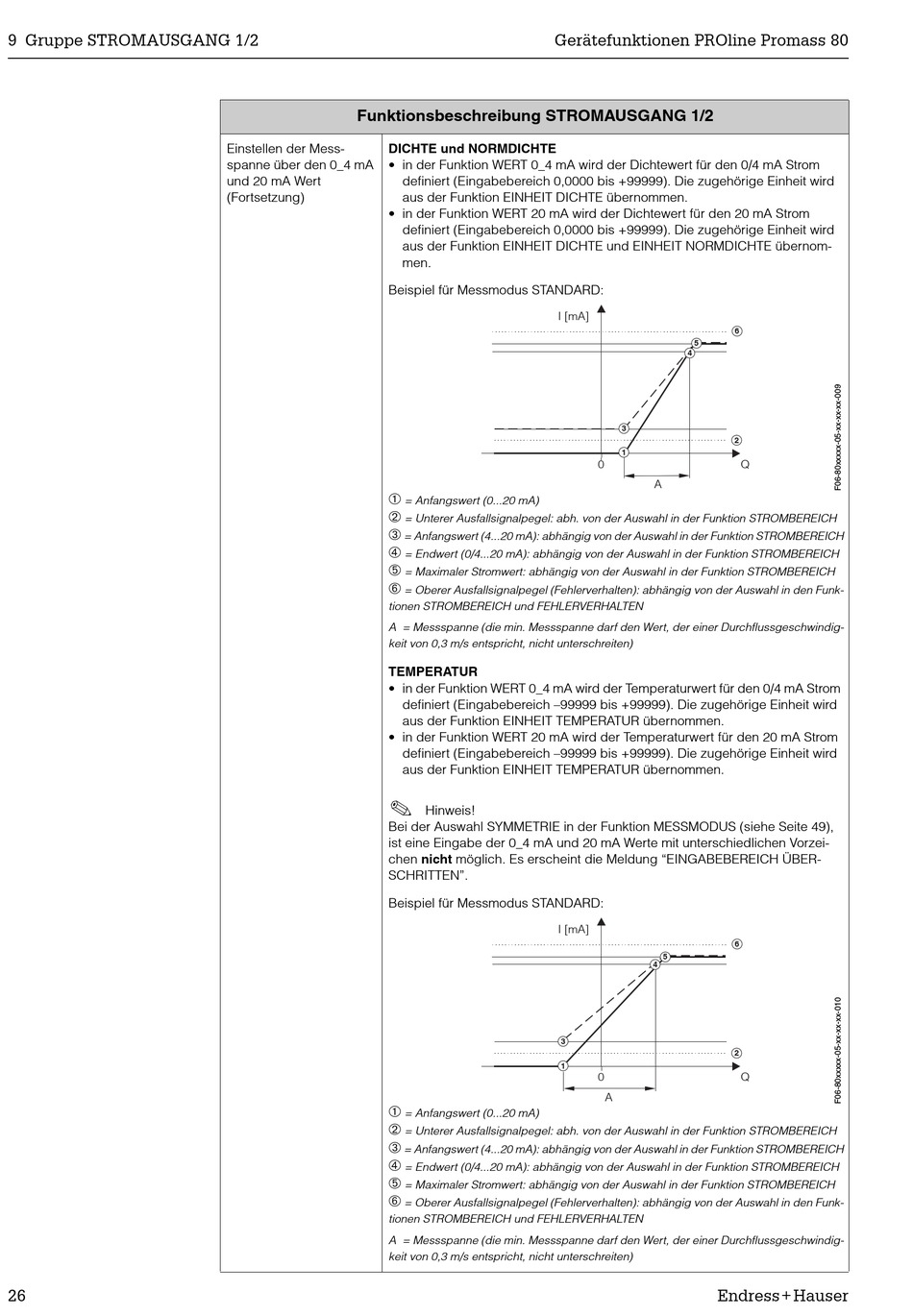

Endress+Hauser PROline promass 80 Beschreibung Gerätefunktionen Seite 26

9 Gruppe STROMAUSGANG 1/2
26
Funktionsbeschreibung STROMAUSGANG 1/2
Einstellen der Mess-
DICHTE und NORMDICHTE
spanne über den 0_4 mA • in der Funktion WERT 0_4 mA wird der Dichtewert für den 0/4 mA Strom
und 20 mA Wert
(Fortsetzung)
• in der Funktion WERT 20 mA wird der Dichtewert für den 20 mA Strom
Beispiel für Messmodus STANDARD:
➀
➁
➂
➃
➄
➅
tionen STROMBEREICH und FEHLERVERHALTEN
A = Messspanne (die min. Messspanne darf den Wert, der einer Durchflussgeschwindig-
keit von 0,3 m/s entspricht, nicht unterschreiten)
TEMPERATUR
• in der Funktion WERT 0_4 mA wird der Temperaturwert für den 0/4 mA Strom
• in der Funktion WERT 20 mA wird der Temperaturwert für den 20 mA Strom
!
Bei der Auswahl SYMMETRIE in der Funktion MESSMODUS (siehe Seite 49),
ist eine Eingabe der 0_4 mA und 20 mA Werte mit unterschiedlichen Vorzei-
chen nicht möglich. Es erscheint die Meldung "EINGABEBEREICH ÜBER-
SCHRITTEN".
Beispiel für Messmodus STANDARD:
➀
➁
➂
➃
➄
➅
tionen STROMBEREICH und FEHLERVERHALTEN
A = Messspanne (die min. Messspanne darf den Wert, der einer Durchflussgeschwindig-
keit von 0,3 m/s entspricht, nicht unterschreiten)
Gerätefunktionen PROline Promass 80
definiert (Eingabebereich 0,0000 bis +99999). Die zugehörige Einheit wird
aus der Funktion EINHEIT DICHTE übernommen.
definiert (Eingabebereich 0,0000 bis +99999). Die zugehörige Einheit wird
aus der Funktion EINHEIT DICHTE und EINHEIT NORMDICHTE übernom-
men.
I [mA]
= Anfangswert (0...20 mA)
= Unterer Ausfallsignalpegel: abh. von der Auswahl in der Funktion STROMBEREICH
= Anfangswert (4...20 mA): abhängig von der Auswahl in der Funktion STROMBEREICH
= Endwert (0/4...20 mA): abhängig von der Auswahl in der Funktion STROMBEREICH
= Maximaler Stromwert: abhängig von der Auswahl in der Funktion STROMBEREICH
= Oberer Ausfallsignalpegel (Fehlerverhalten): abhängig von der Auswahl in den Funk-
definiert (Eingabebereich –99999 bis +99999). Die zugehörige Einheit wird
aus der Funktion EINHEIT TEMPERATUR übernommen.
definiert (Eingabebereich –99999 bis +99999). Die zugehörige Einheit wird
aus der Funktion EINHEIT TEMPERATUR übernommen.
Hinweis!
I [mA]
3
1
= Anfangswert (0...20 mA)
= Unterer Ausfallsignalpegel: abh. von der Auswahl in der Funktion STROMBEREICH
= Anfangswert (4...20 mA): abhängig von der Auswahl in der Funktion STROMBEREICH
= Endwert (0/4...20 mA): abhängig von der Auswahl in der Funktion STROMBEREICH
= Maximaler Stromwert: abhängig von der Auswahl in der Funktion STROMBEREICH
= Oberer Ausfallsignalpegel (Fehlerverhalten): abhängig von der Auswahl in den Funk-
6
5
4
3
2
1
0 Q
A
6
5
4
2
0
Q
A
