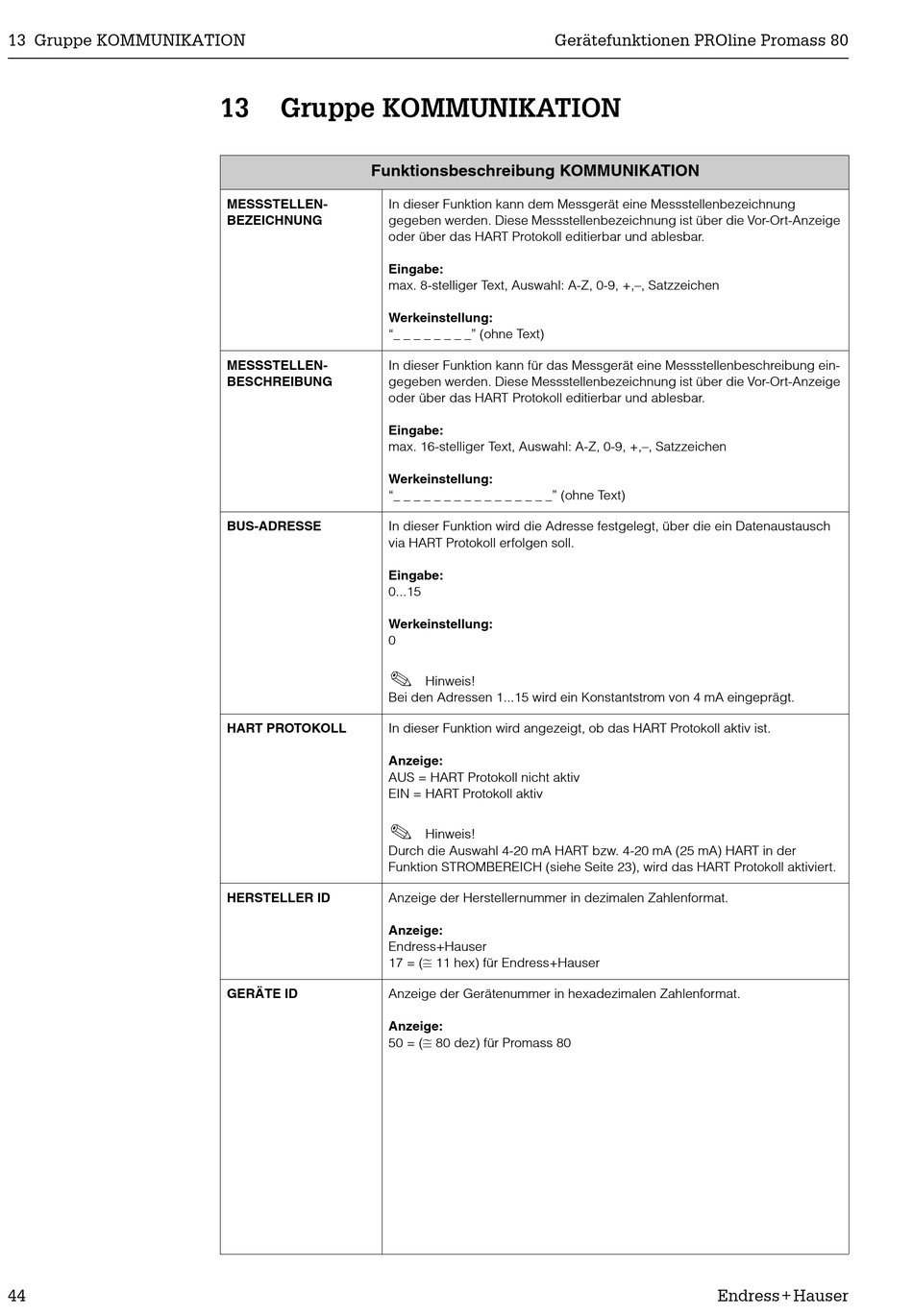

13 Gruppe KOMMUNIKATION

44
13 Gruppe KOMMUNIKATION
Funktionsbeschreibung KOMMUNIKATION
MESSSTELLEN- In dieser Funktion kann dem Messgerät eine Messstellenbezeichnung
BEZEICHNUNG gegeben werden. Diese Messstellenbezeichnung ist über die Vor-Ort-Anzeige
oder über das HART Protokoll editierbar und ablesbar.
Eingabe:
max. 8-stelliger Text, Auswahl: A-Z, 0-9, +,–, Satzzeichen
Werkeinstellung:
"_ _ _ _ _ _ _ _" (ohne Text)
MESSSTELLEN- In dieser Funktion kann für das Messgerät eine Messstellenbeschreibung ein-
BESCHREIBUNG gegeben werden. Diese Messstellenbezeichnung ist über die Vor-Ort-Anzeige
oder über das HART Protokoll editierbar und ablesbar.
Eingabe:
max. 16-stelliger Text, Auswahl: A-Z, 0-9, +,–, Satzzeichen
Werkeinstellung:
"_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _" (ohne Text)
BUS-ADRESSE In dieser Funktion wird die Adresse festgelegt, über die ein Datenaustausch
via HART Protokoll erfolgen soll.
Eingabe:
0...15
Werkeinstellung:
0
!
Bei den Adressen 1...15 wird ein Konstantstrom von 4 mA eingeprägt.
HART PROTOKOLL In dieser Funktion wird angezeigt, ob das HART Protokoll aktiv ist.
Anzeige:
AUS = HART Protokoll nicht aktiv
EIN = HART Protokoll aktiv
!
Durch die Auswahl 4-20 mA HART bzw. 4-20 mA (25 mA) HART in der
Funktion STROMBEREICH (siehe Seite 23), wird das HART Protokoll aktiviert.
HERSTELLER ID Anzeige der Herstellernummer in dezimalen Zahlenformat.
Anzeige:
Endress+Hauser
17 = (
GERÄTE ID Anzeige der Gerätenummer in hexadezimalen Zahlenformat.
Anzeige:
50 = (
Gerätefunktionen PROline Promass 80
Hinweis!
Hinweis!
≅
11 hex) für Endress+Hauser
≅
80 dez) für Promass 80
Endress+Hauser
