Bedienelemente
Rückseite

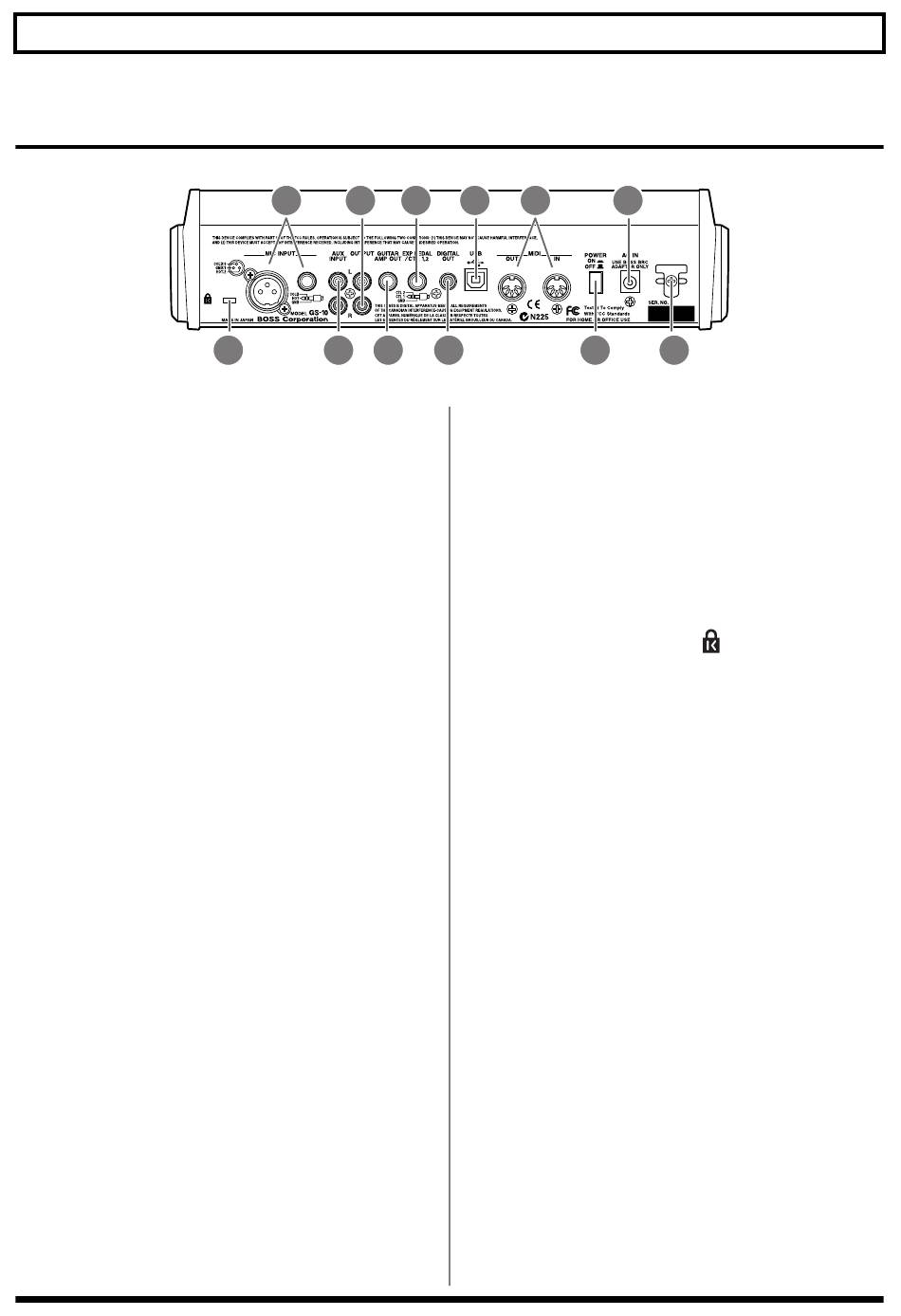

fig.00-042
1.
MIC INPUT-Buchsen (ohne Phantom-
Speisung)
XLR- und Klinken-Eingangsbuchse für Mikrofone
(beide symetrisch).
* Benutzen Sie die Buchsen nicht gleichzeitig.
* Es liegt keine Phantomspeisung an den Buchsen an.
2.
AUX INPUT-Buchsen L/R
Zum Anschluss eines externen Stereogerätes mit Line-
Pegel, z.B. CD-Player, Drumcomputer oder
Soundmodul.
3.
OUTPUT-Buchsen L/R
Zum Weiterleiten des GS-10 Ausgangsignals an eine
Hifi-Anlage, einen Mehrpurrecorder, ein Mischpult
oder ähnliche Geräte.
4.
GUITAR AMP OUT-Buchse
Zum Anschluss eines Gitarrenverstärkers.
5.
EXP PEDAL/CTL 1,2
(Expression Pedal/Control Pedal 1,2)-
Buchse
Zum Anschluss eines externen Expression-Pedal
(Roland EV-5) oder eines Fußtasters (BOSS FS-5U).
Über ein Y-Kabel können auch zwei Fußtaster
angeschlossen werden.
6.
DIGITAL OUT-Buchse
Ausgabe des GS-10 Ausgangssignasl im Digitalformat.
7.
USB-Anschluss
Schliessen Sie hier das beiliegende USB-Kabel an, um
das GS-10 mit dem Computer zu verbinden.
8.
MIDI IN/OUT-Buchsen
Schliessen Sie hier externe MIDI-Geräte an, um MIDI-
Daten zu senden oder zu empfangen. Sie können an
der MIDI In-Buchse auch eine MIDI-Fußleiste
anschliessen, um den GS-10 für den Berieb auf der
Bühne fernzusteuern.
12
1
3
12
2
4
5
7
8
6
9.
POWER-Schalter
Schaltet das Gerät ein und aus.
10.
Netzteil-Buchse
Schliessen Sie hier das beiliegende Netzteil (BOSS
BRC -230) an.
11.
Zugentlastung für das Netzteilkabel
Sichern Sie hier das Netzteilkabel gegen
unbeabsichtigtes Herausziehen.
12.
Diebstahlssicherung (
