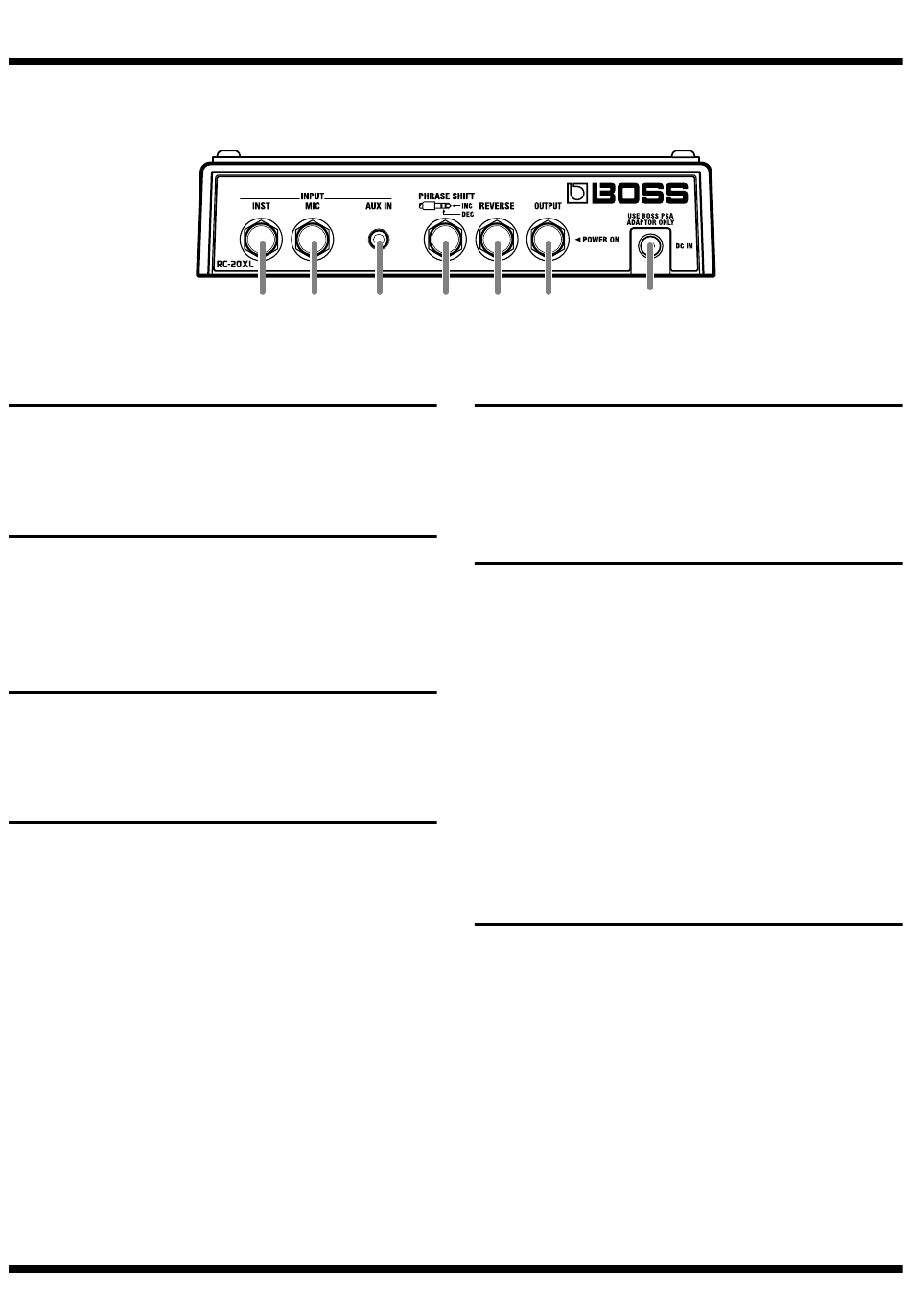

fig.02-03
15
INST (Instrument)-Buchse
Hier kann eine Gitarre oder ein anderes
Instrument angeschlossen werden.
16
MIC (Mikrofon)-Buchse
Hier kann ein Mikrofon für Gesang oder
akustische
Instrumente
werden.
17
AUX IN-Buchse
Hier können Sie einen CD-Player oder einen
Drumcomputer anschliessen.
18
PHRASE SHIFT-Buchse
Schliessen Sie hier einen oder zwei optionale
Fußtaster (BOSS FS-5U oder FS-6) an, um die
gespeicherten Phrasen aufwärts und abwärts
weiterzuschalten.
* Zwei einzelne Fußtaster (BOSS FS-5U) werden
über ein Y-Kabel angeschlossen, für den
Doppelfußtaster FS-6 reicht ein Stereokabel (S.
26).
15
16
17
angeschlossen
18
19
20
19
REVERSE-Buchse
Schliessen Sie hier einen optionalen Fußtaster
(BOSS FS-5U) an, um die aktuelle Phrase
rückwärts abzuspielen.
20
OUTPUT-Buchse
Schliessen Sie hier Ihren Gitarrenamp oder
eine Verstärkeranlage an.
* Bei Batteriebetrieb schaltet sich der RC-20XL
ein, wenn ein Kabel in diese Buchse gesteckt
wird.
WICHTIG:
Schliessen Sie hier keinen Kopfhörer
an; die Ausgabe erfolgt in mono,
und durch den hohen Pegel kann
der Kopfhörer beschädigt werden.
21
Netzteil-Buchse
Hier können Sie ein optionales Netzteil
(BOSS PSA-230) anschliessen.
