Bedienungsanleitung

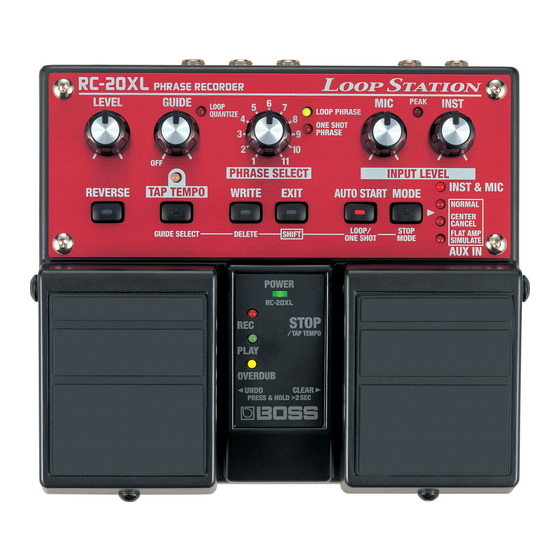

Vielen Dank, dass Sie sich für die BOSS RC-20XL
Loop Station entschieden haben!
Vor Inbetriebnahme lesen Sie bitte das Beiblatt
"Sicherheitshinweise" und "Wichtige Hinweise" .
Lesen Sie dann diese Anleitung vollständig durch, um sich
einen Überblick über alle Funktionen zu verschaffen.
Bewahren Sie die Anleitung gut auf, um auch später noch
Infos über einzelne Funktionen nachlesen zu können.
* Auf der Unterseite des Gerätes ist eine Kurzanleitung für die
grundlegensten Funktionen abgedruckt.
Die wichtigsten Funktionen
Hier sind einige der wichtigsten Funktionen des RC-20XL beschrieben. Die Einsatz-
möglichkeiten sind aber so vielfältig, dass Sie sicherlich noch weitere Ideen haben werden -
viel Spaß!!!
Audio Loops einspielen
Sie können Gitarre, Bass, Gesang oder Phrasen einer Sampling CD aufnehmen und immer wieder im
Kreis abspielen lassen, um dazu zu jammen. .......................................................................
"Sound On Sound"-Funktion (Overdubbing)
Durch die "Sound on Sound"-Funktion können Sie einem Audio-Loop immer neue Overdubs
hinzufügen, bis ein vollständiger Song entstanden ist. ..................................................
Loops live umschalten
Bis zu 11 Loops können gespeichert werden (z.B. vorbereitete Songteile), die Sie dann live per
Fußtaster umschalten können (Phrase Shift). .................................................................
Playback-Gerät
Spielen Sie mit dem RC-20XL bis zu 11 ganze Songs ab (max. 16 min gesamt), denn die Phrasen
können auch einmalig, ohne Wiederholungen, abgespielt werden (One-shot) .........
Phrase Trainer-Funktion
Üben Sie mit der Gitarre zu aufgenommenen Songs oder Soli von CD oder MD......
Ändern Sie die Loop-Geschwindigkeit ohne Tonhöhenänderung (z.B. um Soli heraushören oder
Soli erstmal langsam zu üben) ...........................................................................................
Unterdrücken Sie das Signal in der Stereo-Mitte (Vocals, Gitarrensolo) Ihrer Lieblings-CD, um ein
Playback zu erzeugen (Center Cancel) ............................................................................
Special Effects live!
Spielen Sie eine aufgenommene Phrase rückwärts ab ....................................................
S. 12
S. 12
S. 26
S. 24
S. 21
S. 21
S. 21
S. 28
