Inbetriebnahme (blockorientierte Bedienung)
7. Über die Parameter Priorität für oberen Grenzwert-Alarm/HI_HI_PRI, Priorität für
oberen Vorwarnalarm/HI_PRI, Priorität für unteren Grenzwert-Alarm/LO_LO_PRI
und Priorität für unteren Grenzwert-Vorwarnalarm/LO_PRI die Alarmprioritäten
festlegen. Eine Protokollierung an das Feld-Hostsystem erfolgt nur bei einer Alarmprio-
rität größer 2.
8. Über den Parameter Blockmodus/MODE_BLK, Element TARGET den Blockmodus auf
Auto setzen. Hierfür muss auch der Resource Block auf den Blockmodus Auto gesetzt
sein.
11.1.5

Weitere Parametrierung

1. Funktions- und Ausgangsblöcke verschalten.
2. Nach Festlegung des aktiven LAS alle Daten und Parameter in das Feldgerät herunterla-
den.
11.2

Skalierung des Messwerts im AI Block

Wenn im AI Block der Linearisierungstyp L_TYPE = Indirect gewählt wurde, kann der Mess-
wert skaliert werden. XD_SCALE mit den Elementen EU_0 und EU_100 definiert dabei den
Eingangsbereich. Dieser wird linear abgebildet auf den Ausgangsbereich, definiert durch
OUT_SCALE ebenfalls mit den Elementen EU_0 und EU_100.
EU_100
EU_0
0

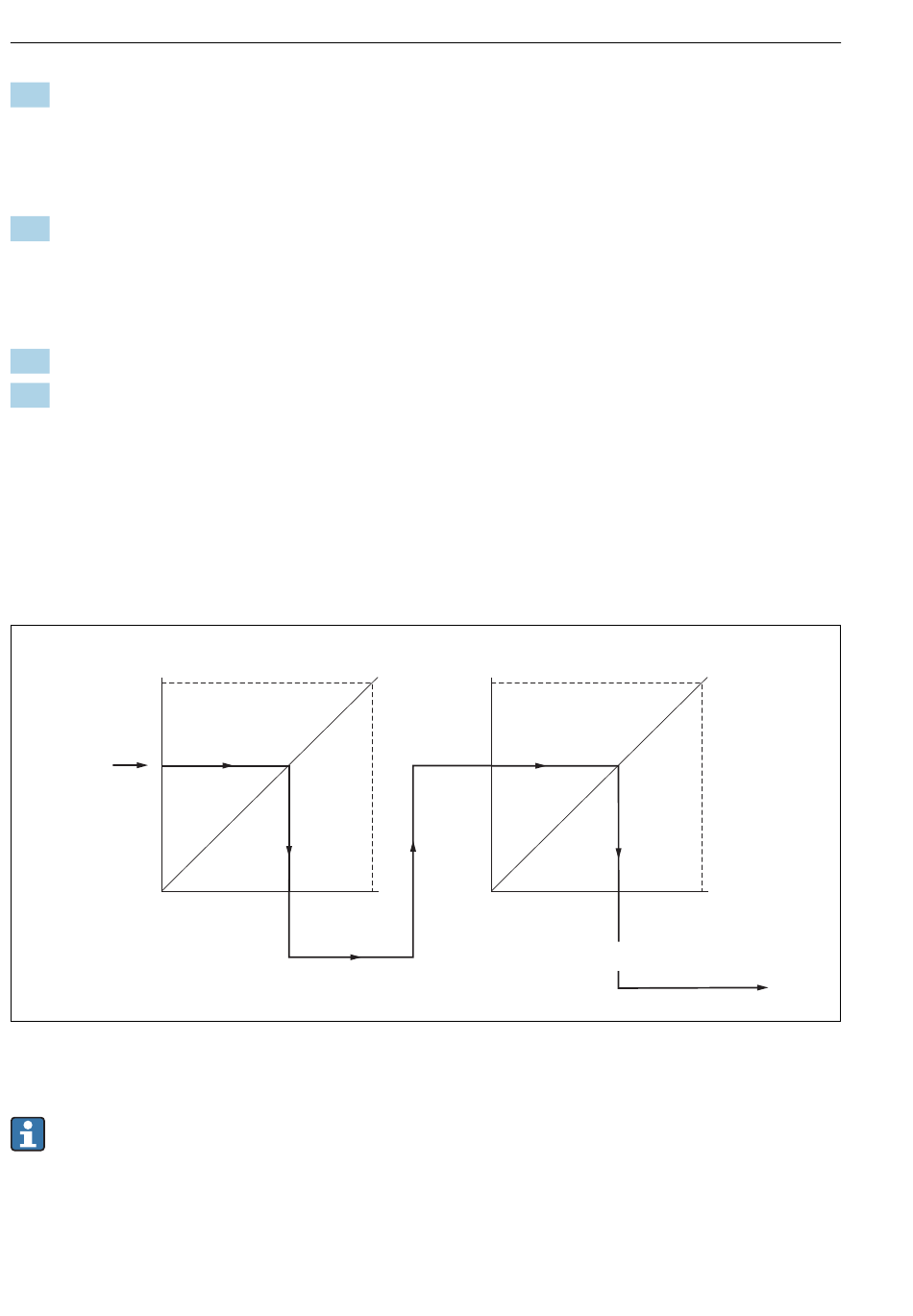

 14 Skalierung des Messwerts im AI Block
• Wenn Sie im Parameter L_TYPE den Modus Direct gewählt haben, können Sie die
Werte und Einheiten für XD_SCALE und OUT_SCALE nicht ändern.
• Die Parameter L_TYPE, XD_SCALE und OUT_SCALE können nur im Blockmodus OOS
geändert werden.
46
XD_SCALE
1
Levelflex FMP56, FMP57 FOUNDATION Fieldbus
OUT_SCALE
1
0
EU_0
OUT_VALUE
EU_100
A0017338
