Verdrahtung
14

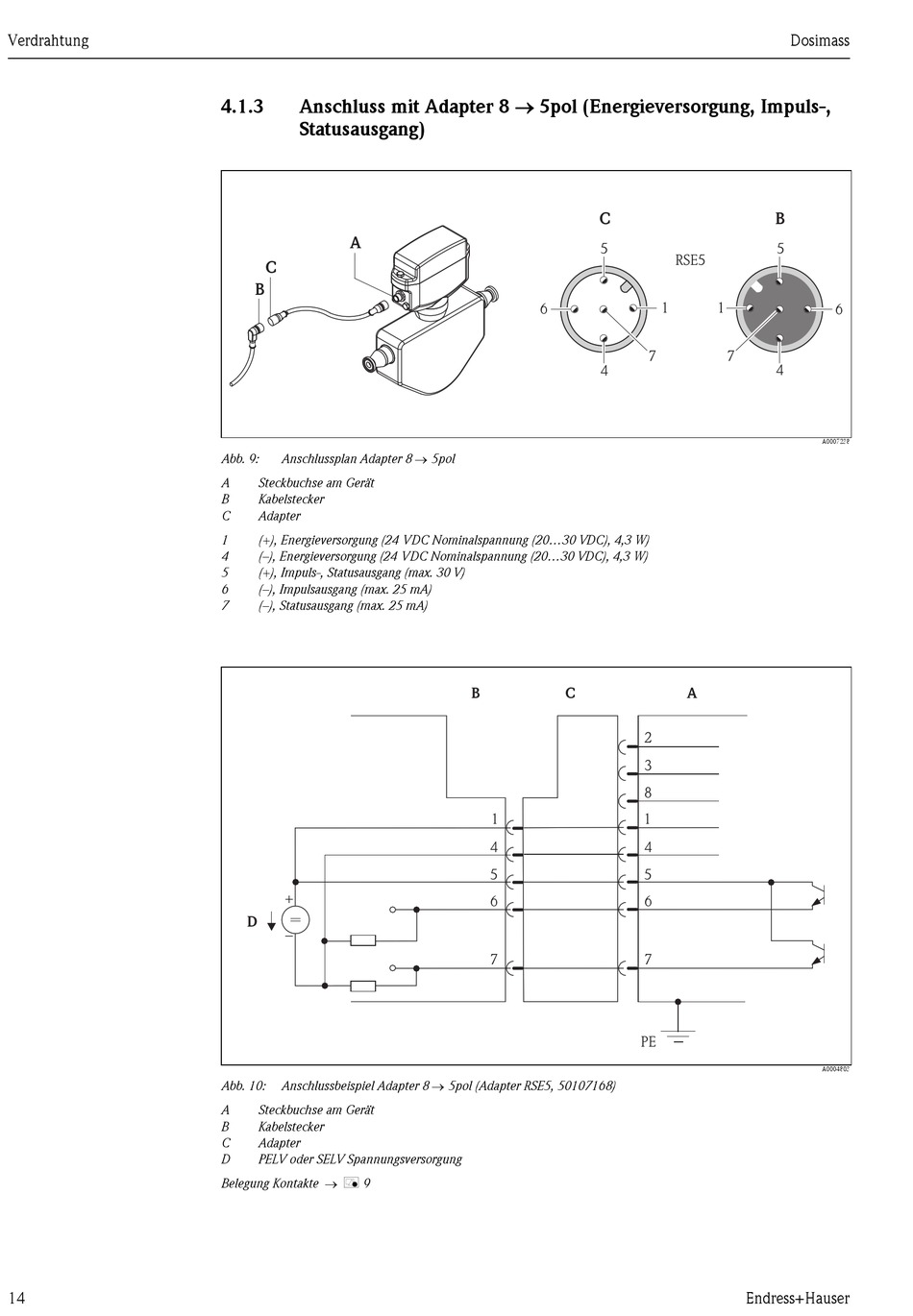

Anschluss mit Adapter 8 5pol (Energieversorgung, Impuls-,
4.1.3
Statusausgang)
A
C
B
Anschlussplan Adapter 8 5pol
Abb. 9:
A
Steckbuchse am Gerät
B
Kabelstecker
C
Adapter
1
(+), Energieversorgung (24 V DC Nominalspannung (20...30 VDC), 4,3 W)
4
(–), Energieversorgung (24 V DC Nominalspannung (20...30 VDC), 4,3 W)
5
(+), Impuls-, Statusausgang (max. 30 V)
6
(–), Impulsausgang (max. 25 mA)
7
(–), Statusausgang (max. 25 mA)
+
D
-
Anschlussbeispiel Adapter 8 5pol (Adapter RSE5, 50107168)
Abb. 10:
A
Steckbuchse am Gerät
B
Kabelstecker
C
Adapter
D
PELV oder SELV Spannungsversorgung
Belegung Kontakte å 9
C
5
6
4
B
C
1
4
5
6
7
PE
Dosimass
B
5
RSE5
1
1
7
7
4
A
2
3
8
1
4
5
6
7
Endress+Hauser
6
A0007238
A0004803
