Verdrahtung
!
16
4.1.5 Erdanschluss
Der Erdanschluss erfolgt über einen Kabelschuh.

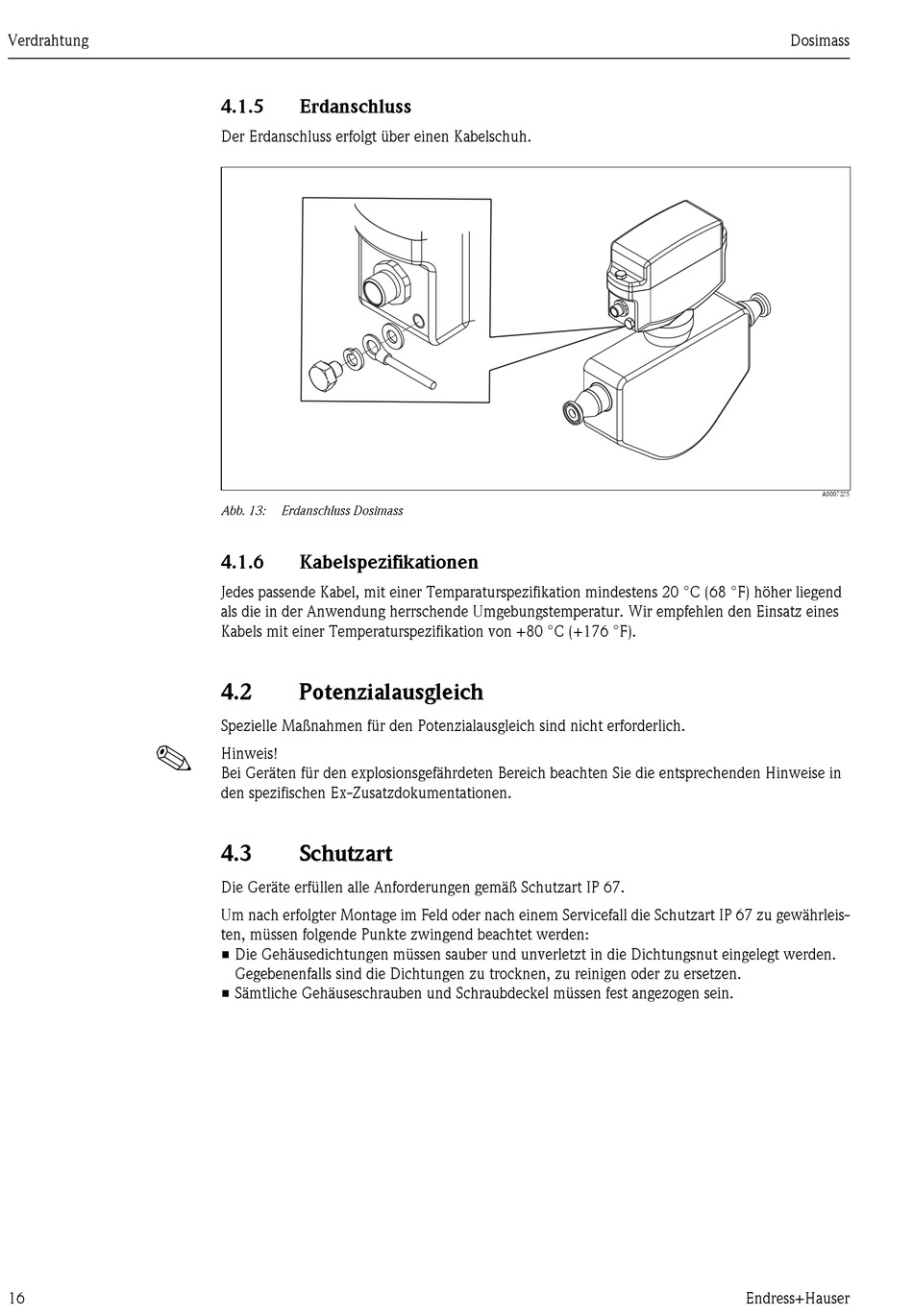

Abb. 13: Erdanschluss Dosimass
4.1.6

Kabelspezifikationen

Jedes passende Kabel, mit einer Temparaturspezifikation mindestens 20 °C (68 °F) höher liegend
als die in der Anwendung herrschende Umgebungstemperatur. Wir empfehlen den Einsatz eines
Kabels mit einer Temperaturspezifikation von +80 °C (+176 °F).
4.2

Potenzialausgleich

Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
Hinweis!
Bei Geräten für den explosionsgefährdeten Bereich beachten Sie die entsprechenden Hinweise in
den spezifischen Ex-Zusatzdokumentationen.
4.3

Schutzart

Die Geräte erfüllen alle Anforderungen gemäß Schutzart IP 67.
Um nach erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 67 zu gewährleis-
ten, müssen folgende Punkte zwingend beachtet werden:
• Die Gehäusedichtungen müssen sauber und unverletzt in die Dichtungsnut eingelegt werden.
Gegebenenfalls sind die Dichtungen zu trocknen, zu reinigen oder zu ersetzen.
• Sämtliche Gehäuseschrauben und Schraubdeckel müssen fest angezogen sein.
Dosimass
A0007235
