Klemmenbelegung

Messumformer

Anschlussvariante 4-20 mA HART mit Impuls-/Frequenz-/Schaltausgang

Bestellmerkmal "Ausgang", Option B
Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern
bestellt werden.
Verfügbare Anschlussarten
Bestellmerkmal
"Gehäuse"
Ausgänge
Optionen Klemmen
A, B
Optionen Gerätestecker
A, B →  28
Optionen Gerätestecker
A, B, C →  28
Bestellmerkmal "Gehäuse":
• Option A: Kompakt, beschichtet Alu
• Option B: Kompakt, hygienisch, rostfrei
• Option C: Ultrakompakt, hygienisch, rostfrei

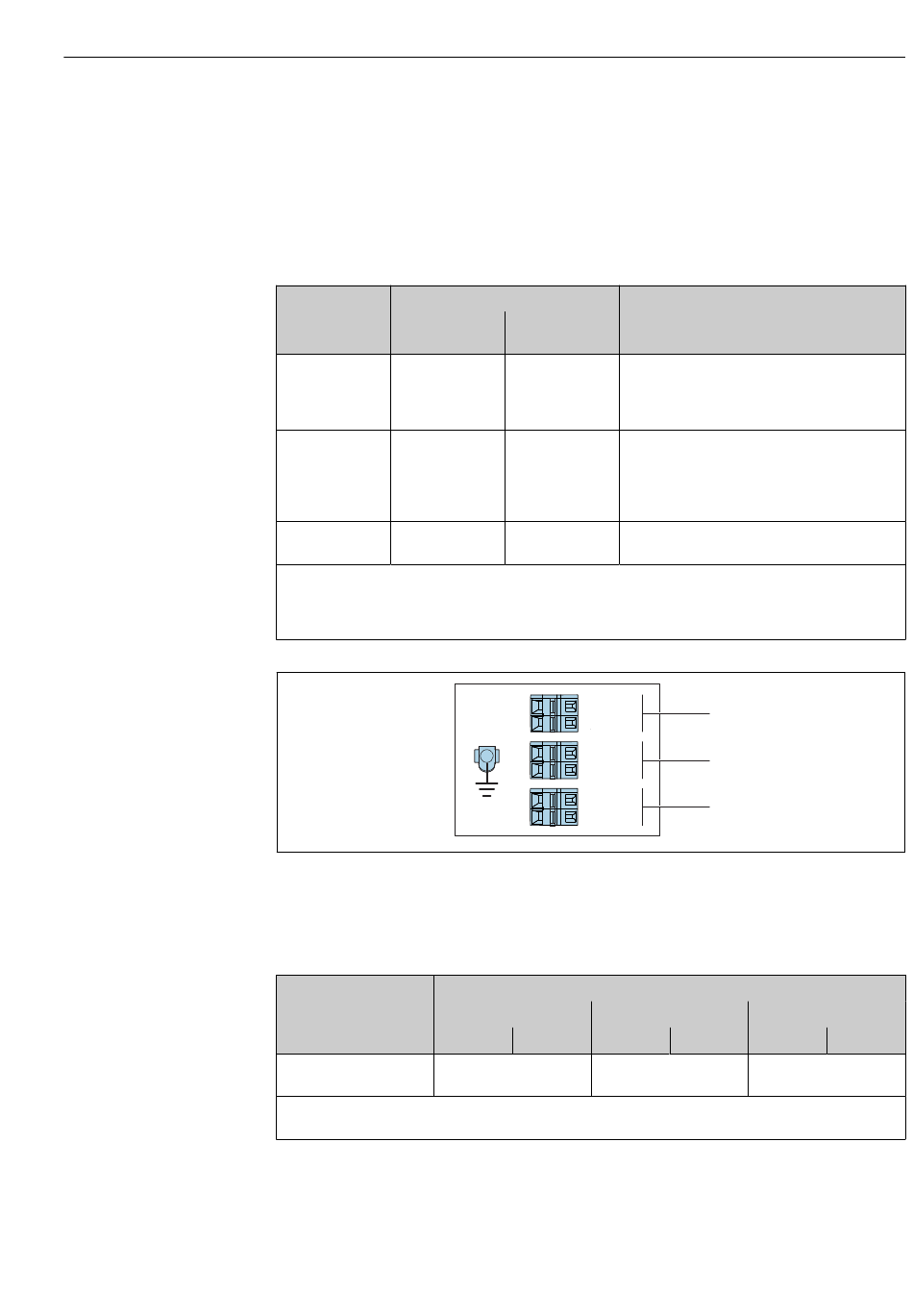

 7 Klemmenbelegung 4-20 mA HART mit Impuls-/Frequenz-/Schaltausgang
1 Energieversorgung: DC 24 V
2 Ausgang 1: 4-20 mA HART (aktiv)
3 Ausgang 2: Impuls-/Frequenz-/Schaltausgang (passiv)
Bestellmerkmal
"Ausgang"
Option B
Bestellmerkmal "Ausgang":
Option B: 4-20 mA HART mit Impuls-/Frequenz-/Schaltausgang
Energie-
versorgung
Klemmen • Option A: Verschraubung M20x1
• Option B: Gewinde M20x1
• Option C: Gewinde G ½"
• Option D: Gewinde NPT ½"
Klemmen • Option L: Stecker M12x1 + Gewinde NPT ½"
• Option N: Stecker M12x1 + Verschraubung
• Option P: Stecker M12x1 + Gewinde G ½"
• Option U: Stecker M12x1 + Gewinde M20
Gerätestecker Option Q: 2 x Stecker M12x1
→  28
+
24
_
25
+
26
_
27
1 +
L
_
2
L
Klemmennummer
Energieversorgung
2 (L–) 1 (L+) 27 (–)
DC 24 V 4-20 mA HART (aktiv)
Elektrischer Anschluss
Mögliche Auswahl Bestellmerkmal
"Elektrischer Anschluss"
M20
3
2
1
Ausgang 1 Ausgang 2
26 (+) 25 (–)
Impuls-/Frequenz-/
Schaltausgang (passiv)
A0016888
24 (+)
27
