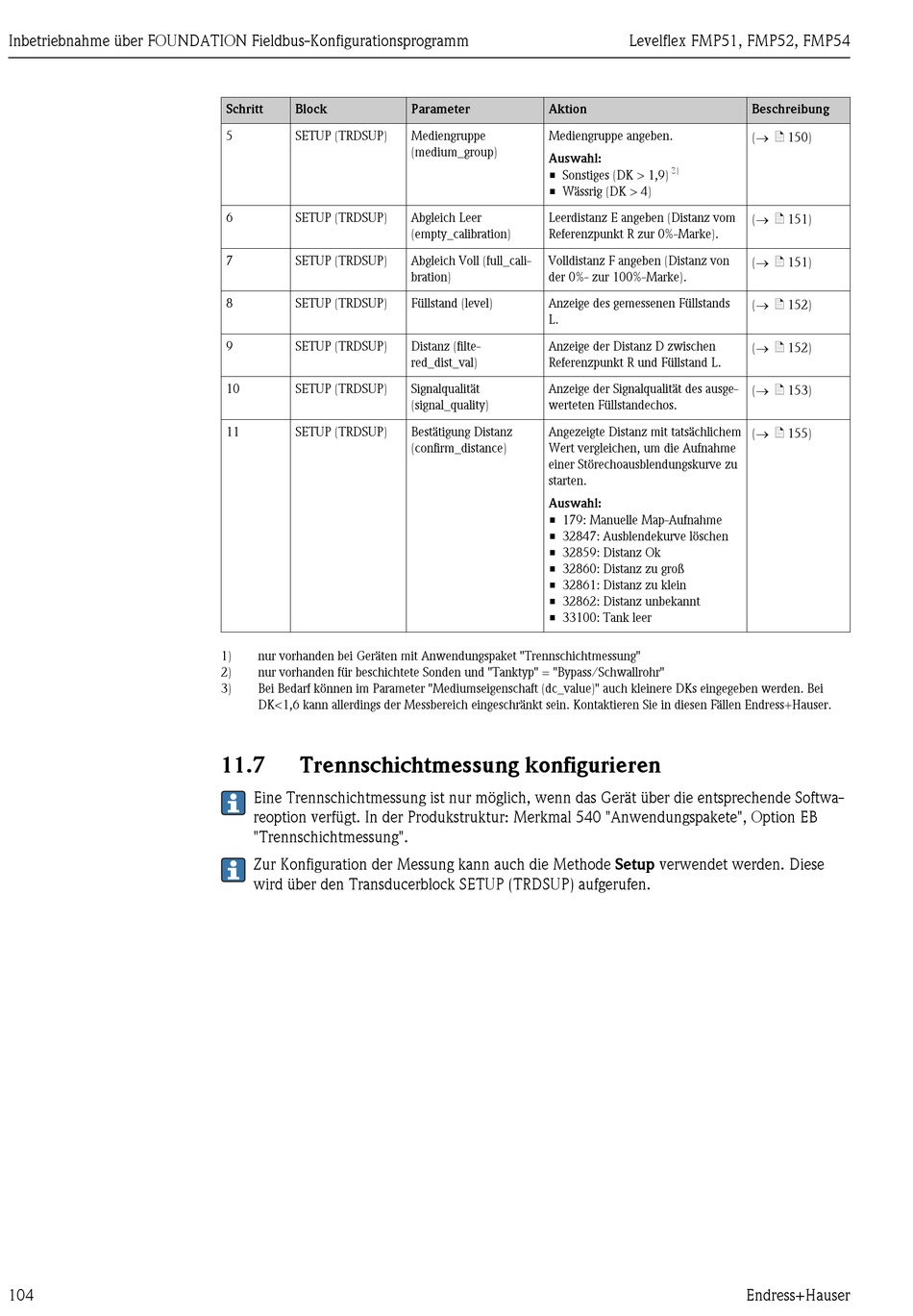

Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm
104
Schritt Block
5 SETUP (TRDSUP)
6 SETUP (TRDSUP)
7 SETUP (TRDSUP)
8 SETUP (TRDSUP)
9 SETUP (TRDSUP)
10 SETUP (TRDSUP)
11 SETUP (TRDSUP)
1) nur vorhanden bei Geräten mit Anwendungspaket "Trennschichtmessung"
2) nur vorhanden für beschichtete Sonden und "Tanktyp" = "Bypass/Schwallrohr"
3) Bei Bedarf können im Parameter "Mediumseigenschaft (dc_value)" auch kleinere DKs eingegeben werden. Bei
DK<1,6 kann allerdings der Messbereich eingeschränkt sein. Kontaktieren Sie in diesen Fällen Endress+Hauser.
11.7

Trennschichtmessung konfigurieren

Eine Trennschichtmessung ist nur möglich, wenn das Gerät über die entsprechende Softwa-
reoption verfügt. In der Produkstruktur: Merkmal 540 "Anwendungspakete", Option EB
"Trennschichtmessung".
Zur Konfiguration der Messung kann auch die Methode Setup verwendet werden. Diese
wird über den Transducerblock SETUP (TRDSUP) aufgerufen.
Parameter Aktion
Mediengruppe Mediengruppe angeben.
(medium_group)
Auswahl:
• Sonstiges (DK > 1,9)
• Wässrig (DK > 4)
Abgleich Leer Leerdistanz E angeben (Distanz vom
(empty_calibration) Referenzpunkt R zur 0%-Marke).
Abgleich Voll (full_cali- Volldistanz F angeben (Distanz von
bration) der 0%- zur 100%-Marke).
Füllstand (level) Anzeige des gemessenen Füllstands
L.
Distanz (filte- Anzeige der Distanz D zwischen
red_dist_val) Referenzpunkt R und Füllstand L.
Signalqualität Anzeige der Signalqualität des ausge-
(signal_quality) werteten Füllstandechos.
Bestätigung Distanz Angezeigte Distanz mit tatsächlichem
(confirm_distance) Wert vergleichen, um die Aufnahme
einer Störechoausblendungskurve zu
starten.
Auswahl:
• 179: Manuelle Map-Aufnahme
• 32847: Ausblendekurve löschen
• 32859: Distanz Ok
• 32860: Distanz zu groß
• 32861: Distanz zu klein
• 32862: Distanz unbekannt
• 33100: Tank leer
Levelflex FMP51, FMP52, FMP54
Beschreibung
(® ä 150)
3)
(® ä 151)
(® ä 151)
(® ä 152)
(® ä 152)
(® ä 153)
(® ä 155)
