Proline Cubemass C 500

Potenzialausgleich

Endress+Hauser
Relaisausgang
1

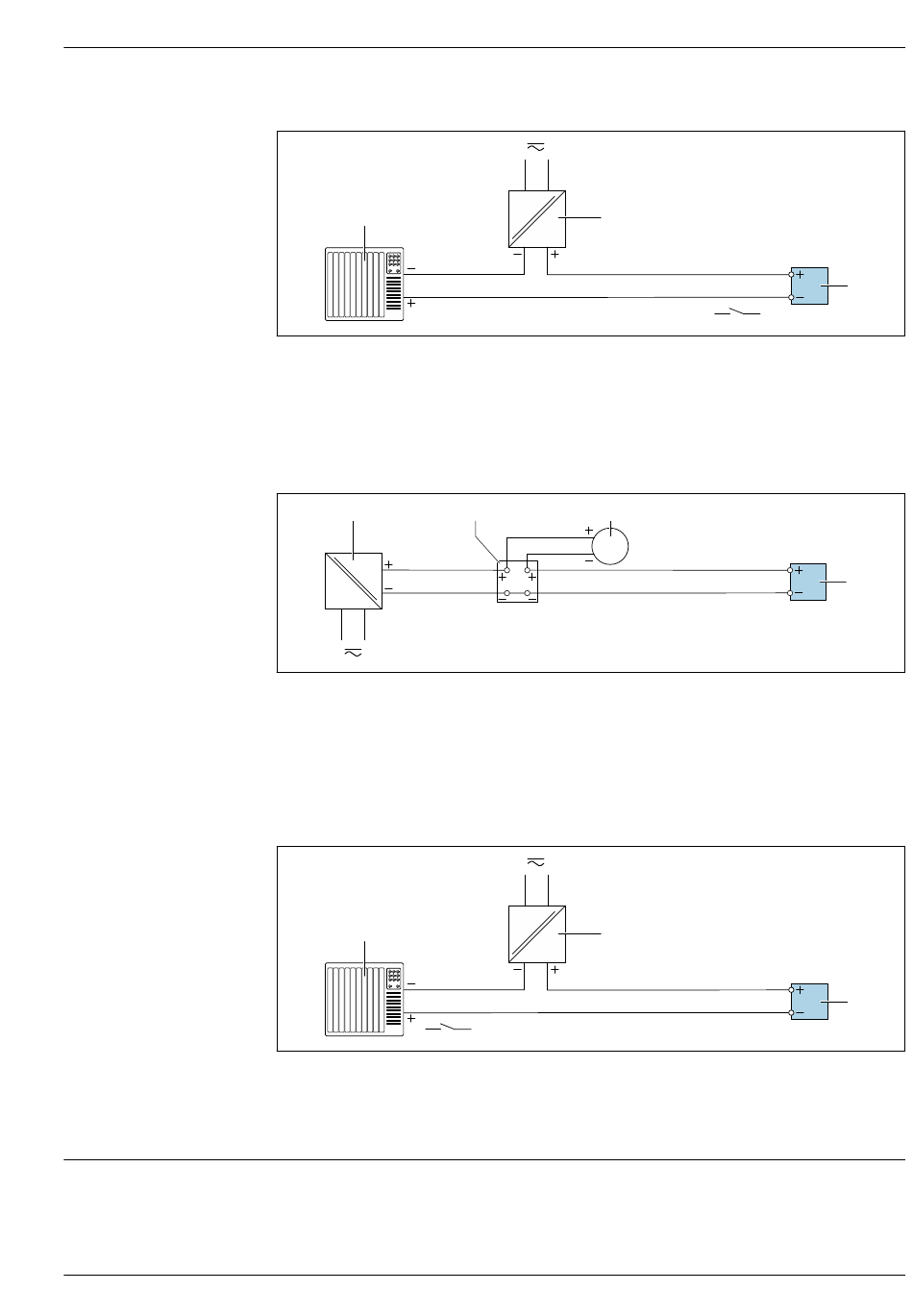

 17 Anschlussbeispiel für Relaisausgang (passiv)
1 Automatisierungssystem mit Relaiseingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  19
Stromeingang
1
 18 Anschlussbeispiel für 4...20 mA Stromeingang
1 Spannungsversorgung
2 Klemmenkasten
3 Externes Messgerät (für Einlesen von z.B. Druck oder Temperatur)
4 Messumformer
Statuseingang
1
 19 Anschlussbeispiel für Statuseingang
1 Automatisierungssystem mit Statusausgang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer
Anforderungen
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
2
2 3
2
3
A0028760
4
A0028915
3
A0028764
43
