Relaisausgang
Normales Installationskabel ausreichend.
Stromeingang 0/4...20 mA
Normales Installationskabel ausreichend.
Statuseingang
Normales Installationskabel ausreichend.

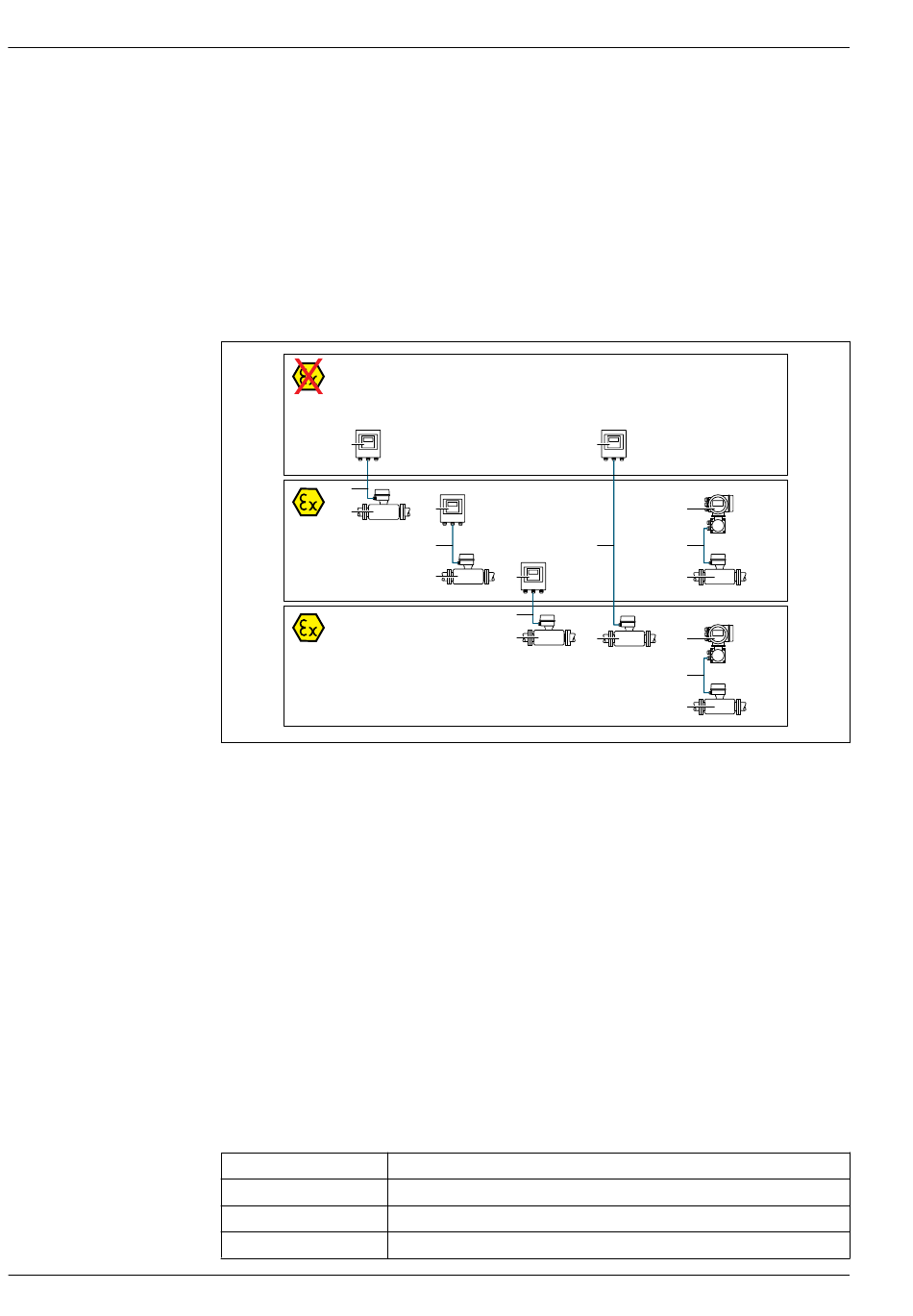

Auswahl des Verbindungskabels zwischen Messumformer und Messaufnehmer
Abhängig vom Messumformertyp und Zonen Installation
4
1
A
3
5
6
1 Messumformer Proline 500 digital
2 Messumformer Proline 500
3 Messaufnehmer Cubemass
4 Nicht explosionsgefährdeter Bereich
5 Explosionsgefährdeter Bereich: Zone 2; Class I, Division 2
6 Explosionsgefährdeter Bereich: Zone 1; Class I, Division 1
A Standardkabel zum Messumformer 500 digital →  46
Messumformer installiert im nicht explosionsgefährdetem Bereich oder explosionsgefährdetem Bereich:
Zone 2; Class I, Division 2 / Messaufnehmer installiert im explosionsgefährdetem Bereich: Zone 2;
Class I, Division 2
B Standardkabel zum Messumformer 500 digital →  47
Messumformer installiert im explosionsgefährdetem Bereich: Zone 2; Class I, Division 2 / Messaufnehmer
installiert im explosionsgefährdetem Bereich: Zone 1; Class I, Division 1
C Signalkabel zum Messumformer 500 →  49
Messumformer und Messaufnehmer installiert im explosionsgefährdetem Bereich: Zone 2; Class I, Division 2
oder Zone 1; Class I, Division 1
A: Verbindungskabel Messaufnehmer - Messumformer: Proline 500 – digital
Standardkabel
Ein Standardkabel mit folgenden Spezifikationen ist als Verbindungskabel verwendbar.
Aufbau 4 Adern (2 Paare); CU-Litzen blank; paarverseilt mit gemeinsamen Schirm
Schirmung Kupfer-Geflecht verzinnt, optische Abdeckung ≥ 85 %
Schleifenwiderstand Versorgungsleitung (+, –): Maximal 10 Ω
Kabellänge Maximal 300 m (1 000 ft), siehe nachfolgende Tabelle.
1
1
A B
3 1
B
3
3
Proline Cubemass C 500
2
C
3
2
C
3
A0032476
