Endress+Hauser Proline Cubemass C 500 Technische Information Seite 79

Proline Cubemass C 500
Endress+Hauser
Adapter

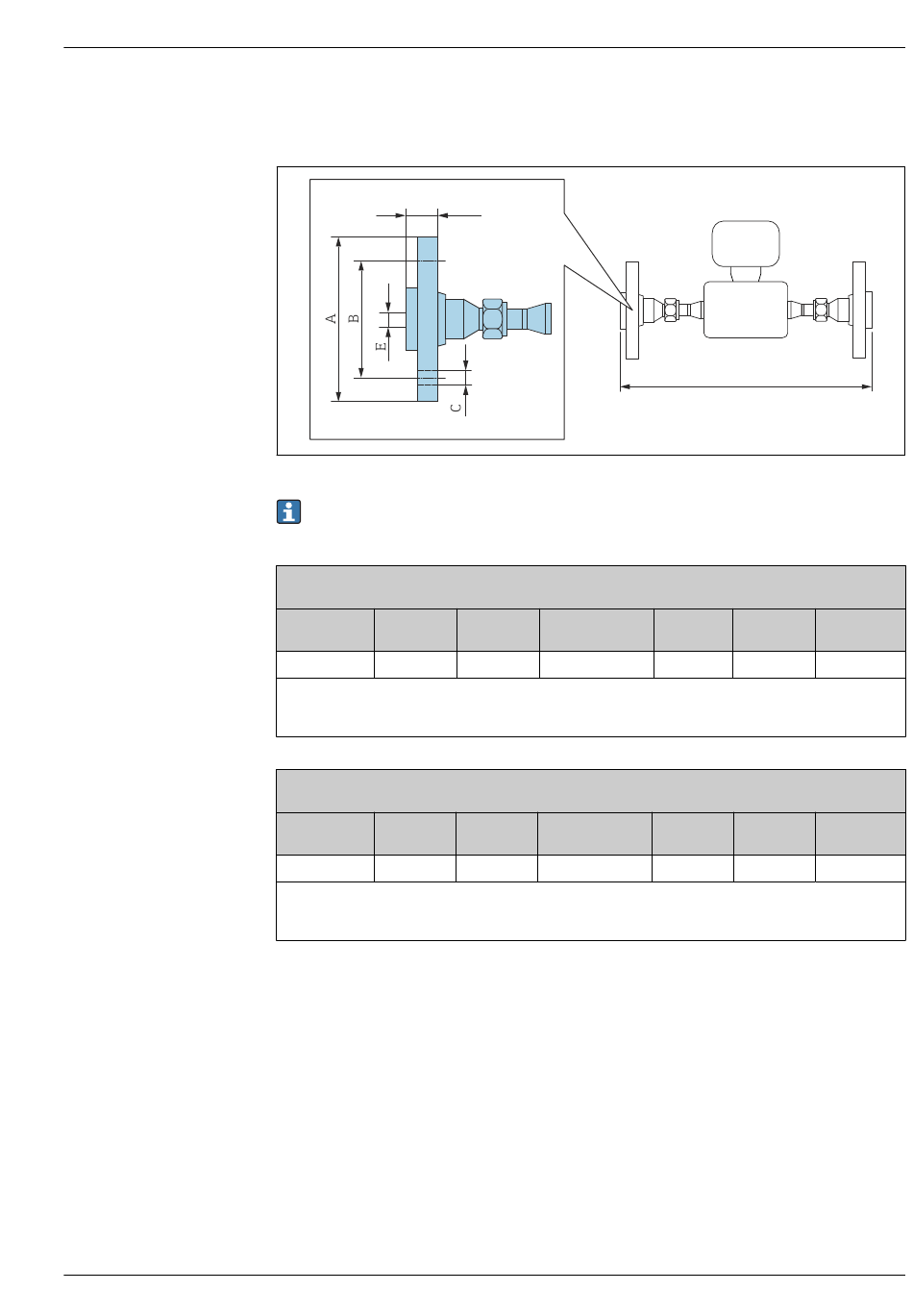

Adapter DN 15 Flansch auf VCO
D
Längentoleranz Maß L in inch:
+0,06 / –0,08
Flansch in Anlehnung an ASME B16.5: Class 150
1.4539 (904L): Bestellmerkmal "Accessories", Option PF
DN A
[in] [in]
¹⁄₂₄... ¹⁄₄ 3,54
DN ¹⁄₂₄... ¹⁄₈ mit 4-VCO-4, DN ¹⁄₄ mit 8-VCO-4
Lose Flansche (nicht messstoffberührend) aus rostfreien Stahl 1.4404 (316/316L)
Dichtsätze: Bestellmerkmal "Zubehör beigelegt", Option P1 (Viton), P2 (EPDM), P3 (Silicone), P4 (Kalrez)
Flansch in Anlehnung an ASME B16.5: Class 300
1.4539 (904L): Bestellmerkmal "Accessories, Option PG
DN A
[in] [in]
¹⁄₂₄... ¹⁄₄ 3,74
DN ¹⁄₂₄... ¹⁄₈ mit 4-VCO-4, DN ¹⁄₄ mit 8-VCO-4
Lose Flansche (nicht messstoffberührend) aus rostfreien Stahl 1.4404 (316/316L)
Dichtsätze: Bestellmerkmal "Zubehör beigelegt", Option P1 (Viton), P2 (EPDM), P3 (Silicone), P4 (Kalrez)
B C
[in] [in]
2,37 4 × Ø0,62
B C
[in] [in]
2,37 4 × Ø0,62
L
D E
[in] [in] [in]
0,7 0,62 10,94
D E
[in] [in] [in]
0,81 0,62 10,94
A0019725
L
L
