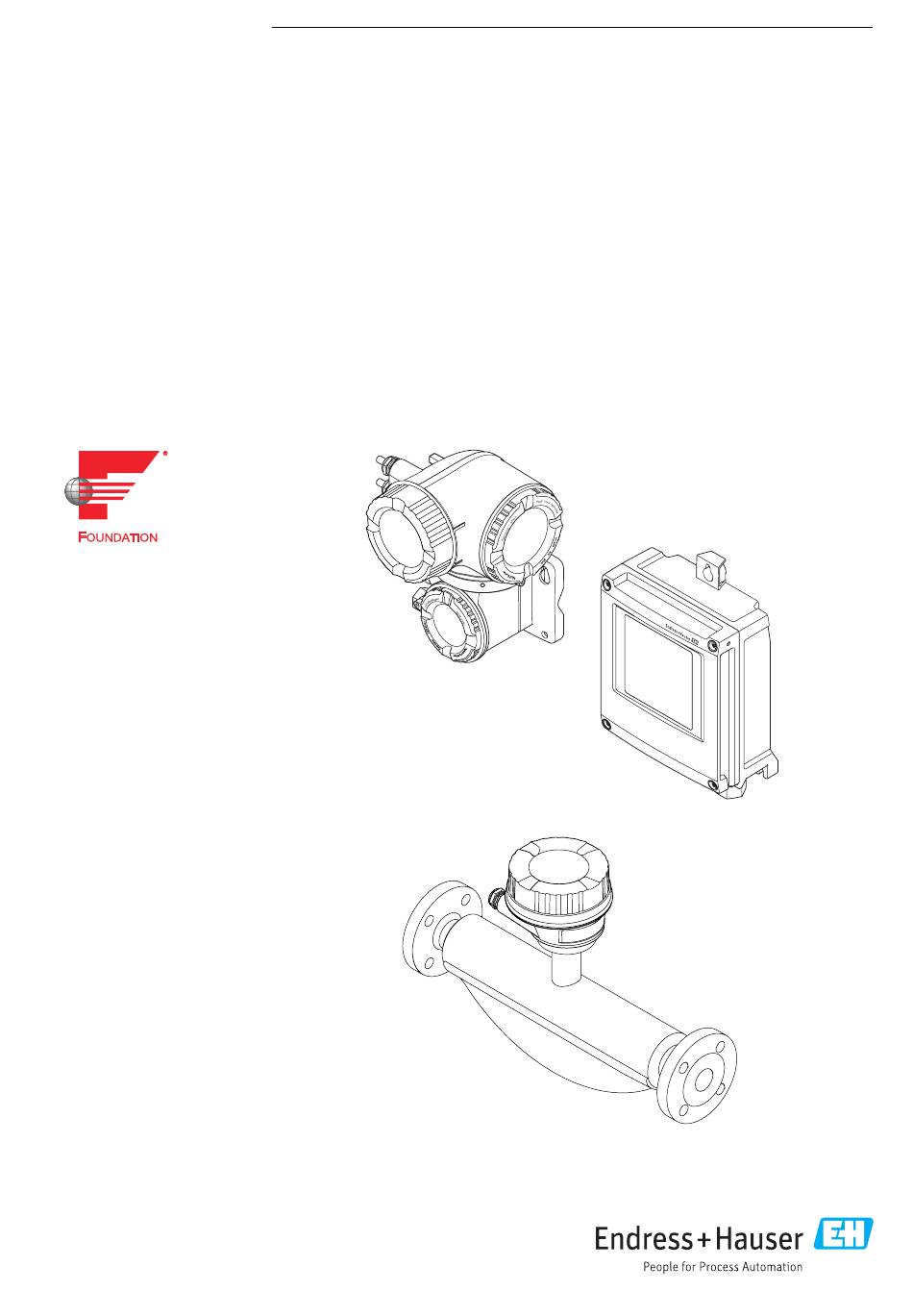

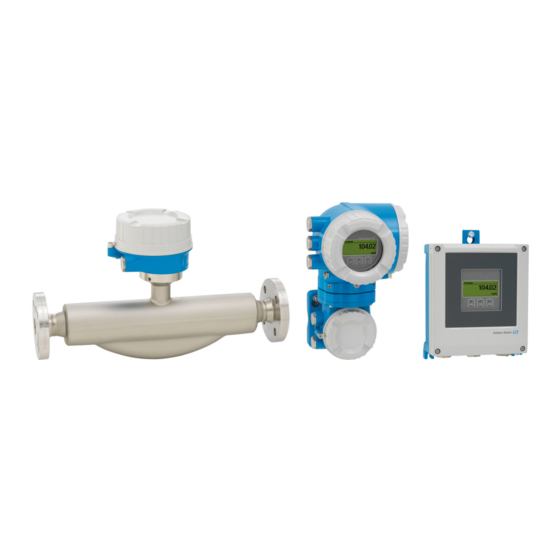

Seite 1 Products Solutions Services BA01562D/06/DE/02.21 71497491 2021-01-01 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promass F 500 Coriolis-Durchflussmessgerät FOUNDATION Fieldbus...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3: Inhaltsverzeichnis
Proline Promass F 500 FOUNDATION Fieldbus Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 6 Montage ......22 Dokumentfunktion .
Seite 4 Inhaltsverzeichnis Proline Promass F 500 FOUNDATION Fieldbus 8.3.5 Kontextmenü aufrufen ... 70 10.6 Erweiterte Einstellungen ....119 8.3.6...
Seite 5 13.2 Mess- und Prüfmittel ....192 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 193 14.1 Allgemeine Hinweise .
Seite 6: Hinweise Zum Dokument
Hinweise zum Dokument Proline Promass F 500 FOUNDATION Fieldbus Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7: Werkzeugsymbole
Proline Promass F 500 FOUNDATION Fieldbus Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Torxschraubendreher Kreuzschlitzschraubendreher Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 8: Dokumentation
Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Detaillierte Auflistung der einzelnen Dokumente inklusive Dokumentationscode →...
Seite 9: Sicherheitshinweise
Proline Promass F 500 FOUNDATION Fieldbus Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
Seite 10: Arbeitssicherheit
HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11: Produktsicherheit
Proline Promass F 500 FOUNDATION Fieldbus Sicherheitshinweise Produktsicherheit Dieses Messgerät ist nach dem Stand der Technik und guter Ingenieurspraxis betriebssi- cher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen.
Seite 12: Infrastruktur Modus
Sicherheitshinweise Proline Promass F 500 FOUNDATION Fieldbus • Anwenderspezifischer Freigabecode Den Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) schützen. Das Zugriffsrecht wird durch die Ver- wendung eines anwenderspezifischen Freigabecodes klar geregelt. • WLAN-Passphrase Der Netzwerkschlüssel schützt eine Verbindung zwischen einem Bediengerät (z.B.
Seite 13 Proline Promass F 500 FOUNDATION Fieldbus Sicherheitshinweise Die Geräte- und Status-Informationen können auf der Login-Seite ausgeblendet werden. Dadurch wird ein unberechtigtes Auslesen der Informationen unterbunden. Detaillierte Informationen zu den Parametern des Geräts: Dokument "Beschreibung Geräteparameter" →  233. Endress+Hauser...
Seite 14: Produktbeschreibung
Produktbeschreibung Proline Promass F 500 FOUNDATION Fieldbus Produktbeschreibung Die Messeinrichtung besteht aus einem Messumformer und einem Messaufnehmer. Mess- umformer und Messaufnehmer werden räumlich voneinander getrennt montiert. Sie sind über Verbindungskabel miteinander verbunden. Produktaufbau Zwei Geräteausführungen des Messumformers sind verfügbar. 3.1.1 Proline 500 –...
Seite 15 Proline Promass F 500 FOUNDATION Fieldbus Produktbeschreibung 3.1.2 Proline 500 Signalübertragung: Analog Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Messumformer" Für den Einsatz in Anwendungen, bei denen besondere Anforderungen aufgrund der Umgebungs- oder Betriebsbedingungen gefordert sind. Die Elektronik befindet sich im Messumformer, dadurch besonders geeignet: •...
Seite 16: Warenannahme Und Produktidenti
• Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" →  17. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung:...
Seite 17: Messumformer-Typenschild
• Die Kapitel "Weitere Standarddokumentation zum Gerät" →  8 und "Geräteabhängige Zusatzdokumentation" →  8 • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild Proline 500 –...
Seite 18 Warenannahme und Produktidentifizierung Proline Promass F 500 FOUNDATION Fieldbus Proline 500 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  4 Beispiel für ein Messumformer-Typenschild Herstellungsort Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Schutzart Raum für Zulassungen: Einsatz im explosionsgefährdeten Bereich...
Seite 19: Messaufnehmer-Typenschild
Proline Promass F 500 FOUNDATION Fieldbus Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029199  5 Beispiel für ein Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  19 Nennweite des Messaufnehmers;...
Seite 20: Symbole Auf Messgerät
Warenannahme und Produktidentifizierung Proline Promass F 500 FOUNDATION Fieldbus 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.
Seite 21: Lagerung Und Transport
Proline Promass F 500 FOUNDATION Fieldbus Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 22: Messgeräte Mit Hebeösen
Montage Proline Promass F 500 FOUNDATION Fieldbus 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 23: Einbaulage
Proline Promass F 500 FOUNDATION Fieldbus Montage Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Falllei-...
Seite 24: Ein- Und Auslaufstrecken
Montage Proline Promass F 500 FOUNDATION Fieldbus Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumfor- mer oben Ausnahme: →  7,  24 A0015589 Horizontale Einbaulage Messumfor- mer unten Ausnahme: →  7,  24 A0015590 Horizontale Einbaulage Messumfor- mer seitlich A0015592 Um die Selbstentleerung zu gewährleisten, wird diese Einbaulage empfohlen.
Seite 25: Anforderungen Aus Umgebung Und Prozess
Abhängigkeit Umgebungstemperatur zu Messstofftemperatur →  217 ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube kann bei Endress+Hauser bestellt werden →  195. Systemdruck Es ist wichtig, dass keine Kavitation und kein Ausgasen der in Flüssigkeiten enthaltenen Gase auftritt.
Seite 26: Beheizung
Montage Proline Promass F 500 FOUNDATION Fieldbus Für Anwendungen mit Wärmeisolation werden folgende Geräteausführungen empfohlen: • Ausführung mit Halsverlängerung für Isolation: Bestellmerkmal "Sensoroption", Option CG mit einer Halsrohrlänge von 105 mm (4,13 in). • Erweiterte Temperaturausführung: Bestellmerkmal "Messrohr Material", Option SD, SE, SF oder TH mit einer Halsrohrlänge von 105 mm (4,13 in).
Seite 27: Spezielle Montagehinweise
Proline Promass F 500 FOUNDATION Fieldbus Montage Beheizungsmöglichkeiten Wenn ein Messstoff bedingt, dass im Bereich des Messaufnehmers kein Wärmeverlust stattfinden darf, gibt es folgende Beheizungsmöglichkeiten: • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Vibrationen Anlagenvibrationen haben aufgrund hoher Messrohr-Schwingfrequenz keinen Einfluss auf die Funktionstüchtigkeit des Messsystems.
Seite 28 Montage Proline Promass F 500 FOUNDATION Fieldbus DN 8 ( ")...150 (6") DN 250 (10") ⁄ RUPTURE DISK A0028903 Hinweisschild zur Berstscheibe Berstscheibe mit 1/2" NPT-Innengewinde und SW 1" Transportschutz Angaben zu den Abmessungen: Dokument "Technische Information", Kapitel "Kon- struktiver Aufbau"...
Seite 29 Proline Promass F 500 FOUNDATION Fieldbus Montage 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  10 Wetterschutzhaube Proline 500; Maßeinheit mm (in) Deckelsicherung: Proline 500 HINWEIS Bestellmerkmal "Messumformergehäuse", Option L "Guss, rostfrei": Die Deckel des Messumformergehäuses sind mit einer Deckelbohrung für eine Deckelsicherung vor-...
Seite 30: Messgerät Montieren
Montage Proline Promass F 500 FOUNDATION Fieldbus Messgerät montieren 6.2.1 Benötigtes Werkzeug Für Messumformer Für die Pfostenmontage: • Messumformer Proline 500 – digital • Gabelschlüssel SW 10 • Torxschraubendreher TX 25 • Messumformer Proline 500 Gabelschlüssel SW 13 Für die Wandmontage: Bohrmaschine mit Bohrer ⌀...
Seite 31 Proline Promass F 500 FOUNDATION Fieldbus Montage VORSICHT Übermäßige Belastung kann zur Beschädigung des Gehäuses führen! ‣ Übermäßige mechanische Beanspruchungen vermeiden. Der Messumformer kann auf folgende Arten montiert werden: • Pfostenmontage • Wandmontage Pfostenmontage WARNUNG Zu hohes Anziehdrehmoment der Befestigungsschrauben! Beschädigung des Messumformers aus Kunststoff.
Seite 32: Wandmontage
Montage Proline Promass F 500 FOUNDATION Fieldbus Wandmontage 17 (0.67) 5.8 (0.23) 5.8 (0.23) 149 (5.85) A0029054  12 Maßeinheit mm (in) Abhängig vom Bestellmerkmal "Messumformergehäuse" Bestellmerkmal "Messumformergehäuse" • Option A, Alu, beschichtet: L =14 mm (0,55 in) • Option D, Polycarbonat: L = 13 mm (0,51 in) 1.
Seite 33 Proline Promass F 500 FOUNDATION Fieldbus Montage Wandmontage 18 (0.71) 10 (0.39) 20 (0.79) 100 (3.94) A0029068  13 Maßeinheit mm (in) 1. Bohrlöcher bohren. 2. Dübel in Bohrlöcher einsetzen. 3. Befestigungsschrauben leicht einschrauben. 4. Messumformergehäuse über die Befestigungsschrauben schieben und einhängen.
Seite 34: Messumformergehäuse Drehen: Pro- Line 500
Montage Proline Promass F 500 FOUNDATION Fieldbus Pfostenmontage WARNUNG Bestellmerkmal "Messumformergehäuse", Option L "Guss, rostfrei": Messumformer aus Guss haben ein hohes Eigengewicht. Instabile Halterung bei Montage an einem nicht fest stehenden Pfosten. ‣ Den Messumformer nur an einen fest stehenden Pfosten mit einem stabilen Unter- grund montieren.
Seite 35: Anzeigemodul Drehen: Proline 500
Proline Promass F 500 FOUNDATION Fieldbus Montage 6.2.7 Anzeigemodul drehen: Proline 500 Um die Ablesbar- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht wer- den. – – – 3 mm A0030035 1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben.
Seite 36: Elektrischer Anschluss
Elektrischer Anschluss Proline Promass F 500 FOUNDATION Fieldbus Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Versorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstrom- schutzeinrichtung (maximal 10 A) in die Anlageninstallation integriert werden.
Seite 37 Proline Promass F 500 FOUNDATION Fieldbus Elektrischer Anschluss Impuls-/Frequenz-/Schaltausgang Normales Installationskabel ausreichend. Relaisausgang Normales Installationskabel ausreichend. Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Kabeldurchmesser • Mit ausgelieferte Kabelverschraubungen: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) •...
Seite 38 Elektrischer Anschluss Proline Promass F 500 FOUNDATION Fieldbus A: Verbindungskabel Messaufnehmer - Messumformer: Proline 500 – digital Standardkabel Ein Standardkabel mit folgenden Spezifikationen ist als Verbindungskabel verwendbar. Aufbau 4 Adern (2 Paare); CU-Litzen blank; paarverseilt mit gemeinsamen Schirm Schirmung Kupfer-Geflecht verzinnt, optische Abdeckung ≥ 85 % Schleifenwiderstand Versorgungsleitung (+, –): Maximal 10 Ω...
Seite 39 Proline Promass F 500 FOUNDATION Fieldbus Elektrischer Anschluss Querschnitt Kabellänge [max.] Konfektionierung 2 x 2 x 0,50 mm 50 m (165 ft) 2 x 2 x 0,50 mm (AWG 20) (AWG 20) BN WT YE GN • +, – = 0,5 mm •...
Seite 40: Klemmenbelegung
Elektrischer Anschluss Proline Promass F 500 FOUNDATION Fieldbus C: Verbindungskabel Messaufnehmer - Messumformer: Proline 500 Standardkabel 6 × 0,38 mm PVC-Kabel mit gemeinsamem Schirm und einzeln abge- schirmten Adern Leiterwiderstand ≤ 50 Ω/km (0,015 Ω/ft) Kapazität Ader/Schirm ≤ 420 pF/m (128 pF/ft) Kabellänge (max.)
Seite 41: Pinbelegung Gerätestecker
Proline Promass F 500 FOUNDATION Fieldbus Elektrischer Anschluss 7.1.5 Pinbelegung Gerätestecker Belegung Codierung Stecker/Buchse Signal + Stecker Signal – Erdung nicht belegt 7.1.6 Schirmung und Erdung Eine optimale elektromagnetische Verträglichkeit (EMV) des Feldbus-Systems ist nur dann gewährleistet, wenn Systemkomponenten und insbesondere Leitungen abgeschirmt sind und die Abschirmung eine möglichst lückenlose Hülle bildet.
Seite 42: Messgerät Vorbereiten
Elektrischer Anschluss Proline Promass F 500 FOUNDATION Fieldbus A0028768  15 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potenzialausgleichsleiter 7.1.7...
Seite 43: Messgerät Anschließen: Proline 500 - Digital
Proline Promass F 500 FOUNDATION Fieldbus Elektrischer Anschluss Messgerät anschließen: Proline 500 – digital HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
Seite 44 Elektrischer Anschluss Proline Promass F 500 FOUNDATION Fieldbus Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": • Option A "Alu beschichtet" • Option L "Guss, rostfrei" 10 (0.4) 3 mm TX 20 TX 20 22 mm 24 mm A0029616 1.
Seite 45 Proline Promass F 500 FOUNDATION Fieldbus Elektrischer Anschluss Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": Option B "Rostfrei" 10 (0.4) 8 mm 22 mm 24 mm A0029613 1. Befestigungsschraube des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 46 Elektrischer Anschluss Proline Promass F 500 FOUNDATION Fieldbus Anschlussgehäuse Messaufnehmer über Gerätestecker anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": Option C "Ultrakompakt hygienisch, rostfrei" A0029615 1. Schutzleiter anschließen. 2. Gerätestecker anschließen. Endress+Hauser...
Seite 47 Proline Promass F 500 FOUNDATION Fieldbus Elektrischer Anschluss Verbindungskabel am Messumformer anschließen TX 20 TX 20 10 (0.4) 22 mm 24 mm A0029597 1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Klemmenabdeckung hochklappen. 4. Kabel durch die Kabeleinführung schieben. Um die Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 48: Signalkabel Und Kabel Versorgungsspannung Anschließen
Elektrischer Anschluss Proline Promass F 500 FOUNDATION Fieldbus 7.2.2 Signalkabel und Kabel Versorgungsspannung anschließen A0028200 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang Anschluss Verbindungskabel Messaufnehmer - Messumformer Anschluss Signalübertragung Ein-/Ausgang; Optional: Anschluss externe WLAN-Antenne Schutzerde (PE) TX 20 TX 20 10 (0.4)
Seite 49 Proline Promass F 500 FOUNDATION Fieldbus Elektrischer Anschluss WARNUNG Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit! ‣ Schraube ohne Verwendung von Fett eindrehen. WARNUNG Zu hohes Anziehdrehmoment der Befestigungsschrauben! Beschädigung des Messumformers aus Kunststoff. ‣ Befestigungsschrauben gemäß Anziehdrehmoment anziehen: 2 Nm (1,5 lbf ft) 11.
Seite 50: Messgerät Anschließen: Proline 500
Elektrischer Anschluss Proline Promass F 500 FOUNDATION Fieldbus Messgerät anschließen: Proline 500 HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
Seite 51 Proline Promass F 500 FOUNDATION Fieldbus Elektrischer Anschluss Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Gehäuse": Option L "Guss, rostfrei" 10 (0.4) 3 mm 22 mm 24 mm A0029612 1. Sicherungskralle des Gehäusedeckels lösen. 2. Gehäusedeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 52 Elektrischer Anschluss Proline Promass F 500 FOUNDATION Fieldbus Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Gehäuse": Option B "Rostfrei" 10 (0.4) 8 mm 22 mm 24 mm A0029613 1. Befestigungsschraube des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 53 Proline Promass F 500 FOUNDATION Fieldbus Elektrischer Anschluss Verbindungskabel am Messumformer anschließen 10 (0.4) 3 mm 22 mm 24 mm A0029592 1. Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 54: Signalkabel Und Kabel Versorgungsspannung Anschließen
Elektrischer Anschluss Proline Promass F 500 FOUNDATION Fieldbus 7.3.2 Signalkabel und Kabel Versorgungsspannung anschließen A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45) Schutzerde (PE) – – – 3 mm A0029813 1.
Seite 55 Proline Promass F 500 FOUNDATION Fieldbus Elektrischer Anschluss 10 (0.4) mm (in) – A0029815 7. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen. 8. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
Seite 56: Potenzialausgleich Sicherstellen
Elektrischer Anschluss Proline Promass F 500 FOUNDATION Fieldbus Kabel entfernen 3 (0.12) A0029598  17 Maßeinheit mm (in) 1. Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben- dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken.
Seite 57: Spezielle Anschlusshinweise
Proline Promass F 500 FOUNDATION Fieldbus Elektrischer Anschluss Spezielle Anschlusshinweise 7.5.1 Anschlussbeispiele FOUNDATION Fieldbus A0028768  18 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen; Kabelspezifikation beachten T-Verteiler Messgerät...
Seite 58: Elektrischer Anschluss
Elektrischer Anschluss Proline Promass F 500 FOUNDATION Fieldbus 4...20 mA A0028759  20 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer Impuls-/Frequenzausgang 12345 A0028761  21 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
Seite 59: Relaisausgang
Proline Promass F 500 FOUNDATION Fieldbus Elektrischer Anschluss Relaisausgang A0028760  23 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  205 Stromeingang A0028915  24 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur)
Seite 60: Schutzart Sicherstellen
Elektrischer Anschluss Proline Promass F 500 FOUNDATION Fieldbus Schutzart sicherstellen Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclo- sure. Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem elektrischen Anschluss durchführen: 1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind.
Seite 61: Bedienungsmöglichkeiten
Proline Promass F 500 FOUNDATION Fieldbus Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0034513 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Xpert SMT70 Mobiles Handbediengerät...
Seite 62: Aufbau Und Funktionsweise Des Bedienmenüs
Bedienungsmöglichkeiten Proline Promass F 500 FOUNDATION Fieldbus Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  233 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü...
Seite 63: Bedienphilosophie
Proline Promass F 500 FOUNDATION Fieldbus Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Im eichpflichtigen Verkehr ist nach dem Inverkehrbringen bzw. nach der Plombierung des Messgerätes eine Bedienung nur noch eingeschränkt möglich.
Seite 64: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Bedienungsmöglichkeiten Proline Promass F 500 FOUNDATION Fieldbus Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte funktionsorientiert Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen über die Funktionsweise des Geräts Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- erfordern: cken des Geräts aufgebaut:...
Seite 65: Anzeigebereich
Proline Promass F 500 FOUNDATION Fieldbus Bedienungsmöglichkeiten Statusbereich Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole: • Statussignale →  155 • F: Ausfall • C: Funktionskontrolle • S: Außerhalb der Spezifikation • M: Wartungsbedarf • Diagnoseverhalten →  156 •...
Seite 66: Navigieransicht
Bedienungsmöglichkeiten Proline Promass F 500 FOUNDATION Fieldbus 8.3.2 Navigieransicht Im Untermenü Im Wizard /../Betrieb 0091-1 /../Messstoff wählen Zugriff Anzeige Messstoff wählen Bediener Flüssigkeit Status Verrieg. Anzeige A0013993-DE A0013995-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  70...
Seite 67: Verriegelung
Proline Promass F 500 FOUNDATION Fieldbus Bedienungsmöglichkeiten Anzeigebereich Menüs Symbol Bedeutung Betrieb Erscheint: • Im Menü neben der Auswahl "Betrieb" • Links im Navigationspfad im Menü Betrieb Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup...
Seite 68: Editieransicht
Bedienungsmöglichkeiten Proline Promass F 500 FOUNDATION Fieldbus 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  27 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...
Seite 69: Eingabemasken
Proline Promass F 500 FOUNDATION Fieldbus Bedienungsmöglichkeiten Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht ohne eine Änderungen zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + – * / ² ³ ¼ ½ ¾ ( ) [ ] < > { } Satz- und Sonderzeichen: ' "...
Seite 70: Bedienelemente
Bedienungsmöglichkeiten Proline Promass F 500 FOUNDATION Fieldbus 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Wizard Bestätigt den Parameterwert und geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben.
Seite 71 Proline Promass F 500 FOUNDATION Fieldbus Bedienungsmöglichkeiten Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. Die Tasten  und  länger als 3 Sekunden drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2.
Seite 72: Navigieren Und Aus Liste Wählen
Bedienungsmöglichkeiten Proline Promass F 500 FOUNDATION Fieldbus 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Seite 73: Hilfetext Aufrufen
Proline Promass F 500 FOUNDATION Fieldbus Bedienungsmöglichkeiten Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters.
Seite 74: Anwenderrollen Und Ihre Zugriffsrechte
Bedienungsmöglichkeiten Proline Promass F 500 FOUNDATION Fieldbus Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  68, zur Erläuterung der Bedienelemente →  70 8.3.10...
Seite 75: Tastenverriegelung Ein- Und Ausschalten
Proline Promass F 500 FOUNDATION Fieldbus Bedienungsmöglichkeiten Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  120) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.
Seite 76: Voraussetzungen
Bedienungsmöglichkeiten Proline Promass F 500 FOUNDATION Fieldbus 8.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45 WLAN Schnittstelle Der Computer muss über eine RJ45- Das Bediengerät muss über eine Schnittstelle verfügen. WLAN-Schnittstelle verfügen. Verbindung Standard-Ethernet-Kabel mit RJ45-Ste- Verbindung über Wireless LAN. cker.
Seite 77: Verbindungsaufbau
Proline Promass F 500 FOUNDATION Fieldbus Bedienungsmöglichkeiten Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät Serviceschnittstelle CDI-RJ45 Messgerät Das Messgerät verfügt über eine RJ45-Schnittstelle. Webserver Webserver muss aktiviert sein; Werkseinstellung: An  Zum Aktivieren des Webservers →  81 Messgerät: Via WLAN-Schnittstelle Gerät WLAN-Schnittstelle Messgerät...
Seite 78 Bedienungsmöglichkeiten Proline Promass F 500 FOUNDATION Fieldbus IP-Adresse 192.168.1.XXX; für XXX alle Zahlenfolgen außer: 0, 212 und 255 → z.B. 192.168.1.213 Subnet mask 255.255.255.0 Default gateway 192.168.1.212 oder Zellen leer lassen Via WLAN-Schnittstelle Internetprotokoll vom mobilen Endgerät konfigurieren HINWEIS Wenn die WLAN-Verbindung während der Parametrierung unterbrochen wird, kön- nen vorgenommene Einstellungen verloren gehen.
Seite 79: Einloggen
Proline Promass F 500 FOUNDATION Fieldbus Bedienungsmöglichkeiten 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenbezeichnung Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen (→  130) Wenn keine oder nur eine unvollständige Login-Webseite erscheint →  150 8.4.4...
Seite 80: Bedienoberfläche
Bedienungsmöglichkeiten Proline Promass F 500 FOUNDATION Fieldbus 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  158 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte vom Messgerät...
Seite 81: Arbeitsbereich
Proline Promass F 500 FOUNDATION Fieldbus Bedienungsmöglichkeiten Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6...
Seite 82: Zugriff Auf Bedienmenü Via Bedientool
Bedienungsmöglichkeiten Proline Promass F 500 FOUNDATION Fieldbus Zugriff auf Bedienmenü via Bedientool Die Struktur des Bedienmenüs in den Bedientools ist dieselbe wie bei der Bedienung via Vor-Ort-Anzeige. 8.5.1 Bedientool anschließen Via FOUNDATION Fieldbus Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit FOUNDATION Field- bus verfügbar.
Seite 83 Proline Promass F 500 FOUNDATION Fieldbus Bedienungsmöglichkeiten Messumformer Proline 500 – digital open press A0029163  31 Anschluss via Service-Schnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP"...
Seite 84 Bedienungsmöglichkeiten Proline Promass F 500 FOUNDATION Fieldbus A0034569 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt Computer mit WLAN-Schnittstelle und Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.
Seite 85: Field Xpert Sfx350, Sfx370
8.5.3 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
Seite 86 Bedienungsmöglichkeiten Proline Promass F 500 FOUNDATION Fieldbus Der Zugriff erfolgt via: • Serviceschnittstelle CDI-RJ45 →  82 • WLAN-Schnittstelle →  83 Typische Funktionen: • Parametrierung von Messumformern • Laden und Speichern von Gerätedaten (Upload/Download) • Dokumentation der Messstelle • Visualisierung des Messwertspeichers (Linienschreiber) und Ereignis-Logbuchs Weitere Informationen zu FieldCare: Betriebsanleitung BA00027S und BA00059S Bezugsquelle für Gerätebeschreibungsdateien...
Seite 87: Devicecare
DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...
Seite 88: Systemintegration
Systemintegration Proline Promass F 500 FOUNDATION Fieldbus Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.00.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmwareversion Diagnose → Geräteinformation → Firmwareversion Freigabedatum Firmware-Version 02.2017 Hersteller-ID 0x452B48 (hex) Hersteller-ID Diagnose →...
Seite 89: Beschreibung Der Module
Proline Promass F 500 FOUNDATION Fieldbus Systemintegration Anzeigetext (xxxx… = Seriennummer) Basisindex Beschreibung RESOURCE_ xxxxxxxxxxx Resource block SETUP_ xxxxxxxxxxx Tranducer block “Setup“ TRDDISP_ xxxxxxxxxxx Tranducer block “Display“ TRDHROM_ xxxxxxxxxxx 1000 Tranducer block “HistoROM“ TRDDIAG_ xxxxxxxxxxx 1200 Tranducer block “Diagnostic“ EXPERT_CONFIG_xxxxxxxxxxx 1400 Tranducer block “Expert configuration“...
Seite 90 Systemintegration Proline Promass F 500 FOUNDATION Fieldbus CHANNEL Messgröße Schwingungsfrequenz Frequenzschwankung Trägerrohrtemperatur Trägermessstoff Massefluss Zielmessstoff Massefluss Schwingungsdämpfung Elektroniktemperatur Schwankung Schwingungsdämpfung Erregerstrom HBSI Stromeingang 1 Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Modul MAO (Multiple Analog Output) Channel Bezeichnung Channel_0 Aufbau...
Seite 91 Proline Promass F 500 FOUNDATION Fieldbus Systemintegration CHANNEL Gerätefunktion Zustand Leerrohrüberwachung 0 = aus, 1 = aktiv Status Verifikation Gesamtergebnis Verifikation Verifikation: • 16 = Fehlgeschlagen • 32 = Bestanden • 64 = Nicht durchgeführt Status Verifikation Verifikation: • 1 = Nicht durchgeführt •...
Seite 92: Ausführungszeiten
Systemintegration Proline Promass F 500 FOUNDATION Fieldbus Wert Gerätefunktion Zustand Wert 7 Nullpunktabgleich 0 = aus, 1 = ein Wert 8 Nicht belegt – Nur verfügbar mit Anwendungspaket Heartbeat Verification 9.2.3 Ausführungszeiten Funktionsblock Ausführungszeit (ms) Analog Input Funktionsblock (AI) Digital Input Funktionsblock (DI)
Seite 93: Methoden
Proline Promass F 500 FOUNDATION Fieldbus Systemintegration 9.2.4 Methoden Methode Block Navigation Beschreibung Set to "AUTO" mode Resource block Via Menü: Diese Methode versetzt den Resource Block Experte → Kommunikation → Resource block sowie alle Transducer Blöcke in den AUTO →...
Seite 94: Inbetriebnahme
Inbetriebnahme Proline Promass F 500 FOUNDATION Fieldbus Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" →  35 • Checkliste "Anschlusskontrolle" →  60 10.2 Messgerät einschalten ‣...
Seite 95: Messgerät Konfigurieren
Proline Promass F 500 FOUNDATION Fieldbus Inbetriebnahme 10.5 Messgerät konfigurieren • Das Menü Setup mit seinen geführten Wizards enthält alle Parameter, die für den Stan- dard-Messbetrieb benötigt werden. • Navigation zum Menü Setup X X X X X X X 20.50...
Seite 96: Messstellenbezeichnung Festlegen
Inbetriebnahme Proline Promass F 500 FOUNDATION Fieldbus ‣ Anzeige →  115 ‣ Schleichmengenunterdrückung →  117 ‣ →  118 Überwachung teilgefülltes Rohr ‣ Erweitertes Setup →  119 10.5.1 Messstellenbezeichnung festlegen Um die Messstelle innerhalb der Anlage schnell identifizieren zu können, kann mithilfe von Parameter Messstellenbezeichnung eine eindeutige Bezeichnung eingegeben und damit die Werkseinstellung geändert werden.
Seite 97 Proline Promass F 500 FOUNDATION Fieldbus Inbetriebnahme Volumenflusseinheit →  97 Volumeneinheit →  97 →  97 Normvolumenfluss-Einheit Normvolumeneinheit →  97 Dichteeinheit →  97 Normdichteeinheit →  97 →  98 Temperatureinheit Druckeinheit →  98 Parameterübersicht mit Kurzbeschreibung...
Seite 98 Inbetriebnahme Proline Promass F 500 FOUNDATION Fieldbus Parameter Beschreibung Auswahl Werkseinstellung Temperatureinheit Einheit für Temperatur wählen. Einheiten-Auswahlliste Abhängig vom Land: • °C Auswirkung • °F Die gewählte Einheit gilt für: • Parameter Elektroniktemperatur (6053) • Parameter Maximaler Wert (6051) • Parameter Minimaler Wert (6052) •...
Seite 99: Messstoff Auswählen Und Einstellen
Proline Promass F 500 FOUNDATION Fieldbus Inbetriebnahme 10.5.3 Messstoff auswählen und einstellen Das Untermenü Assistent Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoff wählen ‣ Messstoffwahl Messstoff wählen →...
Seite 100 Inbetriebnahme Proline Promass F 500 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Referenz-Schallgeschwindigkeit In Parameter Gasart wählen Schallgeschwindigkeit vom Gas 1 … 99 999,9999 m/ – ist die Option Andere ausge- bei 0 °C (32 °F) eingeben. wählt. Temp.koeffizient Schallgeschwin- In Parameter Gasart wählen...
Seite 101: Analog Inputs Konfigurieren
Proline Promass F 500 FOUNDATION Fieldbus Inbetriebnahme 10.5.4 Analog Inputs konfigurieren Das Untermenü Analog inputs führt den Anwender systematisch zu den einzelnen Unter- menü Analog input 1 … n. Von dort gelangt man zu den Parametern des jeweiligen Ana- log Inputs.
Seite 102: I/O-Konfiguration Anzeigen
Inbetriebnahme Proline Promass F 500 FOUNDATION Fieldbus 10.5.5 I/O-Konfiguration anzeigen Das Untermenü I/O-Konfiguration führt den Anwender durch alle Parameter, in denen die Konfiguration der I/O-Module angezeigt wird. Navigation Menü "Setup" → I/O-Konfiguration ‣ I/O-Konfiguration I/O-Modul 1 … n Klemmennummern →  102 I/O-Modul 1 …...
Seite 103: Statuseingang Konfigurieren
Proline Promass F 500 FOUNDATION Fieldbus Inbetriebnahme Signalmodus →  103 0/4 mA-Wert →  103 →  103 20 mA-Wert Strombereich →  103 Fehlerverhalten →  103 Fehlerwert →  103 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / ...
Seite 104: Stromausgang Konfigurieren
Inbetriebnahme Proline Promass F 500 FOUNDATION Fieldbus Klemmennummer →  104 Aktiver Pegel →  104 →  104 Klemmennummer Ansprechzeit Statuseingang →  104 Klemmennummer →  104 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Klemmennummer Zeigt die vom Statuseingangsmodul belegten Klemmennum- •...
Seite 105 Proline Promass F 500 FOUNDATION Fieldbus Inbetriebnahme Fehlerverhalten →  106 Fehlerstrom →  106 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromausgangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern.
Seite 106 Inbetriebnahme Proline Promass F 500 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Fester Stromwert In Parameter Strombereich Bestimmt den festen Aus- 0 … 22,5 mA 22,5 mA (→  105) ist die Option Fes- ganggsstrom. ter Stromwert ausgewählt. Dämpfung Ausgang...
Seite 107: Impuls-/Frequenz-/Schaltausgang Konfigurieren
Proline Promass F 500 FOUNDATION Fieldbus Inbetriebnahme 10.5.9 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Assistent Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 …...
Seite 108 Inbetriebnahme Proline Promass F 500 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls – oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 109 Proline Promass F 500 FOUNDATION Fieldbus Inbetriebnahme Zuordnung Frequenzausgang →  109 Anfangsfrequenz →  110 →  110 Endfrequenz Messwert für Anfangsfrequenz →  110 Messwert für Endfrequenz →  110 Fehlerverhalten →  110 →  110 Fehlerfrequenz Invertiertes Ausgangssignal →...
Seite 110 Inbetriebnahme Proline Promass F 500 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Anfangsfrequenz In Parameter Betriebsart Anfangsfrequenz eingeben. 0,0 … 10 000,0 Hz – (→  107) ist die Option Fre- quenz und in Parameter Zuordnung Frequenzausgang (→  109) ist eine Prozess- größe ausgewählt.
Seite 111 Proline Promass F 500 FOUNDATION Fieldbus Inbetriebnahme Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  111 Klemmennummer →  111 Signalmodus →  111 Funktion Schaltausgang →  112 Zuordnung Diagnoseverhalten →  112 →...
Seite 112 Inbetriebnahme Proline Promass F 500 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus – die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung •...
Seite 113: 10.5.10 Relaisausgang Konfigurieren
Proline Promass F 500 FOUNDATION Fieldbus Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Einschaltverzögerung • In Parameter Betriebsart ist Verzögerungszeit für das Ein- 0,0 … 100,0 s – die Option Schalter ausge- schalten des Schaltausgangs wählt. festlegen. • In Parameter Funktion...
Seite 114 Inbetriebnahme Proline Promass F 500 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Relaisausgang – Funktion für Relaisausgang • Geschlossen – wählen. • Offen • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Digitalausgang Klemmennummer – Zeigt die vom Relaisausgangs- •...
Seite 115: 10.5.11 Vor-Ort-Anzeige Konfigurieren
Proline Promass F 500 FOUNDATION Fieldbus Inbetriebnahme 10.5.11 Vor-Ort-Anzeige konfigurieren Der Assistent Anzeige führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Vor-Ort-Anzeige eingestellt werden können. Navigation Menü "Setup" → Anzeige ‣ Anzeige Format Anzeige →  116 1.
Seite 116 Inbetriebnahme Proline Promass F 500 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß – handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte •...
Seite 117: 10.5.12 Schleichmenge Konfigurieren
Proline Promass F 500 FOUNDATION Fieldbus Inbetriebnahme 10.5.12 Schleichmenge konfigurieren Der Assistent Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt werden müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung →  117 Zuordnung Prozessgröße Einschaltpunkt Schleichmengenunter- →...
Seite 118: 10.5.13 Überwachung Der Rohrfüllung Konfigurieren
Inbetriebnahme Proline Promass F 500 FOUNDATION Fieldbus 10.5.13 Überwachung der Rohrfüllung konfigurieren Der Wizard Überwachung teilgefülltes Rohr führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣...
Seite 119: Erweiterte Einstellungen
Proline Promass F 500 FOUNDATION Fieldbus Inbetriebnahme 10.6 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language...
Seite 120: Parameter Zur Eingabe Des Freigabecodes Nutzen
Inbetriebnahme Proline Promass F 500 FOUNDATION Fieldbus ‣ Anzeige →  124 ‣ WLAN-Einstellungen →  127 ‣ Konzentration ‣ Heartbeat Setup ‣ Datensicherung →  128 ‣ Administration →  129 10.6.1 Parameter zur Eingabe des Freigabecodes nutzen Navigation Menü...
Seite 121: Sensorabgleich Durchführen
Proline Promass F 500 FOUNDATION Fieldbus Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Normvolumenfluss-Berechnung – Normdichte für Berechnung • Feste Normdichte – des Normvolumenflusses wäh- • Berechnete Norm- len. dichte • Normdichte nach API-Tabelle 53 • Eingelesene Norm- dichte •...
Seite 122: Summenzähler Konfigurieren
Inbetriebnahme Proline Promass F 500 FOUNDATION Fieldbus Nullpunktabgleich Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Die Kalibrierung erfolgt unter Referenzbedingungen→  210. Ein Nullpunktabgleich im Feld ist deshalb grundsätzlich nicht erforderlich. Ein Nullpunktabgleich ist erfahrungsgemäß nur in speziellen Fällen empfehlenswert: •...
Seite 123 Proline Promass F 500 FOUNDATION Fieldbus Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße – Prozessgröße für Summenzäh- • Aus – ler wählen. • Volumenfluss • Massefluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss Einheit Summenzähler 1 … n In Parameter Zuordnung Pro- Einheit für Prozessgröße des...
Seite 124: Weitere Anzeigenkonfigurationen Durchführen
Inbetriebnahme Proline Promass F 500 FOUNDATION Fieldbus 10.6.5 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  125 1.
Seite 125 Proline Promass F 500 FOUNDATION Fieldbus Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß – handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte •...
Seite 126 Inbetriebnahme Proline Promass F 500 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Wert 0%-Bargraph In Parameter 3. Anzeigewert 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land: wurde eine Auswahl getroffen. Anzeige eingeben. Vorzeichen • 0 kg/h • 0 lb/min 3.
Seite 127: Wlan Konfigurieren
Proline Promass F 500 FOUNDATION Fieldbus Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Trennzeichen Eine Vor-Ort-Anzeige ist vor- Trennzeichen für Dezimaldar- • . (Punkt) . (Punkt) handen. stellung von Zahlenwerten • , (Komma) wählen. Hintergrundbeleuchtung Eine der folgenden Bedingun- Hintergrundbeleuchtung der •...
Seite 128: Konfiguration Verwalten
Inbetriebnahme Proline Promass F 500 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Eingabe / Auswahl Werkseinstellung Zuordnung SSID-Name – Wählen, welcher Name für • Messstellenbe- – SSID verwendet wird: Messs- zeichnung tellenbezeichnung oder • Anwenderdefiniert anwenderdefinierter Name. SSID-Name • In Parameter Zuordnung Anwenderdefinierten SSID- Max.
Seite 129: Geräts Nutzen
Proline Promass F 500 FOUNDATION Fieldbus Inbetriebnahme Parameter Beschreibung Anzeige / Auswahl Sicherungsstatus Zeigt den aktuellen Status der Datensicherung oder -wiederher- • Keine stellung. • Sicherung läuft • Wiederherstellung läuft • Löschen läuft • Vergleich läuft • Wiederherstellung fehlgeschlagen • Sicherung fehlgeschlagen Vergleichsergebnis Vergleich der aktuellen Gerätedatensätze mit dem integrierten...
Seite 130 Inbetriebnahme Proline Promass F 500 FOUNDATION Fieldbus Parameter zum Definieren des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode definieren ‣ Freigabecode definieren →  130 Freigabecode definieren Freigabecode bestätigen →  130 Parameterübersicht mit Kurzbeschreibung...
Seite 131: Simulation
Proline Promass F 500 FOUNDATION Fieldbus Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Gerät zurücksetzen Gesamte Gerätekonfiguration oder ein Teil der Konfiguration • Abbrechen auf einen definierten Zustand zurücksetzen. • Auf Auslieferungszustand • Gerät neu starten • S-DAT-Sicherung wiederherstellen • ENP restart 10.7...
Seite 132 Inbetriebnahme Proline Promass F 500 FOUNDATION Fieldbus Schaltzustand 1 … n →  133 Simulation Gerätealarm →  133 →  133 Kategorie Diagnoseereignis Simulation Diagnoseereignis →  133 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Zuordnung Simulation Prozessgröße –...
Seite 133: Einstellungen Vor Unerlaubtem Zugriff Schützen
Proline Promass F 500 FOUNDATION Fieldbus Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Simulation Schaltausgang In Parameter Betriebsart ist die Option Simulation des Schaltausgangs ein- und • Aus Schalter ausgewählt. ausschalten. • An Schaltzustand – Zustand des Schaltausgangs für die • Offen Simulation wählen.
Seite 134 Inbetriebnahme Proline Promass F 500 FOUNDATION Fieldbus Freigabecode definieren via Vor-Ort-Anzeige 1. Zum Parameter Freigabecode definieren (→  130) navigieren. 2. Max. 16-stellige Zeichenfolge aus Zahlen, Buchstaben und Sonderzeichen als Freiga- becode festlegen. 3. Freigabecode durch wiederholte Eingabe im Parameter Freigabecode bestätigen (→...
Seite 135: Schreibschutz Via Verriegelungsschalter
Proline Promass F 500 FOUNDATION Fieldbus Inbetriebnahme Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Für einen Resetcode: Wenden Sie sich an Ihre Endress+Hauser Serviceorganisation. 1. Zum Parameter Freigabecode zurücksetzen (→  130) navigieren. 2. Resetcode eingeben.  Der Freigabecode wurde auf die Werkseinstellung 0000 zurückgesetzt. Er kann neu definiert werden →...
Seite 136 Inbetriebnahme Proline Promass F 500 FOUNDATION Fieldbus 4. Verriegelungsschalter (WP: Write protection) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →  138. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Sym-...
Seite 137: Schreibschutz Via Blockbedienung
Proline Promass F 500 FOUNDATION Fieldbus Inbetriebnahme 10.8.3 Schreibschutz via Blockbedienung Verriegelung über Blockbedienung: • Block: DISPLAY (TRDDISP); Parameter: Freigabecode definieren (define_access_code) • Block: EXPERT_CONFIG (TRDEXP); Parameter: Freigabecode eingeben (enter_access_code) Endress+Hauser...
Seite 138: Betrieb
Betrieb Proline Promass F 500 FOUNDATION Fieldbus Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...
Seite 139: Untermenü "Messgrößen
Proline Promass F 500 FOUNDATION Fieldbus Betrieb 11.4.1 Untermenü "Messgrößen" Das Untermenü Messgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Messgrößen ‣ Messgrößen Massefluss →  139 Volumenfluss →  139 →...
Seite 140: Untermenü "Summenzähler
Betrieb Proline Promass F 500 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Anzeige Dichte – Zeigt aktuell gemessene Dichte. Gleitkommazahl mit Vor- zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Dichteeinheit (→  97) Normdichte – Zeigt aktuell berechnete Normdichte Gleitkommazahl mit Vor- zeichen Abhängigkeit...
Seite 141: Untermenü "Eingangswerte
Proline Promass F 500 FOUNDATION Fieldbus Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Summenzählerwert 1 … n In Parameter Zuordnung Prozessgröße Zeigt aktuellen Zählerstand vom Sum- Gleitkommazahl mit Vor- (→  123) von Untermenü Summen- menzähler. zeichen zähler 1 … n ist eine Prozessgröße aus- gewählt.
Seite 142: Ausgangswerte
Betrieb Proline Promass F 500 FOUNDATION Fieldbus Navigation Menü "Diagnose" → Messwerte → Eingangswerte → Statuseingang 1 … n ‣ Statuseingang 1 … n Wert Statuseingang →  142 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Wert Statuseingang Zeigt aktuellen Eingangssignalpegel.
Seite 143: Ausgangswerte Impuls-/Frequenz-/Schaltausgang
Proline Promass F 500 FOUNDATION Fieldbus Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Ausgangsstrom 1 Zeigt aktuell berechneten Stromwert vom Stromausgang. 3,59 … 22,5 mA Gemessener Strom Zeigt aktuell gemessenen Stromwert vom Stromausgang. 0 … 30 mA Ausgangswerte Impuls-/Frequenz-/Schaltausgang Das Untermenü Impuls-/Frequenz-/Schaltausgang 1 … n enthält alle Parameter, um die aktuellen Messwerte zu jedem Impuls-/Frequenz-/Schaltausgang anzuzeigen.
Seite 144: Messgerät An Prozessbedingungen Anpassen
Betrieb Proline Promass F 500 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Schaltzustand Zeigt aktuellen Zustand des Relaisausgangs. • Offen • Geschlossen Schaltzyklen Zeigt Anzahl aller durchgeführten Schaltzyklen. Positive Ganzzahl Max. Anzahl Schaltzyklen Zeigt die maximale Anzahl gewährleisteter Schaltzyklen.
Seite 145: Funktionsumfang Von Parameter "Alle Summenzähler Zurücksetzen
Proline Promass F 500 FOUNDATION Fieldbus Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Steuerung Summenzähler 1 … n In Parameter Zuordnung Pro- Summenzählerwert steuern. • Totalisieren – zessgröße (→  123) von • Zurücksetzen + Untermenü Summenzähler Anhalten 1 …...
Seite 146: Messwerthistorie Anzeigen
Betrieb Proline Promass F 500 FOUNDATION Fieldbus 11.7 Messwerthistorie anzeigen Im Gerät muss das Anwendungspaket Extended HistoROM freigeschaltet sein (Bestellop- tion), damit das Untermenü Messwertspeicherung erscheint. Dieses enthält alle Parame- ter für die Messwerthistorie. Die Messwerthistorie ist auch verfügbar über: •...
Seite 147 Proline Promass F 500 FOUNDATION Fieldbus Betrieb Messwertspeicherungsstatus →  148 Gesamte Speicherdauer →  148 ‣ Anzeige 1. Kanal ‣ Anzeige 2. Kanal ‣ Anzeige 3. Kanal ‣ Anzeige 4. Kanal Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Zuordnung 1.
Seite 148 Betrieb Proline Promass F 500 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Zuordnung 4. Kanal Anwendungspaket Extended Histo- Prozessgröße zum Speicherkanal zuord- Auswahlliste siehe Parame- ROM ist verfügbar. nen. ter Zuordnung 1. Kanal (→  147)  In Parameter Software-Options- übersicht werden die aktuell...
Seite 149: Diagnose Und Störungsbehebung
Proline Promass F 500 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen . schild überein.
Seite 150 Diagnose und Störungsbehebung Proline Promass F 500 FOUNDATION Fieldbus Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  193. gen Bereichs Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren.
Seite 151: Diagnoseinformation Via Leuchtdioden
Proline Promass F 500 FOUNDATION Fieldbus Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Webbrowser eingefroren und keine Datentransfer aktiv Warten, bis Datentransfer oder lau- Bedienung mehr möglich fende Aktion abgeschlossen ist. Verbindungsabbruch 1. Kabelverbindung und Span- nungsversorgung prüfen. 2. Webbrowser refreshen und gegebenenfalls neu starten.
Seite 152 Diagnose und Störungsbehebung Proline Promass F 500 FOUNDATION Fieldbus A0029689 Versorgungsspannung Gerätestatus Nicht verwendet Kommunikation Serviceschnittstelle (CDI) aktiv 1. Gehäusedeckel öffnen. 2. Anzeigemodul entfernen. 3. Klemmenabdeckung hochklappen. Farbe Bedeutung Versorgungsspannung Grün Versorgungsspannung ist ok. Versorgungsspannung ist aus oder zu niedrig.
Seite 153: Anschlussgehäuse Messaufnehmer
Proline Promass F 500 FOUNDATION Fieldbus Diagnose und Störungsbehebung 1 2 3 4 5 A0029629 Versorgungsspannung Gerätestatus Nicht verwendet Kommunikation Serviceschnittstelle (CDI) aktiv Farbe Bedeutung Versorgungsspannung Grün Versorgungsspannung ist ok. Versorgungsspannung ist aus oder zu niedrig. Gerätestatus (Normalbe- Fehler trieb)
Seite 154 Diagnose und Störungsbehebung Proline Promass F 500 FOUNDATION Fieldbus Farbe Bedeutung Kommunikation Weiß Kommunikation aktiv. Gerätestatus (Normalbe- Fehler trieb) Rot blinkend Warnung Gerätestatus (Beim Auf- Rot langsam blinkend Wenn > 30 Sekunden: Problem mit dem Bootlo- starten) ader. Rot schnell blinkend Wenn >...
Seite 155: Diagnoseinformation Auf Vor-Ort-Anzeige
Proline Promass F 500 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 156: Diagnoseinformation
Diagnose und Störungsbehebung Proline Promass F 500 FOUNDATION Fieldbus Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.
Seite 157: Behebungsmaßnahmen Aufrufen
Proline Promass F 500 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung...
Seite 158: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Proline Promass F 500 FOUNDATION Fieldbus A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter →  185 • Via Untermenü →  186 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.
Seite 159: Behebungsmaßnahmen Aufrufen
Proline Promass F 500 FOUNDATION Fieldbus Diagnose und Störungsbehebung Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C)
Seite 160: Diagnoseinformationen Anpassen
Diagnose und Störungsbehebung Proline Promass F 500 FOUNDATION Fieldbus Der Anwender befindet sich innerhalb des Menü Diagnose. 1. Den gewünschten Parameter aufrufen. 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint.
Seite 161: Konfiguration Der Diagnoseinformationen Nach Ff912 Freigeben
Proline Promass F 500 FOUNDATION Fieldbus Diagnose und Störungsbehebung Symbol Bedeutung Ausfall Es liegt ein Gerätefehler vor. Der Messwert ist nicht mehr gültig. A0013956 Funktionskontrolle Das Gerät befindet sich im Service-Modus (z.B. während einer Simulation). A0013959 Außerhalb der Spezifikation Das Gerät wird betrieben: •...
Seite 162 Diagnose und Störungsbehebung Proline Promass F 500 FOUNDATION Fieldbus Gewichtung Statussignal Zugehörigkeit Bereich der Diagnoseinformationen (Werkseinstellung) Hohe Funktionskontrolle (C) Sensor C000…199 Elektronik C200…399 Konfiguration C400…700 Prozess C800…999 Gewichtung Statussignal Zugehörigkeit Bereich der Diagnoseinformationen (Werkseinstellung) Geringe Außerhalb der Spezifikation Sensor S000…199 Elektronik S200…399...
Seite 163: Statussignal Für Einen Bereich Von Diagnoseinformationen Ändern
Proline Promass F 500 FOUNDATION Fieldbus Diagnose und Störungsbehebung Gewichtung Zugehörigkeit FAIL_ CHECK_ OFFSPEC_ MAINT_ Geringe Sensor Elektronik Konfiguration Prozess Geringe Sensor Elektronik Konfiguration Prozess Konfigurierbarer Bereich →  163 15…1 Reserviert (Fieldbus Foundation) Statussignal für einen Bereich von Diagnoseinformationen ändern Beispiel: Das Statussignal für die Diagnoseinformationen des Bereichs Elektronik mit der...
Seite 164: Übersicht Zu Diagnoseinformationen
Diagnose und Störungsbehebung Proline Promass F 500 FOUNDATION Fieldbus 5. Auswahl mit Enter bestätigen.  Das Diagnoseereignis der ausgewählten Diagnoseinformation wird erfasst. 6. Im FieldCare Navigationsfenster: Experte → Kommunikation → Field diagnostics → Alarm broadcast enable 7. In einem der Auswahlfelder Conigurable Area Bits 1 bis Conigurable Area Bits 15 die gewünschte Diagnoseinformation auswählen.
Seite 165: Diagnose Zum Sensor
Proline Promass F 500 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.7.1 Diagnose zum Sensor Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 022 Temperatursensor defekt 1. Sensorelektronikmodul (ISEM) • Option Leerrohrüberwa- prüfen oder ersetzen chung Messgrößenstatus 2. Wenn vorhanden: Verbindungs- • Option Schleichmengen- kabel zwischen Sensor und Mess- unterdrückung...
Seite 166 Diagnose und Störungsbehebung Proline Promass F 500 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 063 Erregerstrom fehlerhaft 1. Sensorelektronikmodul (ISEM) • Option Leerrohrüberwa- prüfen oder ersetzen chung Messgrößenstatus 2. Wenn vorhanden: Verbindungs- • Option Schleichmengen- kabel zwischen Sensor und Mess- unterdrückung...
Seite 167: Diagnose Zur Elektronik
Proline Promass F 500 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 144 Messabweichung zu hoch 1. Sensor prüfen oder tauschen • Option Leerrohrüberwa- 2. Prozessbedingungen prüfen chung Messgrößenstatus [ab Werk] • Option Schleichmengen- unterdrückung Quality Good • Option Zustand Schalt-...
Seite 168: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung Proline Promass F 500 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 252 Module inkompatibel 1. Elektronikmodule prüfen • Option Leerrohrüberwa- 2. Elektronikmodule tauschen chung Messgrößenstatus • Option Schleichmengen- unterdrückung Quality • Option Zustand Schalt- Quality substatus Device failure ausgang •...
Seite 169 Proline Promass F 500 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 272 Hauptelektronik-Fehler 1. Gerät neu starten • Option Leerrohrüberwa- 2. Service kontaktieren chung Messgrößenstatus • Option Schleichmengen- unterdrückung Quality • Option Zustand Schalt- Quality substatus Device failure ausgang •...
Seite 170 Diagnose und Störungsbehebung Proline Promass F 500 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 276 I/O-Modul 1 … n fehlerhaft 1. Gerät neu starten • Option Leerrohrüberwa- 2. I/O-Modul tauschen chung Messgrößenstatus • Option Schleichmengen- unterdrückung Quality • Option Zustand Schalt-...
Seite 171 Proline Promass F 500 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 332 Schreiben in integriert. HistoROM fehlg. Nutzerschnittstellenleiterplatte • Option Leerrohrüberwa- ersetzen chung Messgrößenstatus Ex d/XP: Messumformer ersetzen • Option Schleichmengen- unterdrückung Quality • Option Zustand Schalt-...
Seite 172 Diagnose und Störungsbehebung Proline Promass F 500 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 374 Sensorelektronik (ISEM) fehlerhaft 1. Gerät neu starten • Option Leerrohrüberwa- 2. Prüfen, ob Fehler erneut auftritt chung Messgrößenstatus [ab Werk] 3. Sensorelektronikmodul (ISEM) • Option Schleichmengen- ersetzen unterdrückung...
Seite 173: Diagnose Zur Konfiguration
Proline Promass F 500 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 387 Integriertes HistoROM fehlerhaft Service kontaktieren • Option Leerrohrüberwa- chung Messgrößenstatus • Option Schleichmengen- unterdrückung Quality • Option Zustand Schalt- Quality substatus Device failure ausgang • Option Druck...
Seite 174 Diagnose und Störungsbehebung Proline Promass F 500 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 410 Datenübertragung 1. Verbindung prüfen • Option Leerrohrüberwa- 2. Datenübertragung wiederholen chung Messgrößenstatus • Option Schleichmengen- unterdrückung Quality • Option Zustand Schalt- Quality substatus Configuration error ausgang •...
Seite 175 Proline Promass F 500 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 438 Datensatz 1. Datensatzdatei prüfen • Option Leerrohrüberwa- 2. Geräteparametrierung prüfen chung Messgrößenstatus 3. Up- und Download der neuen • Option Schleichmengen- Konf. unterdrückung Quality Uncertain •...
Seite 176 Diagnose und Störungsbehebung Proline Promass F 500 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 444 Stromeingang 1 … n 1. Prozess prüfen – 2. Einstellung Stromeingang prüfen Messgrößenstatus Quality Good Quality substatus Non specific Statussignal [ab Werk] Diagnoseverhalten [ab Werk] Warning Statussignal ist änderbar.
Seite 177 Proline Promass F 500 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 485 Simulation Messgröße Simulation ausschalten • Option Leerrohrüberwa- chung Messgrößenstatus • Option Schleichmengen- unterdrückung Quality Good • Option Zustand Schalt- Quality substatus Non specific ausgang • Option Druck...
Seite 178 Diagnose und Störungsbehebung Proline Promass F 500 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 493 Simulation Impulsausgang 1 … n Simulation Impulsausgang ausschal- – Messgrößenstatus Quality Good Quality substatus Non specific Statussignal [ab Werk] Diagnoseverhalten Warning Statussignal ist änderbar. Diagnoseinformation Behebungsmaßnahmen...
Seite 179 Proline Promass F 500 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 497 Simulation Blockausgang Simulation ausschalten – Messgrößenstatus Quality Good Quality substatus Non specific Statussignal [ab Werk] Diagnoseverhalten Warning Statussignal ist änderbar. Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 520 I/O 1 …...
Seite 180: Diagnose Zum Prozess
Diagnose und Störungsbehebung Proline Promass F 500 FOUNDATION Fieldbus 12.7.4 Diagnose zum Prozess Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 803 Schleifenstrom 1 … n 1. Verkabelung prüfen – 2. I/O-Modul tauschen Messgrößenstatus Quality Good Quality substatus Non specific Statussignal [ab Werk]...
Seite 181 Proline Promass F 500 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 832 Elektroniktemperatur zu hoch Umgebungstemperatur reduzieren • Option Leerrohrüberwa- chung Messgrößenstatus [ab Werk] • Option Schleichmengen- unterdrückung Quality Good • Option Zustand Schalt- Quality substatus Non specific ausgang •...
Seite 182 Diagnose und Störungsbehebung Proline Promass F 500 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 835 Prozesstemperatur zu niedrig Prozesstemperatur erhöhen • Option Leerrohrüberwa- chung Messgrößenstatus [ab Werk] • Option Schleichmengen- unterdrückung Quality Good • Option Zustand Schalt- Quality substatus Non specific ausgang •...
Seite 183 Proline Promass F 500 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 862 Messrohr nur z.T. gefüllt 1. Prozess auf Gas prüfen – 2. Überwachungsgrenzen prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Non specific Statussignal [ab Werk]...
Seite 184 Diagnose und Störungsbehebung Proline Promass F 500 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 912 Messstoff inhomogen 1. Prozessbedingungen prüfen • Option Leerrohrüberwa- 2. Systemdruck erhöhen chung Messgrößenstatus [ab Werk] • Option Schleichmengen- unterdrückung Quality Good • Option Zustand Schalt-...
Seite 185: Anstehende Diagnoseereignisse
Proline Promass F 500 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 948 Schwingungsdämpfung zu hoch Prozessbedingungen prüfen • Option Leerrohrüberwa- chung Messgrößenstatus [ab Werk] • Option Schleichmengen- unterdrückung Quality Good • Option Zustand Schalt- Quality substatus Non specific ausgang •...
Seite 186: Diagnosemeldungen Im Diagnostic Transducer Block
Diagnose und Störungsbehebung Proline Promass F 500 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal- seereignis mit seiner Diagnoseinforma- ten, Diagnosecode und tion. Kurztext. ...
Seite 187: Ereignis-Logbuch
Proline Promass F 500 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.11 Ereignis-Logbuch 12.11.1 Ereignis-Logbuch auslesen Eine chronologische Übersicht zu den aufgetretenen Ereignismeldungen bietet das Unter- menü Ereignisliste. Navigationspfad Menü Diagnose → Untermenü Ereignislogbuch → Ereignisliste / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig.
Seite 188: Übersicht Zu Informationsereignissen
Diagnose und Störungsbehebung Proline Promass F 500 FOUNDATION Fieldbus 12.11.3 Übersicht zu Informationsereignissen Ein Informationsereignis wird im Gegensatz zum Diagnoseereignis nur im Ereignis-Log- buch angezeigt und nicht in der Diagnoseliste. Informationsereignis Ereignistext I1000 --------(Gerät i.O.) I1079 Sensor getauscht I1089 Gerätestart I1090 Konfiguration rückgesetzt...
Seite 189: 12.12 Messgerät Zurücksetzen
Proline Promass F 500 FOUNDATION Fieldbus Diagnose und Störungsbehebung Informationsereignis Ereignistext I1619 I/O-Modul ersetzt I1621 I/O-Modul ersetzt I1622 Kalibrierung geändert I1624 Alle Summenzähler zurücksetzen I1625 Schreibschutz aktiviert I1626 Schreibschutz deaktiviert I1627 Webserver-Login erfolgreich I1628 Anzeigen-Login erfolgreich I1629 CDI-Login erfolgreich I1631 Webserverzugriff geändert...
Seite 190: Service-Reset
Diagnose und Störungsbehebung Proline Promass F 500 FOUNDATION Fieldbus 12.12.2 Funktionsumfang von Parameter "Service-Reset" Optionen Beschreibung Uninitialized Die Auswahl hat keine Auswirkung auf das Gerät. Auf Auslieferungszustand Die erweiterten FOUNDATION Fieldbus Parameter (FOUNDATION Fieldbus Blöcke, + MIB Schedule-Informationen, Messstellenbezeichnung und Geräteadresse) und die Geräteparameter, für die eine kundenspezifische Voreinstellung bestellt wurde,...
Seite 191: 12.14 Firmware-Historie
Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Produktwurzel: z.B. 8F5B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.
Seite 192: Wartung
• Die für das Messgerät zulässige maximale Messstofftemperatur beachten →  217. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 193: Reparatur
• Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 194: Entsorgung
Reparatur Proline Promass F 500 FOUNDATION Fieldbus 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an...
Seite 195: Zubehör
Proline Promass F 500 FOUNDATION Fieldbus Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 196: Zum Messaufnehmer
Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen.  Bei Verwendung von Öl als Heizmedium: Mit Endress+Hauser Rücksprache halten. Heizmäntel können nicht mit Messaufnehmern kombiniert werden, die eine Berst- scheibe enthalten.
Seite 197: Servicespezifisches Zubehör
15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 198: Systemkomponenten
Zubehör Proline Promass F 500 FOUNDATION Fieldbus 15.4 Systemkomponenten Zubehör Beschreibung Bildschirmschreiber Der Bildschirmschreiber Memograph M liefert Informationen über alle relevanten Memograph M Messgrößen. Messwerte werden sicher aufgezeichnet, Grenzwerte überwacht und Messstellen analysiert. Die Datenspeicherung erfolgt im 256 MB großen internen Speicher und zusätzlich auf SD-Karte oder USB-Stick.
Seite 199: Technische Daten
Proline Promass F 500 FOUNDATION Fieldbus Technische Daten Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
Seite 200: Eingang
Technische Daten Proline Promass F 500 FOUNDATION Fieldbus 16.3 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereich für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ³⁄₈...
Seite 201 Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
Seite 202 Technische Daten Proline Promass F 500 FOUNDATION Fieldbus Spannungsabfall Typisch: 0,6 … 2 V bei 3,6 … 22 mA (passiv) Maximale Eingangsspan- ≤ 30 V (passiv) nung Leerlaufspannung ≤ 28,8 V (aktiv) Mögliche Eingangsgrößen • Druck • Temperatur • Dichte...
Seite 203: Ausgang
Proline Promass F 500 FOUNDATION Fieldbus Technische Daten 16.4 Ausgang Ausgangssignal FOUNDATION Fieldbus FOUNDATION Fieldbus H1, IEC 61158-2, galvanisch getrennt Datenübertragung 31,25 kbit/s Stromaufnahme 10 mA Zulässige Speisespannung 9 … 32 V Busanschluss Mit integriertem Verpolungsschutz Stromausgang 4…20 mA Signalmodus Wahlweise einstellbar: •...
Seite 204 Technische Daten Proline Promass F 500 FOUNDATION Fieldbus Maximale Eingangsspan- DC 30 V nung Bürde 0 … 700 Ω Auflösung 0,38 µA Dämpfung Einstellbar: 0 … 999 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte •...
Seite 205 Proline Promass F 500 FOUNDATION Fieldbus Technische Daten Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
Seite 206: Frei Konfigurierbarer Ein-/Ausgang
Technische Daten Proline Promass F 500 FOUNDATION Fieldbus Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte •...
Seite 207: Vor-Ort-Anzeige
Proline Promass F 500 FOUNDATION Fieldbus Technische Daten Impuls-/Frequenz-/Schaltausgang Impulsausgang Fehlerverhalten Wählbar: • Aktueller Wert • Keine Impulse Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert • 0 Hz • Definierter Wert (f 2 … 12 500 Hz) Schaltausgang Fehlerverhalten Wählbar: • Aktueller Status •...
Seite 208 Technische Daten Proline Promass F 500 FOUNDATION Fieldbus Schleichmengenunterdrü- Die Schaltpunkte für die Schleichmengenunterdrückung sind frei wählbar. ckung Galvanische Trennung Die Ausgänge sind zueinander und gegen Erde (PE) galvanisch getrennt. Protokollspezifische Daten Hersteller-ID 0x452B48 (hex) Ident number 0x103B (hex) Geräterevision...
Seite 209: Energieversorgung
Proline Promass F 500 FOUNDATION Fieldbus Technische Daten 16.5 Energieversorgung Klemmenbelegung →  40 Verfügbare Gerätestecker →  40 Pinbelegung Gerätestecker →  41 Versorgungsspannung Bestellmerkmal Klemmenspannung Frequenzbereich "Energieversorgung" Option D DC 24 V ±20% – Option E AC 100 … 240 V –15…+10%...
Seite 210: Leistungsmerkmale
Technische Daten Proline Promass F 500 FOUNDATION Fieldbus Kabelspezifikation →  36 16.6 Leistungsmerkmale Referenzbedingungen • Fehlergrenzen in Anlehnung an ISO 11631 • Wasser mit +15 … +45 °C (+59 … +113 °F) bei 2 … 6 bar (29 … 87 psi) •...
Seite 211: Nullpunktstabilität
Proline Promass F 500 FOUNDATION Fieldbus Technische Daten Nullpunktstabilität Nullpunktstabilität [mm] [in] [kg/h] [lb/min] ³⁄₈ 0,030 0,001 ½ 0,200 0,007 0,540 0,019 1½ 2,25 0,083 3,50 0,129 0,330 14,0 0,514 32,0 1,17 88,0 3,23 Hochtemperaturausführung: Bestellmerkmal "Messrohr Material", Option TS, TT, TU Nullpunktstabilität...
Seite 212 Technische Daten Proline Promass F 500 FOUNDATION Fieldbus 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] 180 000 18 000 9 000 3 600 1 800 350 000 35 000 17 500 7 000 3 500...
Seite 213: Einfluss Messstofftempera-Massefluss Und Volumenfluss Tur V.e. = Vom Endwert
Proline Promass F 500 FOUNDATION Fieldbus Technische Daten Massefluss (Gase) ±0,20 % v.M. Dichte (Flüssigkeiten) ±0,00025 g/cm Dichte (kryogene Flüssigkeiten) Bestellmerkmal "Messrohr Material", Option LA ±0,025 g/cm Temperatur ±0,25 °C ± 0,0025 · T °C (±0,45 °F ± 0,0015 · (T–32) °F) Reaktionszeit Die Reaktionszeit ist abhängig von der Parametrierung (Dämpfung).
Seite 214 Technische Daten Proline Promass F 500 FOUNDATION Fieldbus [kg/m ] [°C] [° ] F 80 160 240 320 400 480 560 640 A0027453 Felddichteabgleich, Beispiel bei +20 °C (+68 °F) Sonderdichtekalibrierung Temperatur ±0,005 · T °C (± 0,005 · (T – 32) °F)
Seite 215: Montage
Proline Promass F 500 FOUNDATION Fieldbus Technische Daten Berechnung der maximalen Messabweichung in Abhängigkeit von der Durchflussrate Durchflussrate maximale Messabweichung in % v.M. ZeroPoint ⋅ ± BaseAccu ³ BaseAccu A0021339 A0021332 ZeroPoint ZeroPoint ⋅ ⋅ ± < BaseAccu MeasValue A0021333 A0021334 Berechnung der maximalen Wiederholbarkeit in Abhängigkeit von der Durchflussrate...
Seite 216: Messaufnehmer
Technische Daten Proline Promass F 500 FOUNDATION Fieldbus Klimaklasse DIN EN 60068-2-38 (Prüfung Z/AD) Schutzart Messumformer • Standardmäßig: IP66/67, Type 4X enclosure • Bei geöffnetem Gehäuse: IP20, Type 1 enclosure • Anzeigemodul: IP20, Type 1 enclosure Messaufnehmer • Standardmäßig: IP66/67, Type 4X enclosure •...
Seite 217: Prozess
Proline Promass F 500 FOUNDATION Fieldbus Technische Daten Mechanische Belastung Messumformergehäuse nicht als Steighilfe verwenden. Elektromagnetische Ver- Details sind in der Konformitätserklärung ersichtlich. träglichkeit (EMV) 16.9 Prozess Messstofftemperaturbe- reich Standardausführung –50 … +150 °C (–58 … +302 °F) Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option...
Seite 218: Berstdruck Des Messaufnehmergehäuses
Technische Daten Proline Promass F 500 FOUNDATION Fieldbus Nicht isoliert Isoliert Ausführung Standardausführung 60 °C 130 °C 55 °C 150 °C 60 °C 90 °C 45 °C 150 °C (140 °F) (266 °F) (131 °F) (302 °F) (140 °F) (194 °F) (113 °F)
Seite 219 Proline Promass F 500 FOUNDATION Fieldbus Technische Daten Nachfolgende Berstdrücke des Messaufnehmergehäuses gelten nur für Standardmessge- räte und/oder Messgeräte mit geschlossenen Spülanschlüssen (nicht geöffnet/wie ab Werk ausgeliefert). Ist ein Messgerät mit Spülanschlüssen (Bestellmerkmal "Sensoroption", Option CH "Spülan- schluss") an das Spülsystem angeschlossen, dann hängt der maximale Druck vom Spülsys- tem selbst oder vom Messgerät ab, je nachdem, welche Komponente die niedrigere...
Seite 220: 16.10 Konstruktiver Aufbau
Technische Daten Proline Promass F 500 FOUNDATION Fieldbus • Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts • Für die häufigsten Anwendungen sind 20 … 50 % des maximalen Endwerts als ideal anzusehen • Bei abrasiven Medien (z.B. feststoffbeladenen Flüssigkeiten) ist ein tiefer Endwert zu wählen: Strömungsgeschwindigkeit <...
Seite 221 Proline Promass F 500 FOUNDATION Fieldbus Technische Daten Gewicht in US-Einheiten DN [in] Gewicht [lbs] ½ 1½ Werkstoffe Gehäuse Messumformer Gehäuse Messumformer Proline 500 – digital Bestellmerkmal "Messumformergehäuse": • Option A "Alu beschichtet": Aluminium, AlSi10Mg, beschichtet • Option D "Polycarbonat": Polycarbonat Gehäuse Messumformer Proline 500...
Seite 222: Verbindungskabel Messaufnehmer - Messumformer Proline
Technische Daten Proline Promass F 500 FOUNDATION Fieldbus Kabeleinführungen und Adapter Werkstoff Kabelverschraubung M20 × 1,5 Kunststoff • Adapter für Kabeleinführung mit Innengewinde G ½" Messing vernickelt • Adapter für Kabeleinführung mit Innengewinde NPT ½"  Nur für bestimmte Geräteausführungen verfügbar: •...
Seite 223 Proline Promass F 500 FOUNDATION Fieldbus Technische Daten Bestellmerkmal "Messrohr Mat., Oberfläche Werkstoff mediumberührt" Option HA, SA, SD, TH • Säure- und laugenbeständige Außenoberfläche • Rostfreier Stahl, 1.4301 (304)  Bei Bestellmerkmal "Sensoroption", Option CC "316L Sensorgehäuse": Rostfreier Stahl, 1.4404...
Seite 224: Anzeige Und Bedienoberfläche
Technische Daten Proline Promass F 500 FOUNDATION Fieldbus Prozessanschlüsse • Festflanschanschlüsse: • EN 1092-1 (DIN 2501) Flansch • EN 1092-1 (DIN 2512N) Flansch • Namur-Einbaulängen gemäß NE 132 • ASME B16.5 Flansch • JIS B2220 Flansch • DIN 11864-2 Form A Flansch, DIN 11866 Reihe A, Bundflansch •...
Seite 225: Fernbedienung
Proline Promass F 500 FOUNDATION Fieldbus Technische Daten A0028232  42 Bedienung mit Touch Control Proline 500 – digital Proline 500 Anzeigeelemente • 4-zeilige, beleuchtete, grafische Anzeige • Hintergrundbeleuchtung weiß, bei Gerätefehler rot • Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar •...
Seite 226 Technische Daten Proline Promass F 500 FOUNDATION Fieldbus Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools FieldCare SFE500 Notebook, PC oder Tab- • Serviceschnittstelle →  197 let mit Microsoft Wind- CDI-RJ45 ows-System • WLAN-Schnittstelle • Feldbus-Protokoll Device Xpert Field Xpert SFX...
Seite 227: Zusatzinformationen Speicherkonzept
Proline Promass F 500 FOUNDATION Fieldbus Technische Daten wichtiger Geräte- und Prozessdaten. Dadurch können Betriebs- und Serviceeinsätze wesentlich sicherer und effizienter durchgeführt werden. Im Auslieferungszustand sind die Werkseinstellungen der Parametrierdaten als Sicherung im Gerätespeicher hinterlegt. Dieser kann z.B. nach der Inbetriebnahme mit einem aktualisierten Datensatz überschrieben werden.
Seite 228: Zertifikate Und Zulassungen
Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. RCM-Tick Kennzeichnung Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".
Seite 229: Pharmatauglichkeit
(Interoperabilität) Druckgerätezulassung • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforde- rungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte ohne diese Kennzeichnung (ohne PED) sind nach guter Ingenieurspraxis ausge- legt und hergestellt.
Seite 230: Weitere Zertifizierungen
Proline Promass F 500 FOUNDATION Fieldbus Weitere Zertifizierungen Schiffsbauzulassung Aktuell gültige Zertifikate sind verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downlo- • Folgende Details angeben: Suchbereich: Zulassung & Zertifikate→ Schiffsbau CRN-Zulassung Für einige Gerätevarianten gibt es eine CRN-Zulassung. Für ein CRN-zugelassenes Gerät muss ein CRN-zugelassener Prozessanschluss mit einer CSA-Zulassung bestellt werden.
Seite 231: Anwendungspakete
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 232: Technische Daten
Technische Daten Proline Promass F 500 FOUNDATION Fieldbus Heartbeat Technology Paket Beschreibung Heartbeat Verification Heartbeat Verification +Monitoring Erfüllt die Anforderung an die rückführbare Verifikation nach DIN ISO 9001:2008 Kapitel 7.6 a) "Lenkung von Überwachungs- und Messmitteln". • Funktionsprüfung im eingebauten Zustand ohne Prozessunterbrechung.
Seite 233: Ergänzende Dokumentation
16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 234 Technische Daten Proline Promass F 500 FOUNDATION Fieldbus Sonderdokumentation Inhalt Dokumentationscode Angaben zur Druckgeräterichtlinie SD01614D Funkzulassungen für WLAN-Schnittstelle für Anzeigemodul A309/A310 SD01793D Webserver SD01669D Heartbeat Technology SD01703D Konzentrationsmessung SD01709D Petroleum – Einbauanleitung Inhalt Bemerkung Einbauanleitung für Ersatzteilsets und Zubehör • Übersicht aller verfügbaren Ersatzteilsets über W@M Device Viewer aufrufen →  193 •...
Seite 235: Stichwortverzeichnis
Proline Promass F 500 FOUNDATION Fieldbus Stichwortverzeichnis Stichwortverzeichnis 0 … 9 Bediensprache einstellen ..... . 94 Bedientasten 3-A-Zulassung ......229 siehe Bedienelemente Bedienungsmöglichkeiten .
