Anschluss Messumformer - Endress+Hauser Proline Cubemass C 500 Technische Information

34

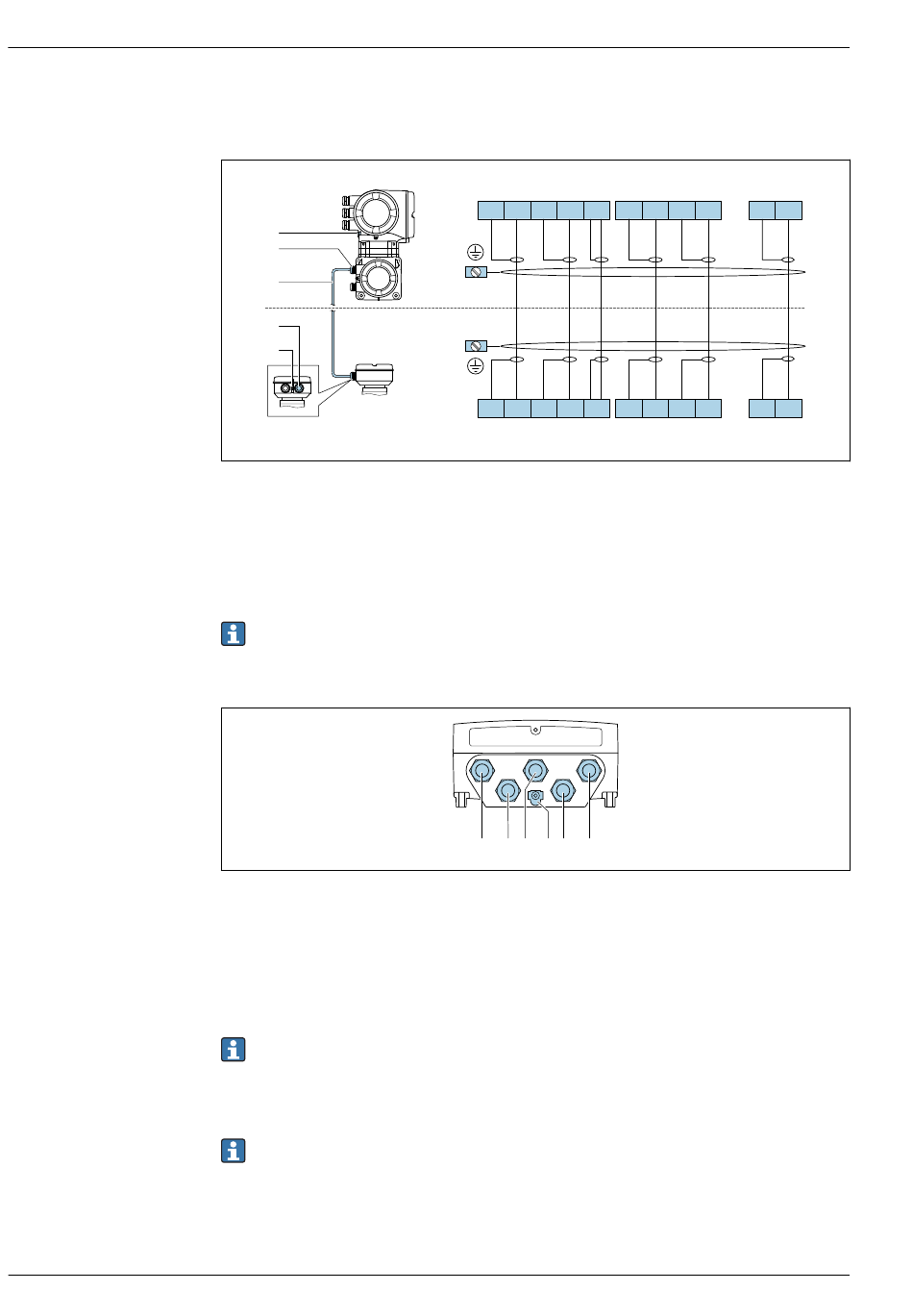

Anschluss Verbindungskabel: Proline 500
Der Anschluss des Verbindungskabels erfolgt über Klemmen.
1
2
3
4
5
1 Schutzerde (PE)
2 Kabeleinführung für Verbindungskabel am Anschlussgehäuse Messumformer
3 Verbindungskabel
4 Kabeleinführung für Verbindungskabel am Anschlussgehäuse Messaufnehmer
5 Schutzerde (PE)

Anschluss Messumformer

• Klemmenbelegung →  28
• Pinbelegung Gerätestecker →  30
Anschluss Messumformer: Proline 500 – digital
1 Anschluss Versorgungsspannung
2 Anschluss Signalübertragung Ein-/Ausgang
3 Anschluss Signalübertragung Ein-/Ausgang
4 Anschluss Verbindungskabel Messaufnehmer - Messumformer
5 Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung (DHCP Client) über
Serviceschnittstelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne
6 Schutzerde (PE)
Optional ist ein Adapter für RJ45 auf M12 Stecker erhältlich:
Bestellmerkmal "Zubehör", Option NB: "Adapter RJ45 M12 (Serviceschnittstelle)"
Der Adapter verbindet die Serviceschnittstelle (CDI-RJ45) mit einem in der Kabeleinführung
montierten M12 Stecker. Der Anschluss an die Serviceschnittstelle kann dadurch ohne Öffnen
des Geräts über einen M12 Stecker erfolgen.
Netzwerk Verbindung (DHCP Client) über Serviceschnittstelle (CDI-RJ45) →  93
TT TT TM TM GND S2 S2
+ +
12 11 10 9 8 7
12 11 10 9 8 7
+ +
TT TT TM TM GND S2 S2
1 2 3 6 4 5
Proline Cubemass C 500
S1 S1 ER ER
+ + +
6 5 4 42 41
6 5 4 42 41
+ + +
S1 S1 ER ER
A0028197
A0028200
