WARNUNG
L
Gefährdung durch austretende Messstoffe!
Unter Druck austretende Messstoffe können zu Verletzungen oder Sachschaden führen.
‣
Vorkehrungen treffen, um Personengefährdung und Schaden beim Auslösen der Berstscheibe
auszuschließen.
‣
Angaben auf dem Berstscheibenaufkleber beachten.
‣
Beim Einbau des Geräts darauf achten, dass die Funktion der Berstscheibe nicht behindert wird.
‣
Keinen Heizmantel verwenden.
‣
Berstscheibe nicht entfernen oder beschädigen.
Die Lage der Berstscheibe ist durch einen daneben angebrachten Aufkleber gekennzeichnet.
Der Transportschutz ist zu entfernen.
Die vorhandenen Anschlussstutzen sind nicht für eine Spül- oder Drucküberwachungsfunktion vor-
gesehen, sondern sind Einbauort der Berstscheibe.
Um im Falle eines Berstscheibenbruchs austretendes Medium abzuführen, kann am Innengewinde
der Berstscheibe eine Ablasseinrichtung eingeschraubt werden.

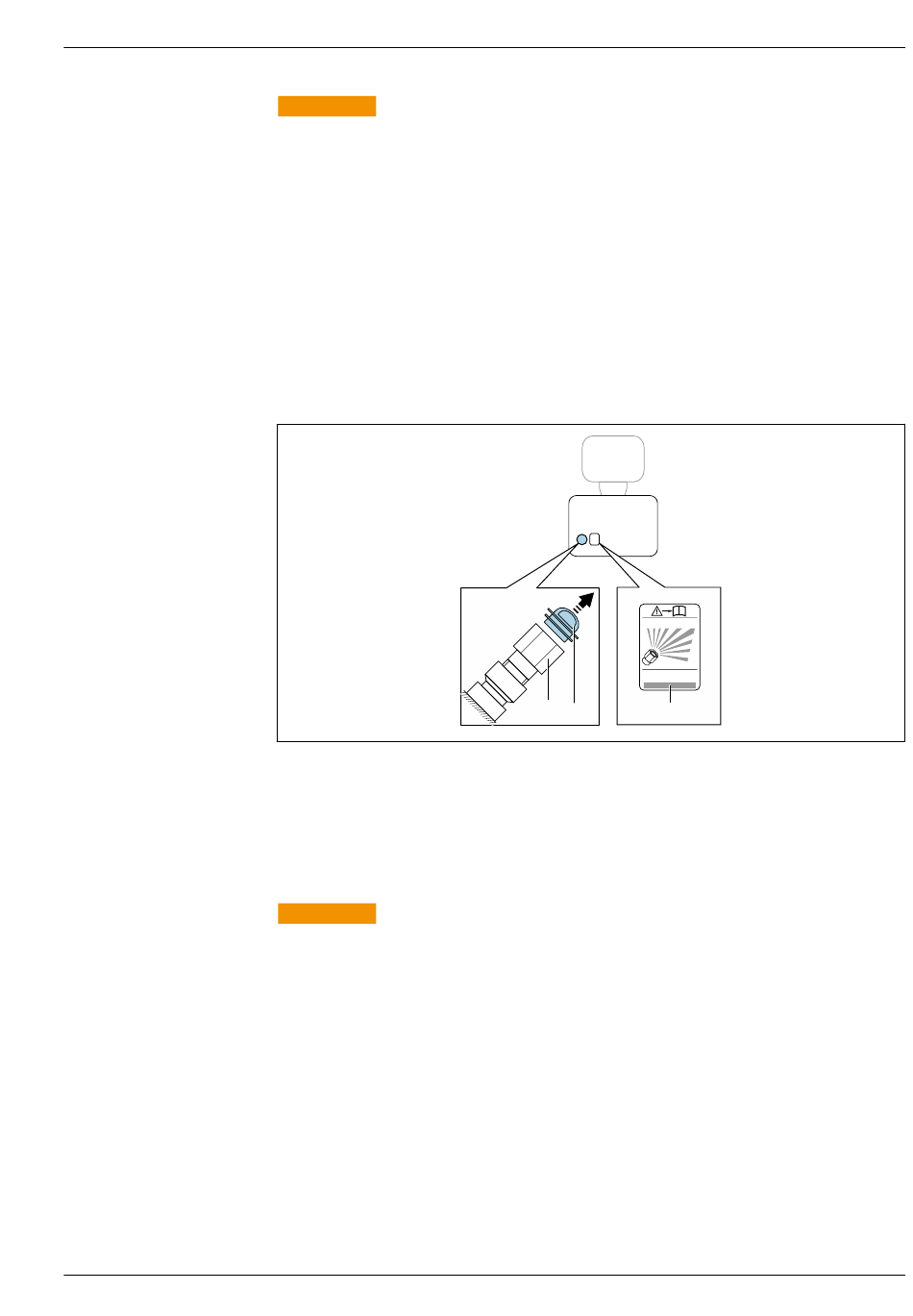

1 Hinweisschild zur Berstscheibe
2 Berstscheibe mit 1/2" NPT-Innengewinde und SW 1"
3 Transportschutz
Angaben zu den Abmessungen: Kapitel "Konstruktiver Aufbau" (Zubehör)

Wandmontage

WARNUNG
L
Falsche Montage des Messaufnehmers
Verletzungsgefahr durch Messrohrbruch
‣
Messaufnehmer darf nicht frei hängend in eine Rohrleitung eingebaut werden
‣
Messaufnehmer mit Hilfe der Grundplatte direkt auf dem Boden, an der Wand oder an der Decke
montieren.
‣
Messaufnehmer auf eine fest montierte Unterlage (z.B. Winkel) abstützen.
Für den Einbau werden nachfolgende Monatagevarianten empfohlen.
Vertikal
• Mit Hilfe der Grundplatte direkt an eine Wand oder,
• Messgerät abgestützt auf einen an die Wand montierten Winkel
i
RUPTURE DISK
1
2 3
A0029940
