Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Ein-
bauorte in der Rohrleitung vermeiden:
• Einbau am höchsten Punkt der Leitung
• Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung
Bei einer Fallleitung
Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung. Rohrver-
engungen oder die Verwendung einer Blende mit kleinerem Querschnitt als die Nennweite verhin-
dern das Leerlaufen des Messaufnehmers während der Messung.

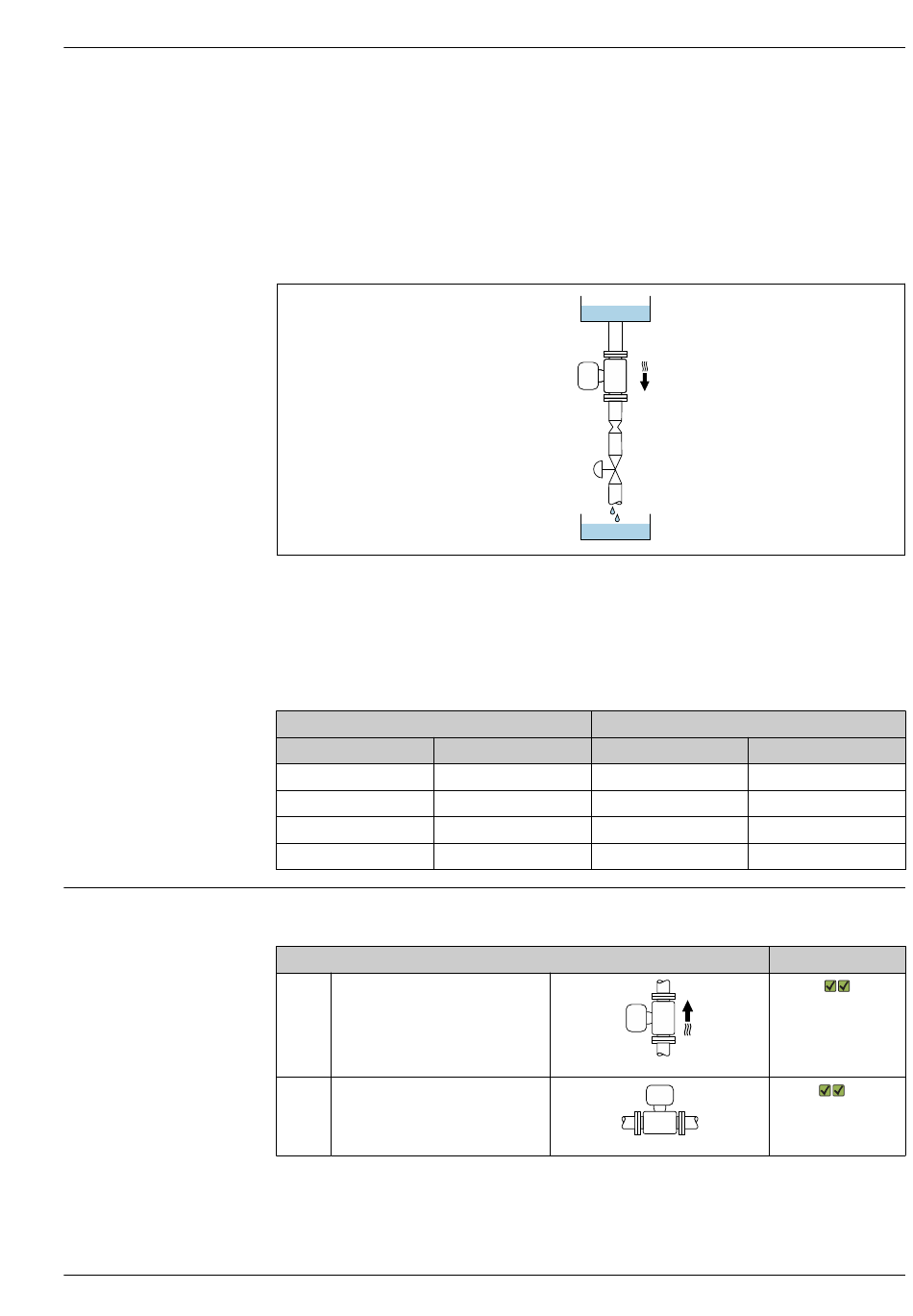

 20 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
1 Vorratstank
2 Messaufnehmer
3 Blende, Rohrverengung
4 Ventil
5 Abfüllbehälter
DN
[mm]
1
2
4
6
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der
Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
A Vertikale Einbaulage
B Horizontale Einbaulage Messumfor-
mer oben
1
2
3
4
5
[in] [mm]
¹⁄₂₄ 0,8
¹⁄₁₂ 1,5
¹⁄₈ 3,0
¹⁄₄ 5,0
Einbaulage
Ø Blende, Rohrverengung
[in]
0,03
0,06
0,12
0,20
Empfehlung
A0015591
A0015589
A0028773
1)
