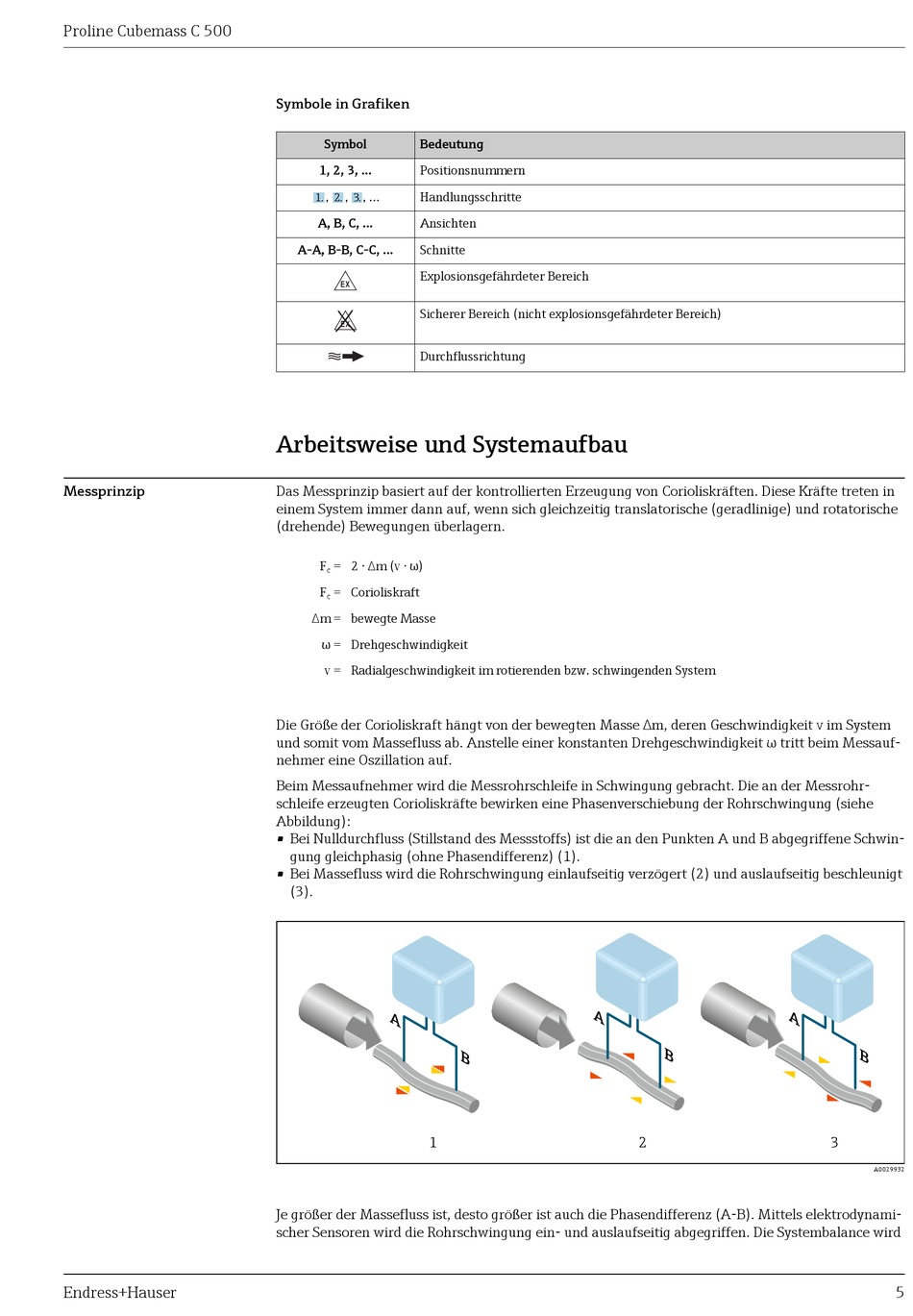

Arbeitsweise Und Systemaufbau; Messprinzip - Endress+Hauser Proline Cubemass C 500 Technische Information

Proline Cubemass C 500

Messprinzip

Endress+Hauser
Symbole in Grafiken
Symbol Bedeutung
1, 2, 3, ... Positionsnummern
, , , ... Handlungsschritte
1. 2. 3.
A, B, C, ... Ansichten
A-A, B-B, C-C, ... Schnitte
Explosionsgefährdeter Bereich
-
Sicherer Bereich (nicht explosionsgefährdeter Bereich)
.
Durchflussrichtung

Arbeitsweise und Systemaufbau

Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in
einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische
(drehende) Bewegungen überlagern.
F = 2 · ∆m (ν · ω)
c
F = Corioliskraft
c
∆m = bewegte Masse
ω = Drehgeschwindigkeit
ν = Radialgeschwindigkeit im rotierenden bzw. schwingenden System
Die Größe der Corioliskraft hängt von der bewegten Masse ∆m, deren Geschwindigkeit ν im System
und somit vom Massefluss ab. Anstelle einer konstanten Drehgeschwindigkeit ω tritt beim Messauf-
nehmer eine Oszillation auf.
Beim Messaufnehmer wird die Messrohrschleife in Schwingung gebracht. Die an der Messrohr-
schleife erzeugten Corioliskräfte bewirken eine Phasenverschiebung der Rohrschwingung (siehe
Abbildung):
• Bei Nulldurchfluss (Stillstand des Messstoffs) ist die an den Punkten A und B abgegriffene Schwin-
gung gleichphasig (ohne Phasendifferenz) (1).
• Bei Massefluss wird die Rohrschwingung einlaufseitig verzögert (2) und auslaufseitig beschleunigt
(3).
1
Je größer der Massefluss ist, desto größer ist auch die Phasendifferenz (A-B). Mittels elektrodynami-
scher Sensoren wird die Rohrschwingung ein- und auslaufseitig abgegriffen. Die Systembalance wird
2 3
A0029932
