Endress+Hauser Proline Cubemass C 500 Technische Information Seite 40

40
FOUNDATION Fieldbus
1
8

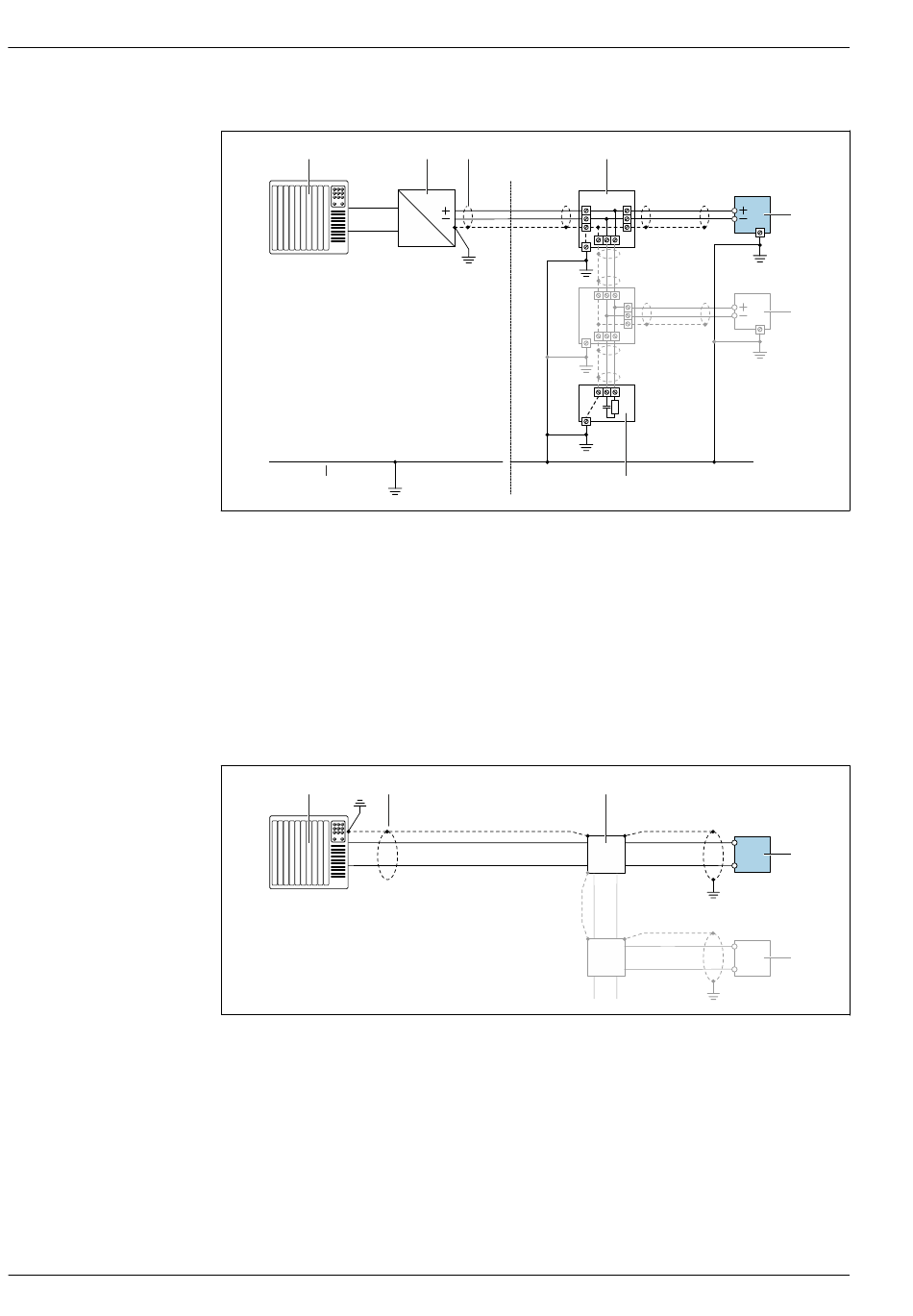

 9 Anschlussbeispiel für FOUNDATION Fieldbus
1 Automatisierungssystem (z.B. SPS)
2 Power Conditioner (FOUNDATION Fieldbus)
3 Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel-
spezifikation beachten
4 T-Verteiler
5 Messgerät
6 Lokale Erdung
7 Busabschluss (Terminator)
8 Potentialausgleichsleiter
Modbus RS485
1 2
A
B
 10 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2; Class I, Division 2
1 Automatisierungssystem (z.B. SPS)
2 Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel-
spezifikation beachten
3 Verteilerbox
4 Messumformer
2 3
6 6
6
6
Proline Cubemass C 500
4
6
6
7
3
A
B
A
B
Endress+Hauser
5
5
A0028768
4
4
A0028765
