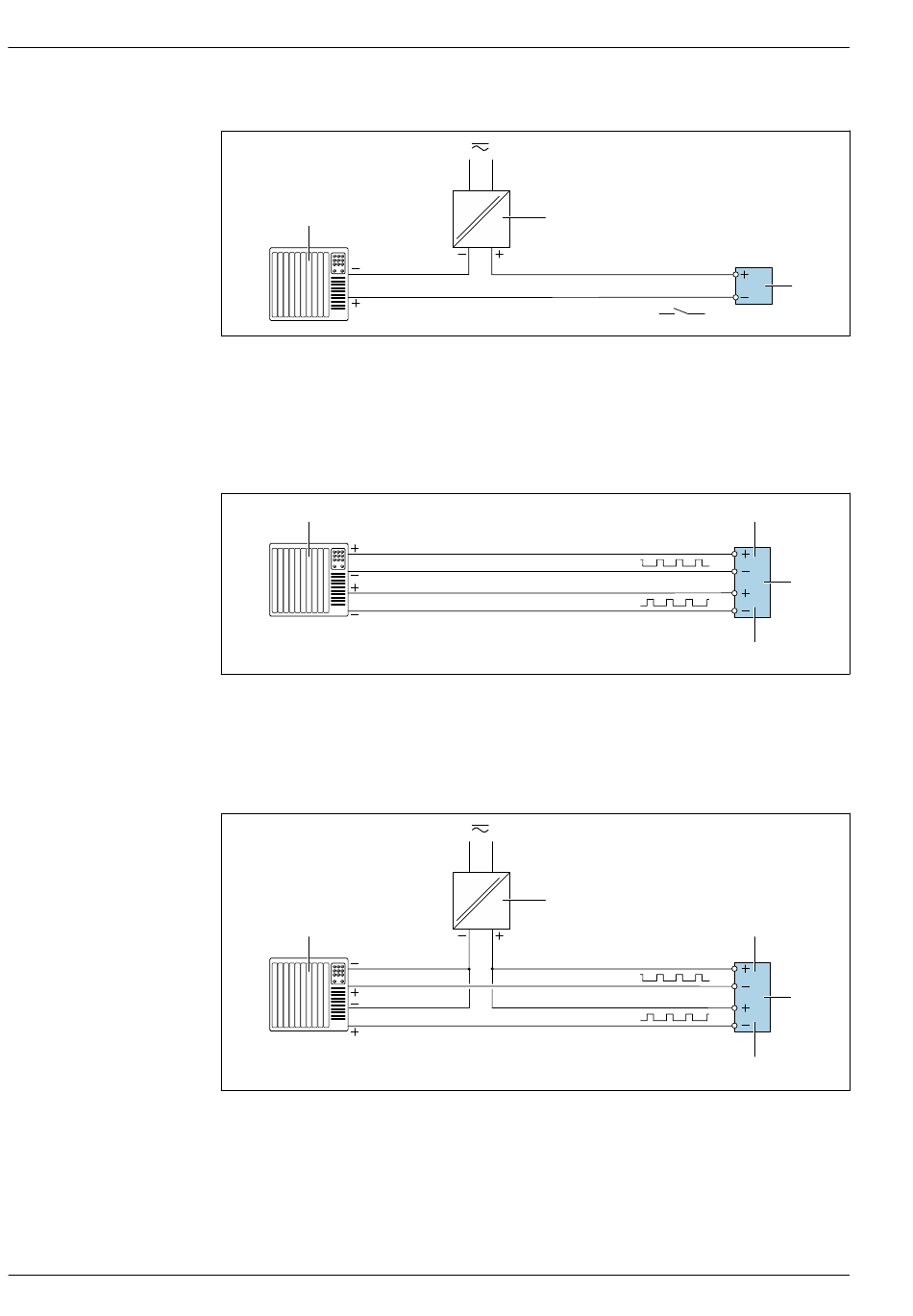

Schaltausgang
1
 14 Anschlussbeispiel für Schaltausgang (passiv)
1 Automatisierungssystem mit Schalteingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  17
Doppelimpulsausgang
1
 15 Anschlussbeispiel für Doppelimpulsausgang (aktiv)
1 Automatisierungssystem mit Doppelimpulseingang (z.B. SPS)
2 Messumformer: Eingangswerte beachten →  19
3 Doppelimpulsausgang
4 Doppelimpulsausgang (Slave), phasenverschoben
1
 16 Anschlussbeispiel für Doppelimpulsausgang (passiv)
1 Automatisierungssystem mit Doppelimpulseingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  19
4 Doppelimpulsausgang
5 Doppelimpulsausgang (Slave), phasenverschoben
Proline Cubemass C 500
2
2
3
A0028760
3
2
4
A0029280
4
3
5
A0029279
