6 | Inbetriebnahme

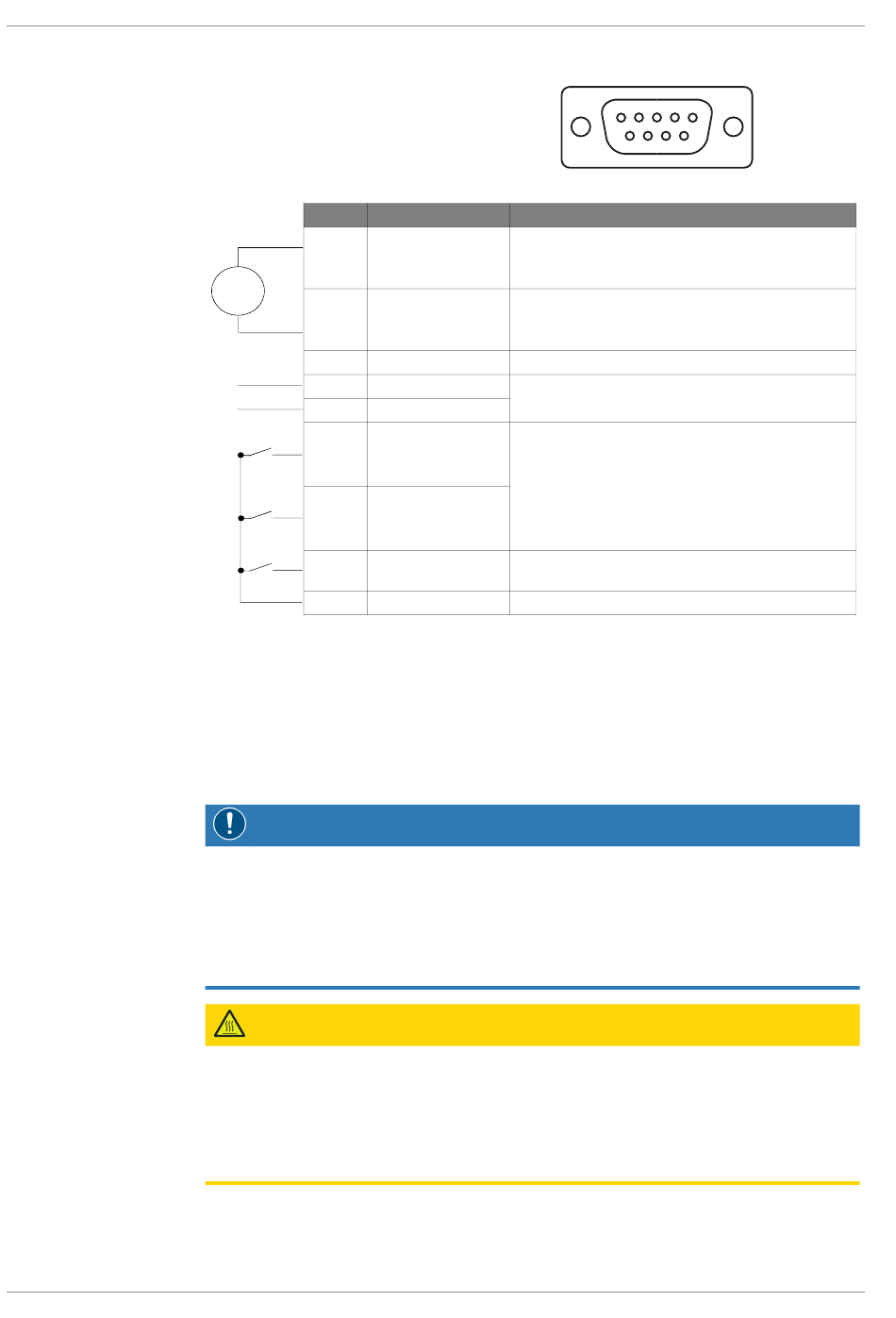

5.5 Schaltplan E/A- und Kommunikationsanschluss
6
Inbetriebnahme
12 / 28
Steckverbinder: D-Sub9, 9-polig, Buchse
Pin Nr. Beschreibung
1
Digitalausgang
V
2
0 V / Masse
3
-
4
RS485, D-
5
RS485, D+
6
Digitaleingang 4*
7
Digitaleingang 2*
8
Digitaleingang 1
9
24 V Aus
"Logik 0" ► Eingangsspannung = 0 ... 4 VDC
*
"Logik 1" ► Eingangsspannung = 8 ... 30 VDC
Kommunikationsanschluss über Modbus (RS485):
Weitere Informationen erhalten Sie von Ihrer Busch-Vertretung.
ACHTUNG
Die Maschine kann unbefüllt (ohne Öl) ausgeliefert werden.
Durch den Betrieb der Maschine ohne Öl wird diese bereits nach kurzer Zeit schwer be-
schädigt.
• Vor der Inbetriebnahme muss die Maschine mit Öl befüllt werden, siehe Auffüllen mit
Öl [► 10].
VORSICHT
Während des Betriebs kann die Oberfläche der Maschine Temperaturen von über 70 °C
erreichen.
Es besteht Verletzungsgefahr durch Verbrennungen.
• Vermeiden Sie während des Betriebs bzw. kurz nach dem Betrieb den Kontakt mit der
Maschine.
• Stellen Sie sicher, dass die Installationsbedingungen (siehe Installationsbedingungen
[► 8]) erfüllt sind.
• Schalten Sie die Maschine ein.
5
4
3
2
9
8
7
6
Signal
Status: 0/24 V (max. 20 mA)
Umrichter in Ordnung. Logik 1, wenn Strom
anliegt und kein Umrichterfehler vorliegt.
Masse (Erde)
N/A
Für Statuswerte oder Parameter zu lesen
(Strom, Spannung, Betriebsstunden, etc...).
Voreingestellte Drehzahl
DI2 / DI4
0 / 0 ► Drehzahl 1 = 1800 U / min
1 / 0 ► Drehzahl 2 = 1600 U / min
0 / 1 ► Drehzahl 3 = 1350 U / min
1 / 1 ► Drehzahl 4 = 1150 U / min
Öffnen: Stopp
Geschlossen: Start
Eingangsstromversorgung (max. 100 mA)
