● Verwenden Sie keine Stromkabel mit einer Länge von mehr als 3 Metern. Stellen Sie außerdem si-
cher, dass die Stromkabel und das Stromnetz über einen Schutzleiteranschluss verfügen.
● Der Netzanschluss der Maschine dient zugleich als Abschaltvorrichtung. Stellen Sie sicher, dass er
leicht zugänglich ist.
Falls ein Fehlerstromschutzschalter verwendet wird:
● Verwenden Sie einen allstromsensitiven Fehlerstromschutzschalter (Typ B).
● Schließen Sie die Maschine direkt an die Netzstromversorgung (MC) an.
Stecker: EN 60320-C20
6.2

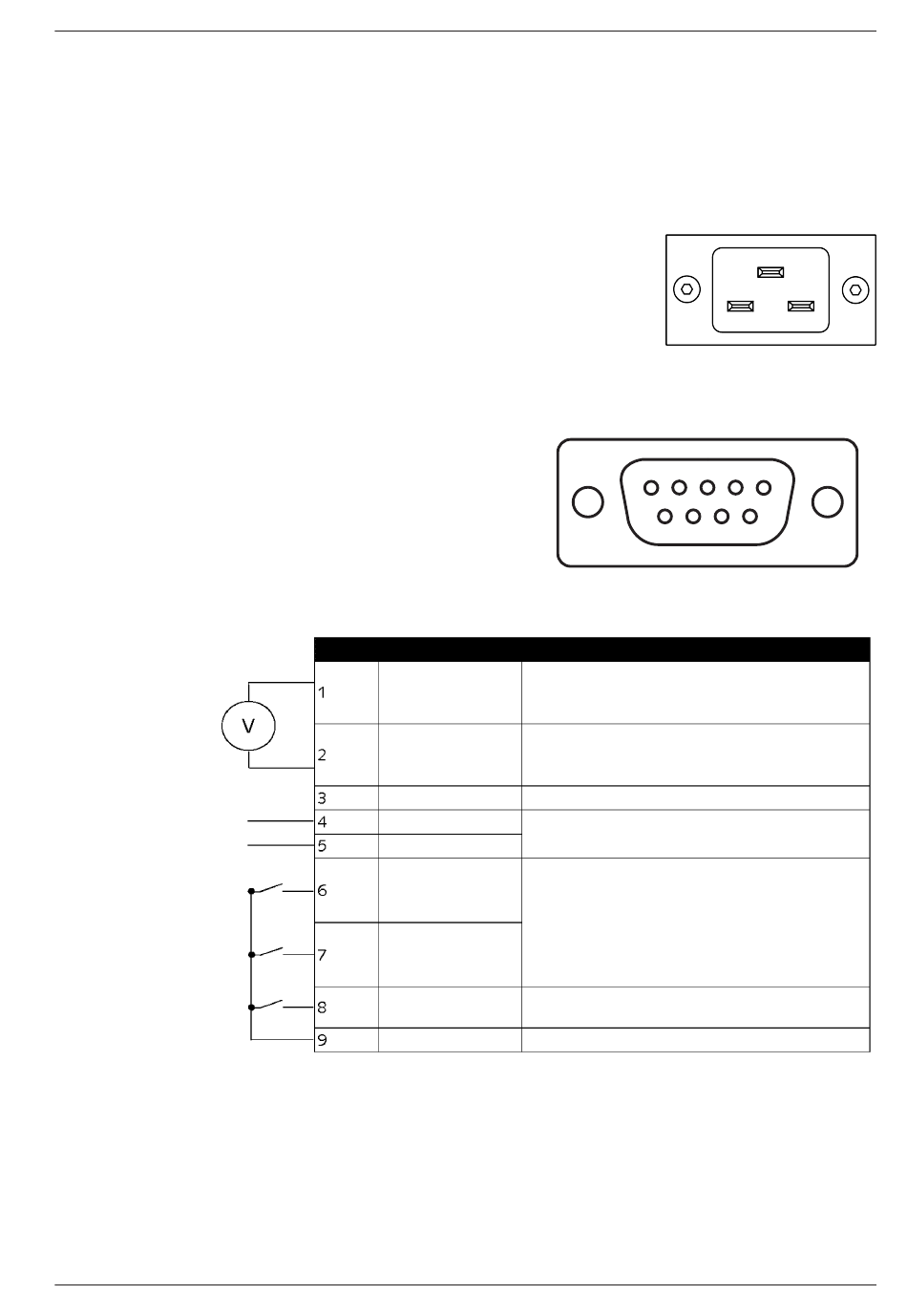

Schaltplan E/A- und Kommunikationsanschluss

Stecker: D-Sub9, 9-polig, Buchse
Kommunikationsanschluss über Modbus (RS485):
Weitere Informationen erhalten Sie von Ihrer Busch-Vertretung.
Instruction Manual R5 RU 0050-0070 B_DE_de
Beschreibung
Pin-Nr.
Digitaler Ausgang
0 V / Masse
-
RS485, D-
RS485, D+
Digitaler Eingang 4*
Digitaler Eingang 2*
Digitaler Eingang 1
24 V Ausgang
* „Logik 0": Eingangsspannung = 0 ... 4 VDC
„Logik 1": Eingangsspannung = 8 ... 30 VDC
5 4
9 8
Signal
Status: 0/24 V (max. 20 mA)
Antrieb in Ordnung. Logik 1, wenn der Antrieb mit Strom
versorgt wird und kein Fehler vorliegt.
Masse
n. v.
Zum Auslesen von Statuswerten (Strom, Spannung,
Betriebsstunden, usw.) oder Parameter.
Voreingestellte Drehzahl
DI2 / DI4
0 / 0: Drehzahl 1 = 1800 U/min
1 / 0: Drehzahl 2 = 1600 U/min
0 / 1: Drehzahl 3 = 1350 U/min
1 / 1: Drehzahl 4 = 1150 U/min
Öffnen: Stopp
Geschlossen: Start
Stromversorgung (max. 100 mA)
Stromanschluss | 6
3 2 1
7 6
