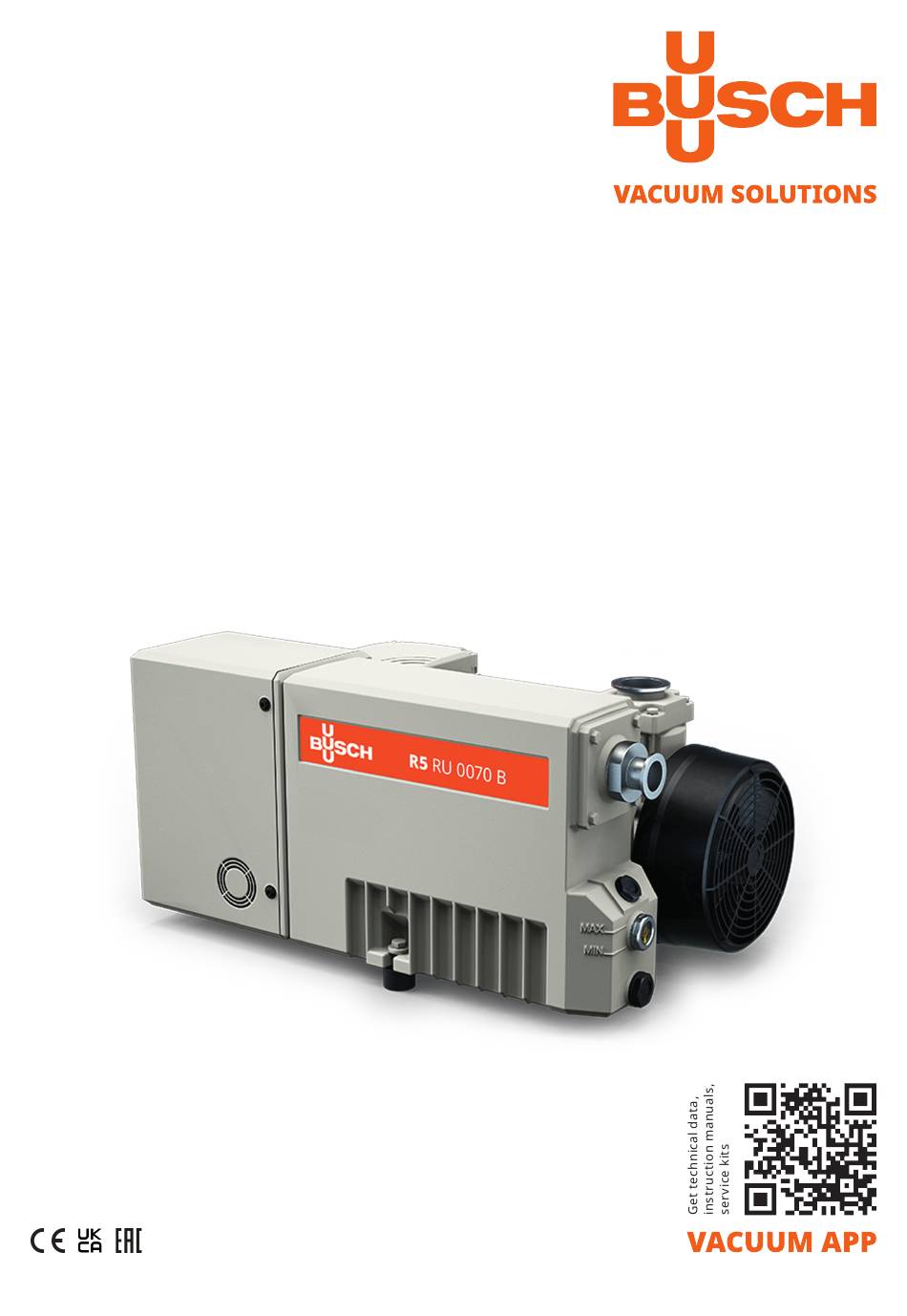

- Seite 1 Betriebsanleitung Drehschieber-Vakuumpumpen, ölgeschmiert RU 0050 B, RU 0070 B 0870207456/A0002_de / Übersetzung der Originalbetriebsanleitung / Änderungen vorbehalten 22.07.2021...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheit..........................3 2 Produktbeschreibung ........................4 2.1 Funktionsprinzip ....................... 5 2.2 Anwendung ........................5 2.3 Technische Standardeigenschaften ................... 5 2.3.1 Frequenzgesteuerter Antrieb ................. 5 2.3.2 LED-Display......................5 2.3.3 E/A und Kommunikationsanschluss ............... 5 2.4 Optionales Zubehör ......................6 2.4.1 PC-Software ......................6 2.4.2 Manuelle Steuereinheit .................. -
Seite 3: Sicherheit
Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorg- fältig durch. Bei Fragen wenden Sie sich bitte an Ihre Busch-Vertretung. Nachdem Sie diese Betriebsanleitung sorgfältig durchgelesen haben, bewahren Sie sie auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können. -
Seite 4: Produktbeschreibung
2 | Produktbeschreibung Produktbeschreibung LED "A1" Axiallüfter E/A und Kommunikationsanschluss Ringschraube Luftentölelement Sauganschluss LED-Anzeige (nur A1) Netzanschluss Typenschild Ölablassschraube Öleinfüllschraube Ölabscheider Ölschauglas Abluftanschluss Frequenzgesteuerter Antrieb HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird die Vakuumpumpe mit dem Ausdruck „Maschine“ be- zeichnet. HINWEIS Abbildungen In dieser Betriebsanleitung können die Abbildungen von dem Aussehen der Maschine... -
Seite 5: Funktionsprinzip
Gasen konzipiert. Die Beförderung anderer Medien führt zu einer erhöhten thermischen und/oder me- chanischen Belastung der Maschine und darf nur nach Rücksprache mit Busch erfolgen. Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine ist für eine Innenanwendung ausgelegt, bei einer Außeninstallation, kon- taktieren Sie Busch, um gegebenenfalls besondere Vorkehrungen zu treffen. -
Seite 6: Optionales Zubehör
2 | Produktbeschreibung 2.4 Optionales Zubehör 2.4.1 PC-Software Zur Festlegung von Parameter-Einstellungen mit einem Computer ist eine PC-Software sowie ein entsprechendes Verbindungskabel erhältlich. 2.4.2 Manuelle Steuereinheit Mit dem Bedienpanel können die Maschine sowie Parametereinstellungen einfach vor Ort gesteuert bzw. angepasst werden. 6 / 28 0870207456_RU0050-0070B_A0002_IM_de... -
Seite 7: Transport
Transport | 3 Transport WARNUNG Schwebende Last. Verletzungsgefahr! • Gehen, stehen bzw. arbeiten Sie keinesfalls unter schwebenden Lasten. WARNUNG Anheben der Maschine an der Hebeöse des Motors. Verletzungsgefahr! • Heben Sie die Maschine nicht an einer der Hebeösen des Motors an. Heben Sie die Maschine nur so an, wie gezeigt. -
Seite 8: Lagerung
4 | Lagerung Lagerung • Schließen Sie alle Öffnungen mit Klebeband oder verwenden Sie erneut die im Liefer- umfang enthaltenen Kappen. ACHTUNG Lange Lagerung. Gefahr der Beschädigung der Maschine! • Aufgrund elektrochemischer Prozesse können die Kondensatoren des Frequenzgesteu- erten Antriebs durch lange Lagerung Schaden nehmen. Im schlimmsten Fall kann dies zu einem Kurzschluss und in der Folge zur Beschädigung des Frequenzgesteuerten An- triebs der Maschine führen. -
Seite 9: Anschlussleitungen/-Rohre
• Stellen Sie sicher, dass alle Abdeckungen, Schutzvorrichtungen usw. angebracht sind. Wenn die Maschine höher als 1000 Meter über NN installiert wird: • Wenden Sie sich an eine Kontaktperson von Busch. Der Motor muss in der Leis- tung beschränkt oder die Umgebungstemperatur begrenzt werden. -
Seite 10: Ablaufanschluss
Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Nur von Busch freigegebene und empfohlene Öle verwenden. Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [► 22] und Öl [► 22]. 1x Dichtungsring, Teilenr.: 0486 000 590 Ölniveau prüfen... -
Seite 11: Elektrischer Anschluss
• Stellen Sie sicher, dass der Motor der Maschine nicht durch elektrische oder elektro- magnetische Impulse der Stromversorgung beeinträchtigt wird. Wenden Sie sich ggf. an Busch. • Die EMV-Klasse der Maschine muss die Anforderungen Ihres Versorgungsnetzes erfül- len, bei Bedarf muss eine zusätzliche Entstörvorrichtung vorgesehen werden (EMV- Klasse der Maschine siehe Technische Daten [► 22]). -
Seite 12: Schaltplan E/A- Und Kommunikationsanschluss
Eingangsstromversorgung (max. 100 mA) "Logik 0" ► Eingangsspannung = 0 … 4 VDC "Logik 1" ► Eingangsspannung = 8 … 30 VDC Kommunikationsanschluss über Modbus (RS485): Weitere Informationen erhalten Sie von Ihrer Busch-Vertretung. Inbetriebnahme ACHTUNG Die Maschine kann unbefüllt (ohne Öl) ausgeliefert werden. -
Seite 13: Dauerbetrieb
Inbetriebnahme | 6 ACHTUNG Häufiges Ein- und Ausschalten durch Ein- und Ausschalten der Stromversorgung. Gefahr der Beschädigung der Maschine! Die Maschine darf maximal 1x pro Minute durch Ein- und Ausschalten der Stromversor- gung eingeschaltet werden. Zwischen dem Ausschalten und dem Wiedereinschalten der Stromversorgung müssen mindestens 10 Sekunden liegen. -
Seite 14: Wartung
7 | Wartung Wartung GEFAHR Wartungsarbeiten ohne Trennen der Stromversorgung des frequenzgesteuerten An- triebs. Stromschlaggefahr. • Trennen Sie den frequenzgesteuerten Antrieb von der Stromversorgung und isolieren Sie ihn, bevor Sie Arbeiten daran durchführen. Nach dem Abschalten der Stromversorgung stehen die Klemmen und das Innere des frequenzgesteuerten Antriebs noch für bis zu 10 Minuten unter Hochspannung. -
Seite 15: Wartungsplan
Verletzungsgefahr Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. • Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihren Busch-Vertreter. Er hilft Ihnen gerne weiter. • Schalten Sie die Maschine aus und sperren Sie sie, um ein versehentliches Einschalten zu verhindern. -
Seite 16: Ölwechsel
ACHTUNG Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Nur von Busch freigegebene und empfohlene Öle verwenden. 1x O-Ring, Teilenr.: Ablaufwanne 0486 000 505 Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [► 22] und Öl [► 22]. -
Seite 17: Wechsel Des Luftentölelements
Wartung | 7 7.4 Wechsel des Luftentölelements 10 mm-Schraubenschlüssel 10 mm-Schraubenschlüssel Original-Ersatzteile von Busch O- ring 2x Abluftfilter (EF), Teilenr.: 0532 140 156 1x Flachdichtung Teilenr.: 0480 000 112 0870207456_RU0050-0070B_A0002_IM_de 17 / 28... -
Seite 18: Instandsetzung
Fremdstoffen kontaminiert war: • Dekontaminieren Sie die Maschine bestmöglich und geben Sie den Kontaminie- rungsstatus anhand einer „Kontaminationserklärung“ an. Busch akzeptiert ausschließlich Maschinen, der eine vollständig ausgefüllte und rechts- kräftig unterzeichnete „Kontaminationserklärung“ beigefügt ist. (Das Formular kann un- ter www.buschvacuum.com heruntergeladen werden.) Außerbetriebnahme... -
Seite 19: Ersatzteile
Verwendung nicht freigegebener Ersatzteile Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Wir empfehlen, ausschließlich originale Ersatzteile und Verbrauchsmaterialien von Busch zu verwenden, um die ordnungsgemäße Funktion der Maschine und die Einhal- tung der Gewährleistungsbedingungen sicherzustellen. Ersatzteilsatz Beschreibung Teilenr. - Seite 20 • Lassen Sie die Maschine in großen Mengen wurden spülen (wenden Sie sich in die Maschine gesaugt. an Busch). Zur Behebung von Problemen, die nicht im Störungsbehebungsabschnitt aufgeführt sind, wenden Sie sich an Ihre Busch Vertretung. 20 / 28 0870207456_RU0050-0070B_A0002_IM_de...
-
Seite 21: Schaltplan
Schaltplan | 12 12 Schaltplan 0870207456_RU0050-0070B_A0002_IM_de 21 / 28... -
Seite 22: Technische Daten
13 | Technische Daten 13 Technische Daten RU 0050 B RU 0070 B Nennsaugvermögen (60 Hz) m³/h Enddruck hPa (mbar) abs. 0,05 Motornennleistung (60 Hz) Nennstromstärke für 1~ 200-240 V ±10 % Interne Sicherung (TT) Max. Fehlerstrom gemäß EN 61010-1/A1 < 3,5 Netzfrequenz 50/60 Zulässiger Drehzahlbereich (38 …... -
Seite 23: Eu-Konformitätserklärung
15 EU-Konformitätserklärung Die vorliegende EU-Konformitätserklärung und die auf dem Typenschild angebrachte CE-Kennzeichnung gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. -
Seite 24: Uk-Konformitätserklärung
16 UK-Konformitätserklärung Die vorliegende Konformitätserklärung und die auf dem Typenschild angebrachte UKCA-Kennzeichnung gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unternehmen) der übergeordneten Maschine bzw. - Seite 25 Sicherheit von Maschinen. Sicherheitsbezogene Teile von Steuerungen. Allgemei- ne Gestaltungsleitsätze Falls Steuerungen integriert sind. Juristische Person mit der Befugnis, die technischen Unterlagen Busch (UK) Ltd zu erstellen, und Importeur im Vereinigten Königreich 30 Hortonwood (wenn der Hersteller nicht im Vereinigten Königreich ansässig ist): Telford - UK Maulburg, 18.05.2021...
