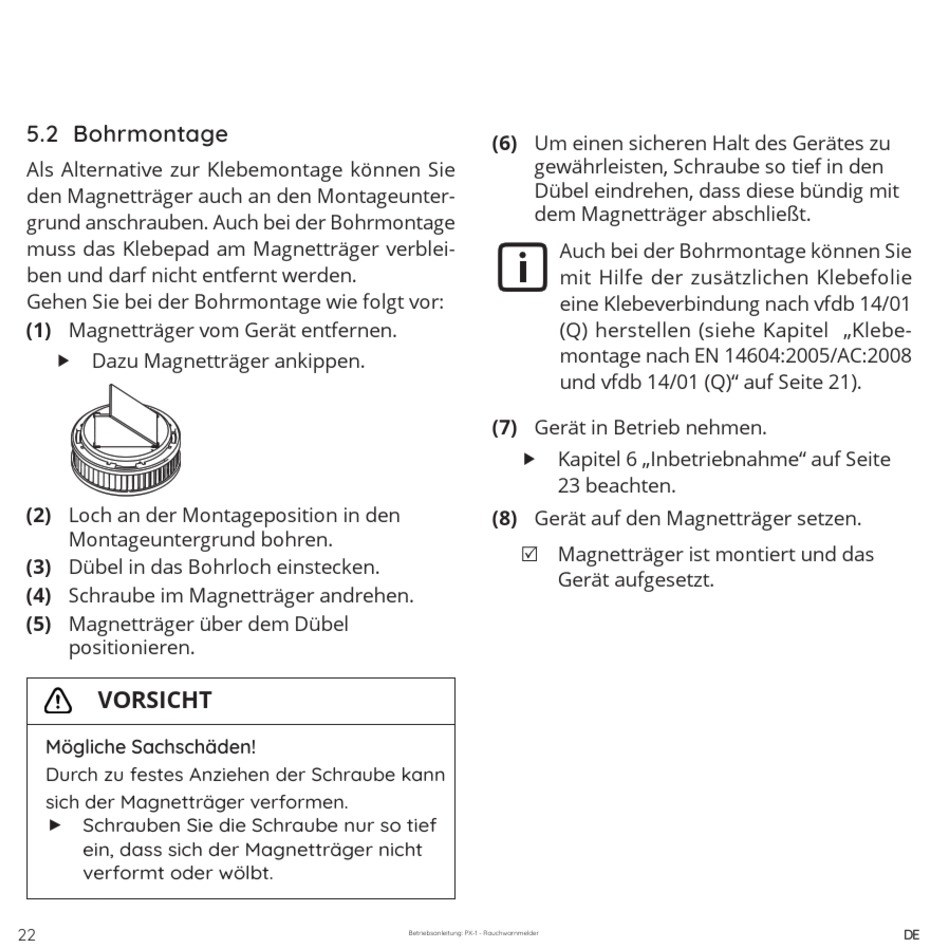

5.2 Bohrmontage
Als Alternative zur Klebemontage können Sie
den Magnetträger auch an den Montageunter-
grund anschrauben. Auch bei der Bohrmontage
muss das Klebepad am Magnetträger verblei-
ben und darf nicht entfernt werden.
Gehen Sie bei der Bohrmontage wie folgt vor:
(1) Magnetträger vom Gerät entfernen.
f Dazu Magnetträger ankippen.
(2) Loch an der Montageposition in den
Montageuntergrund bohren.
(3) Dübel in das Bohrloch einstecken.
(4) Schraube im Magnetträger andrehen.
(5) Magnetträger über dem Dübel
positionieren.
VORSICHTGEFAHR
Mögliche Sachschäden!
Durch zu festes Anziehen der Schraube kann
sich der Magnetträger verformen.
Schrauben Sie die Schraube nur so tief
f
ein, dass sich der Magnetträger nicht
verformt oder wölbt.
22
(6) Um einen sicheren Halt des Gerätes zu
gewährleisten, Schraube so tief in den
Dübel eindrehen, dass diese bündig mit
dem Magnetträger abschließt.
Auch bei der Bohrmontage können Sie
mit Hilfe der zusätzlichen Klebefolie
eine Klebeverbindung nach vfdb 14/01
(Q) herstellen (siehe Kapitel „Klebe-
montage nach EN 14604:2005/AC:2008
und vfdb 14/01 (Q)" auf Seite 21).
(7) Gerät in Betrieb nehmen.
f Kapitel 6 „Inbetriebnahme" auf Seite
23 beachten.
(8) Gerät auf den Magnetträger setzen.
5 Magnetträger ist montiert und das
Gerät aufgesetzt.
