Verdrahtung
A Feldbus-Gerätestecker
B Feldanzeiger
C Gerätestecker am Gehäuse (male)
16
Beim Zuschrauben des Panzergewindes wird die Iris-Feder auf den Schirm gequetscht und
stellt so eine leitende Verbindung zwischen Abschirmung und dem Metallgehäuse her.
Eine Anschlussbox bzw. eine Steckverbindung ist als Teil der Abschirmung (Faradayscher
Käfig) zu sehen. Dies gilt besonders für abgesetzte Boxen, wenn diese über ein steckbares
Kabel mit einem PROFIBUS® PA Gerät verbunden sind. In einem solchen Fall ist ein metal-
lischer Stecker zu verwenden, bei dem die Kabelabschirmung am Steckergehäuse aufgelegt
wird (z.B. vorkonfektionierte Kabel).

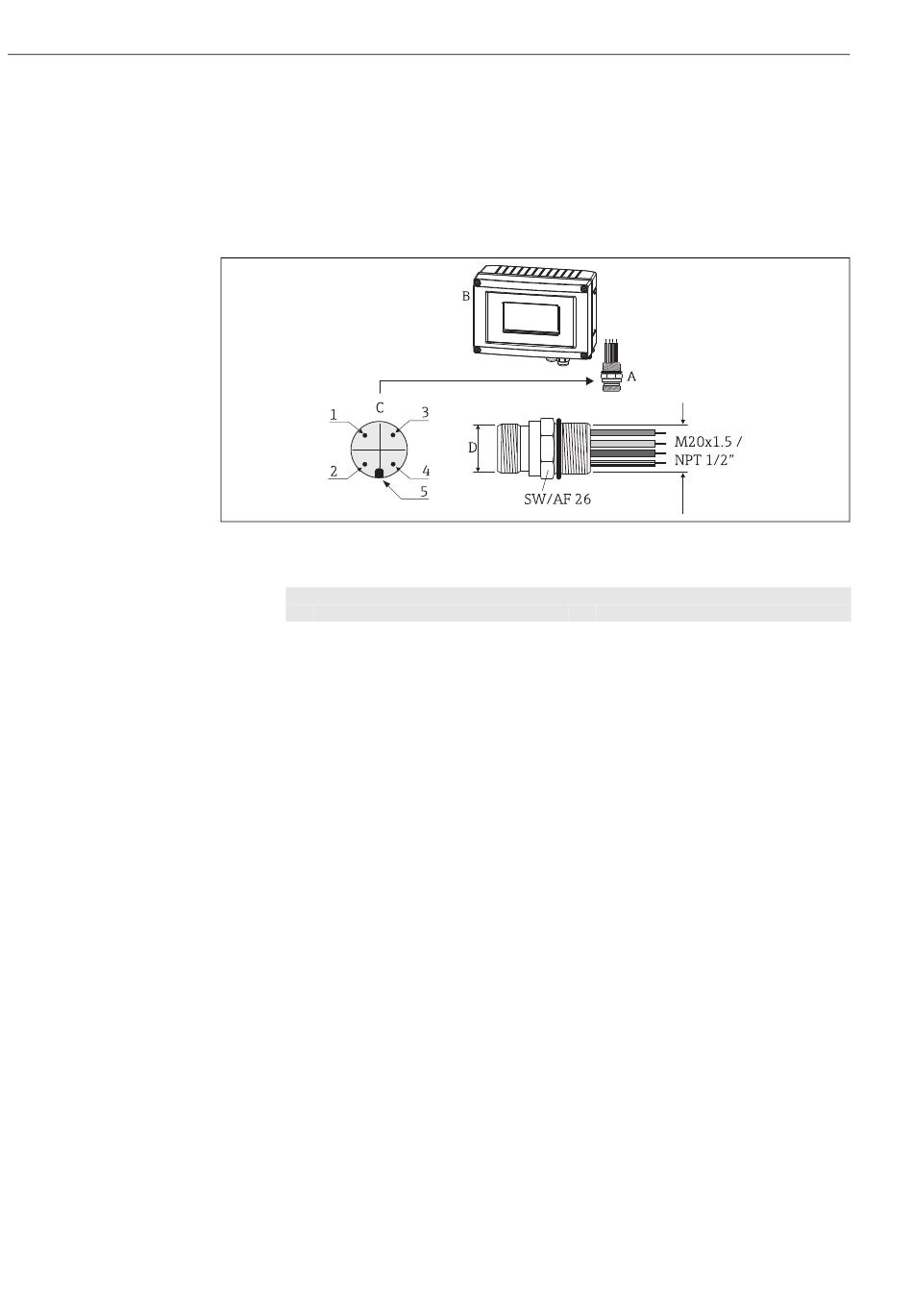

Abb. 10: Gerätestecker für den Anschluss an den PROFIBUS® PA Feldbus
D Stecker 7/8"
1 Braune Leitung: PA+ (Klemme 1)
2 Grün-gelbe Leitung: Erdung
3 Blaue Leitung: PA- (Klemme 2)
4 Graue Leitung: Schirmung
5 Positioniernase
Technische Daten Gerätestecker:
• Schutzart IP 67 (NEMA 4x)
• Umgebungstemperatur: –40...+105 °C (–40...+221 °F)
5.3 Kabelspezifikation PROFIBUS® PA
5.3.1 Kabeltyp
Für den Anschluss des Geräts an den Feldbus sind grundsätzlich zweiadrige Kabel empfeh-
lenswert. In Anlehnung an die IEC 61158-2 (MBP) können beim FOUNDATION Fieldbus™
vier unterschiedliche Kabeltypen (A, B, C, D) verwendet werden, wobei nur die Kabeltypen
A und B abgeschirmt sind.
• Speziell bei Neuinstallationen ist der Kabeltyp A oder B zu bevorzugen. Nur diese Typen
besitzen einen Kabelschirm, der ausreichenden Schutz vor elektromagnetischen Störun-
gen und damit höchste Zuverlässigkeit bei der Datenübertragung gewährleistet. Beim
Kabeltyp B dürfen mehrere Feldbusse (gleicher Schutzart) in einem Kabel betrieben wer-
den. Andere Stromkreise im gleichen Kabel sind unzulässig.
• Erfahrungen aus der Praxis haben gezeigt, dass die Kabeltypen C und D wegen der fehlen-
den Abschirmung nicht verwendet werden sollten, da die Störsicherheit oftmals nicht den
im Standard beschriebenen Anforderungen genügt.
Die elektrischen Kenndaten des Feldbuskabels sind nicht festgelegt, bei der Auslegung des
Feldbusses bestimmen diese jedoch wichtige Eigenschaften wie z.B. überbrückbare Entfer-
nungen, Anzahl Teilnehmer, elektromagnetische Verträglichkeit, usw.
Pinbelegung / Farbcodes
D Stecker M12
1 Graue Leitung: Schirmung
2 Braune Leitung: PA+ (Klemme 1)
3 Blaue Leitung: PA- (Klemme 2)
4 Grün-gelbe Leitung: Erdung
5 Positioniernase
RID16
A0021545
