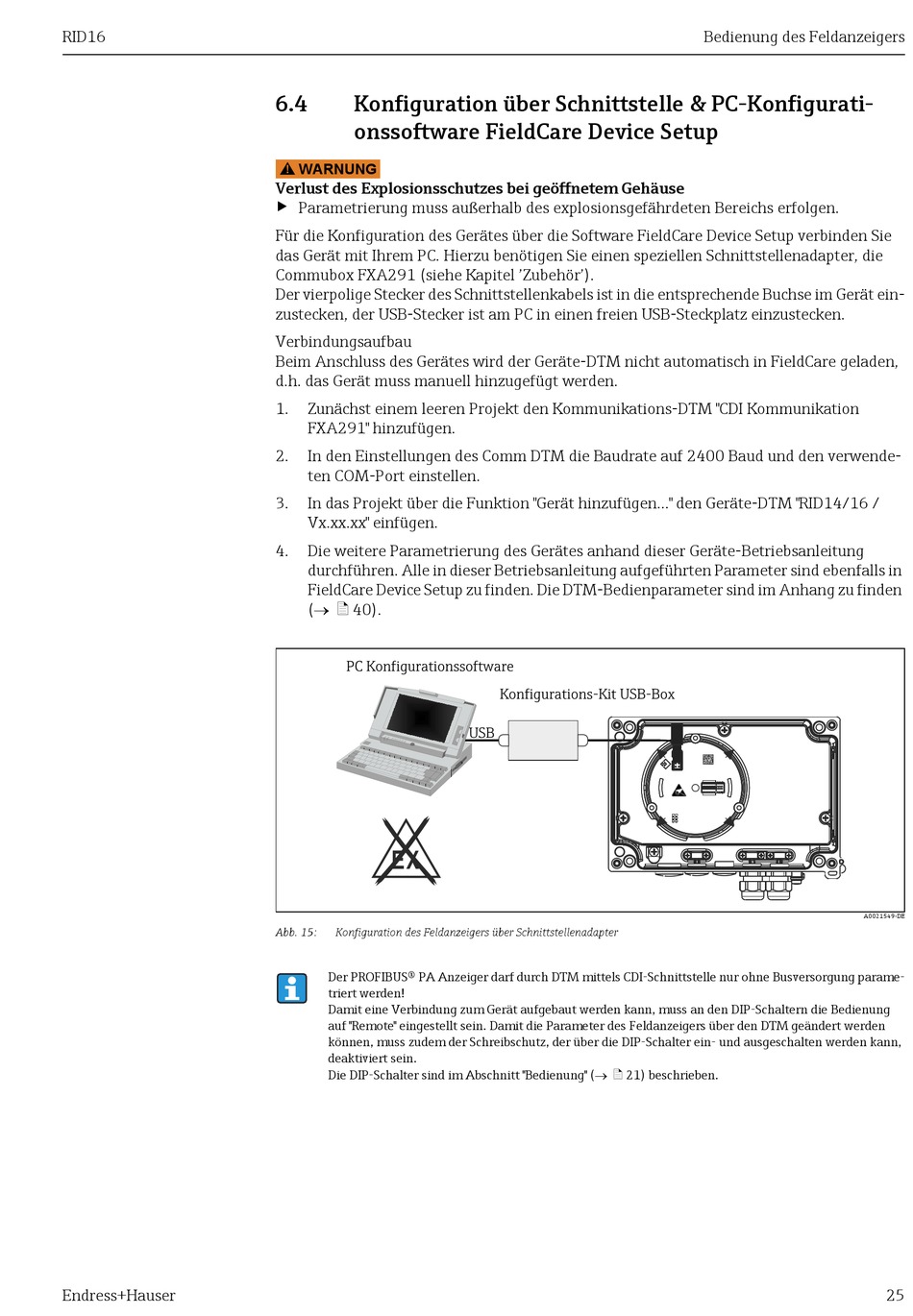

6.4 Konfiguration über Schnittstelle & PC-Konfigurati-
onssoftware FieldCare Device Setup
WARNUNG
!
Verlust des Explosionsschutzes bei geöffnetem Gehäuse
‣
Parametrierung muss außerhalb des explosionsgefährdeten Bereichs erfolgen.
Für die Konfiguration des Gerätes über die Software FieldCare Device Setup verbinden Sie
das Gerät mit Ihrem PC. Hierzu benötigen Sie einen speziellen Schnittstellenadapter, die
Commubox FXA291 (siehe Kapitel 'Zubehör').
Der vierpolige Stecker des Schnittstellenkabels ist in die entsprechende Buchse im Gerät ein-
zustecken, der USB-Stecker ist am PC in einen freien USB-Steckplatz einzustecken.
Verbindungsaufbau
Beim Anschluss des Gerätes wird der Geräte-DTM nicht automatisch in FieldCare geladen,
d.h. das Gerät muss manuell hinzugefügt werden.
1. Zunächst einem leeren Projekt den Kommunikations-DTM "CDI Kommunikation
FXA291" hinzufügen.
2. In den Einstellungen des Comm DTM die Baudrate auf 2400 Baud und den verwende-
ten COM-Port einstellen.
3. In das Projekt über die Funktion "Gerät hinzufügen..." den Geräte-DTM "RID14/16 /
Vx.xx.xx" einfügen.
4. Die weitere Parametrierung des Gerätes anhand dieser Geräte-Betriebsanleitung
durchführen. Alle in dieser Betriebsanleitung aufgeführten Parameter sind ebenfalls in
FieldCare Device Setup zu finden. Die DTM-Bedienparameter sind im Anhang zu finden
( ä 40).
PC Konfigurationssoftware
.
Abb. 15: Konfiguration des Feldanzeigers über Schnittstellenadapter
Der PROFIBUS® PA Anzeiger darf durch DTM mittels CDI-Schnittstelle nur ohne Busversorgung parame-
triert werden!
Damit eine Verbindung zum Gerät aufgebaut werden kann, muss an den DIP-Schaltern die Bedienung
auf "Remote" eingestellt sein. Damit die Parameter des Feldanzeigers über den DTM geändert werden
können, muss zudem der Schreibschutz, der über die DIP-Schalter ein- und ausgeschalten werden kann,
deaktiviert sein.
Die DIP-Schalter sind im Abschnitt "Bedienung" ( ä 21) beschrieben.
Konfigurations-Kit USB-Box
USB
Bedienung des Feldanzeigers
A0021549-DE
