5.2.2 Feldbus-Gerätestecker
Optional kann in das Feldgehäuse, anstelle einer Kabelverschraubung, ein Feldbus Geräte-
stecker eingeschraubt werden. Feldbus-Gerätestecker können bei Endress+Hauser als Zube-
hörteil bestellt werden (siehe Kap. 8 'Zubehör').
Die Anschlusstechnik beim FOUNDATION Fieldbus™ ermöglicht es, Messgeräte über ein-
heitliche mechanische Anschlüsse wie T-Abzweiger, Verteilerbausteine usw. an den Feldbus
anzuschließen.
Diese Anschlusstechnik mit vorkonfektionierten Verteilerbausteinen und Steckverbindern
besitzt gegenüber der konventionellen Verdrahtung erhebliche Vorteile:
• Feldgeräte können während des normalen Messbetriebs jederzeit entfernt, ausgetauscht
oder neu hinzugefügt werden. Die Kommunikation wird nicht unterbrochen.
• Installation und Wartung sind wesentlich einfacher.
• Vorhandene Kabelinfrastrukturen sind sofort nutz- und erweiterbar, z.B. beim Aufbau
neuer Sternverteilungen mit Hilfe von 4- oder 8-kanaligen Verteilerbausteinen.

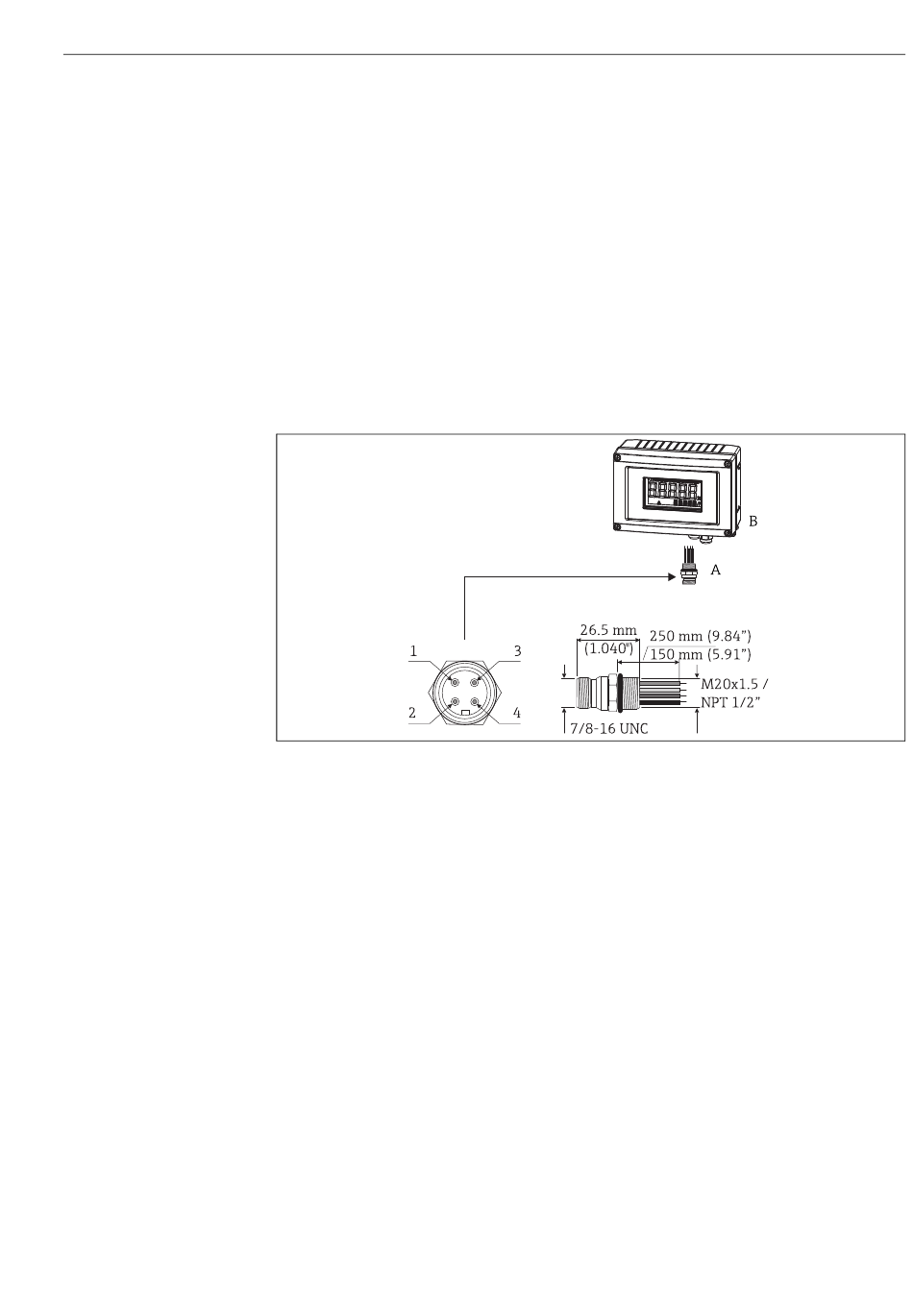

Abb. 10: Gerätestecker für den Anschluss an den FOUNDATION Fieldbus™
A Feldbus-Gerätestecker
– 1 Blaue Leitung: FF- (Klemme 2)
– 2 Braune Leitung: FF+ (Klemme 1)
– 3 Graue Leitung: Schirmung
– 4 Grün/gelbe Leitung: Erde
B Feldanzeiger
Technische Daten Gerätestecker:
• Schutzart IP 67 (NEMA 4x)
• Umgebungstemperatur: –40...+105 °C (–40...+221 °F)
5.3

Kabelspezifikation FOUNDATION Fieldbus™

5.3.1 Kabeltyp
Für den Anschluss des Messgerätes an den FOUNDATION Fieldbus™-H1 sind grundsätzlich
zweiadrige Kabel empfehlenswert. In Anlehnung an die IEC 61158-2 (MBP) können beim
FOUNDATION Fieldbus™ vier unterschiedliche Kabeltypen (A, B, C, D) verwendet werden,
wobei nur die Kabeltypen A und B abgeschirmt sind.
Verdrahtung
a0011637
