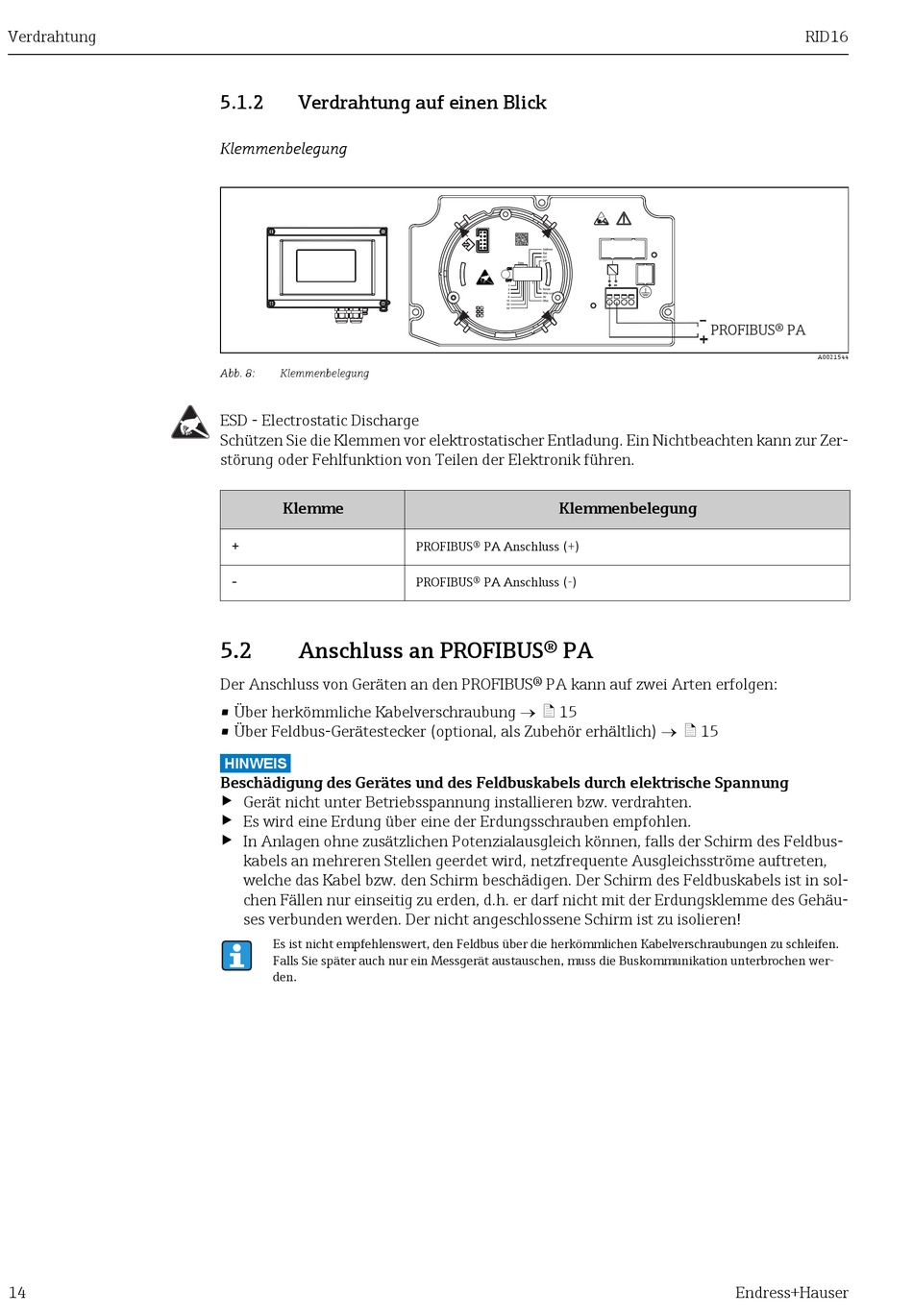

5.1.2

Verdrahtung auf einen Blick

Klemmenbelegung
Abb. 8: Klemmenbelegung
ESD - Electrostatic Discharge
Schützen Sie die Klemmen vor elektrostatischer Entladung. Ein Nichtbeachten kann zur Zer-
störung oder Fehlfunktion von Teilen der Elektronik führen.
Klemme
+
-
5.2 Anschluss an PROFIBUS® PA
Der Anschluss von Geräten an den PROFIBUS® PA kann auf zwei Arten erfolgen:
• Über herkömmliche Kabelverschraubung  ä 15
• Über Feldbus-Gerätestecker (optional, als Zubehör erhältlich)  ä 15
HINWEIS
Beschädigung des Gerätes und des Feldbuskabels durch elektrische Spannung
‣
Gerät nicht unter Betriebsspannung installieren bzw. verdrahten.
‣
Es wird eine Erdung über eine der Erdungsschrauben empfohlen.
‣
In Anlagen ohne zusätzlichen Potenzialausgleich können, falls der Schirm des Feldbus-
kabels an mehreren Stellen geerdet wird, netzfrequente Ausgleichsströme auftreten,
welche das Kabel bzw. den Schirm beschädigen. Der Schirm des Feldbuskabels ist in sol-
chen Fällen nur einseitig zu erden, d.h. er darf nicht mit der Erdungsklemme des Gehäu-
ses verbunden werden. Der nicht angeschlossene Schirm ist zu isolieren!
Es ist nicht empfehlenswert, den Feldbus über die herkömmlichen Kabelverschraubungen zu schleifen.
Falls Sie später auch nur ein Messgerät austauschen, muss die Buskommunikation unterbrochen wer-
den.
Klemmenbelegung
PROFIBUS® PA Anschluss (+)
PROFIBUS® PA Anschluss (-)
RID16
A0021544
