TI01043K/09/DE/08.23-00
71614059
2023-04-23

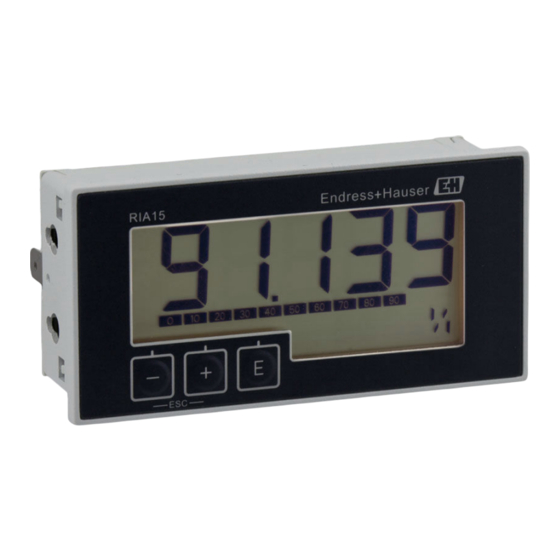

Kompakter, universell einsetzbarer Prozessanzeiger mit sehr niedrigem
Spannungsabfall zur Anzeige von 4 ... 20 mA/HART® Signalen
Anwendungsgebiet
• Anzeige von 4 ... 20 mA Messwerten bzw. optional bis zu 4
HART
®
Prozessvariablen eines Sensors in allen Industrien
• Verwendung als Primary oder Secondary HART

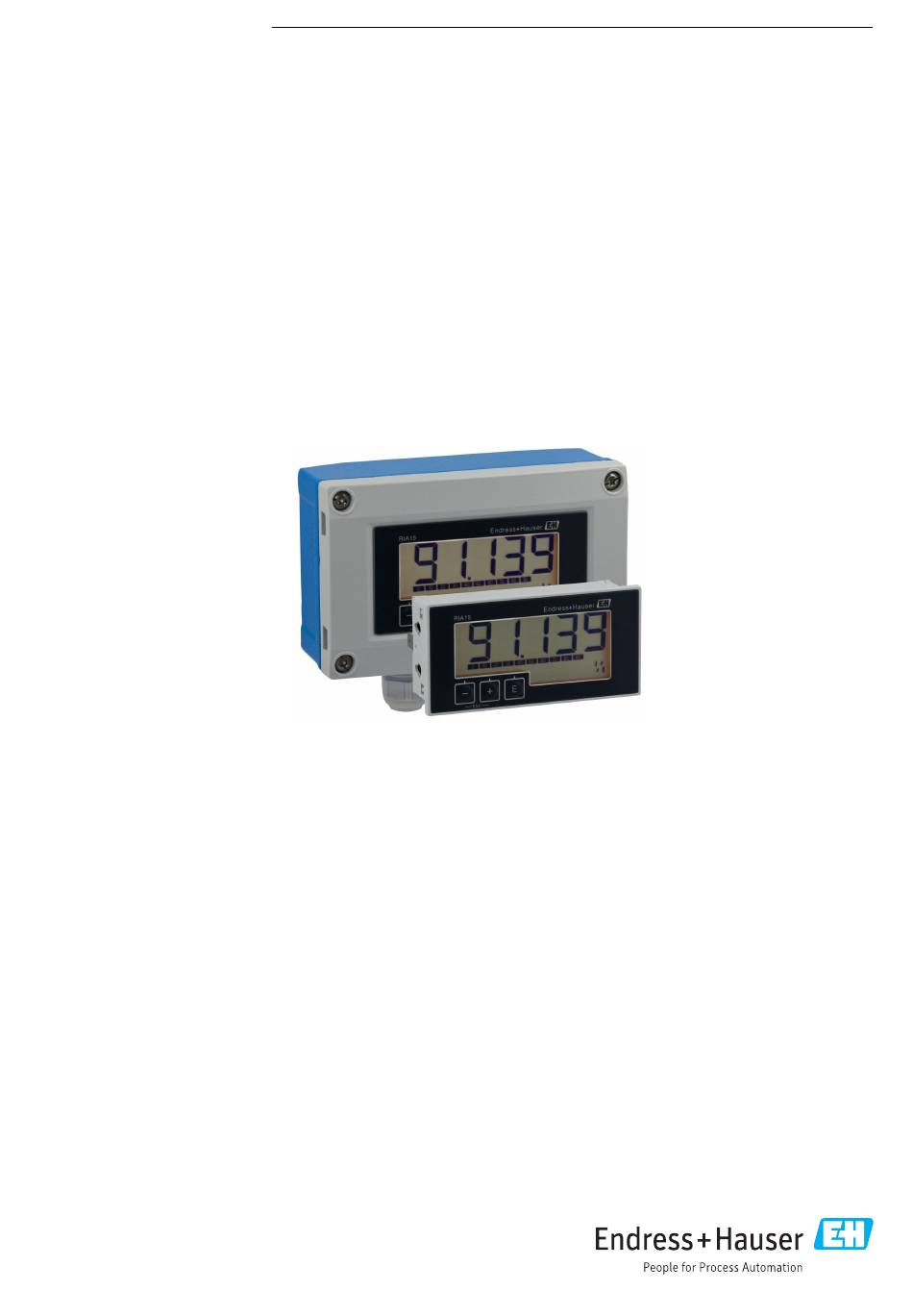

• Schalttafeleinbau- oder Feldgehäuse als vor-Ort-Anzeige
• Skalierbarer Anzeigewert
Products
Technische Information
RIA15
Schleifengespeister 4 ... 20 mA Prozessanzeiger mit
optionaler HART® Kommunikation
®
Master
Solutions
Ihre Vorteile
• Keine externe Versorgung notwendig
• Spannungsabfall ≤1 V (HART
• 5-stellige Messwertanzeige in 17 mm (0,67 in) Ziffernhöhe
mit Dimension, Bargraph und aktivierbarer Hintergrundbe-
leuchtung
• Geringe Einbautiefe
• Einfache 3-Tastenbedienung zur Parametrierung
• Internationale Zulassungen wie ATEX, IECEx, FM, CSA,
NEPSI, JPN Ex, UK-CA, UL C/US, Schiffbauzulassung
• SIL-Option für den Einsatz in Sicherheitseinrichtungen nach
IEC 61508 bis SIL 2
Services
®
≤1,9 V)
Werbung
Verwandte Anleitungen für Endress+Hauser RIA15
Inhaltszusammenfassung für Endress+Hauser RIA15
- Seite 1 Products Solutions Services TI01043K/09/DE/08.23-00 71614059 2023-04-23 Technische Information RIA15 Schleifengespeister 4 ... 20 mA Prozessanzeiger mit optionaler HART® Kommunikation Kompakter, universell einsetzbarer Prozessanzeiger mit sehr niedrigem Spannungsabfall zur Anzeige von 4 ... 20 mA/HART® Signalen Anwendungsgebiet Ihre Vorteile • Anzeige von 4 … 20 mA Messwerten bzw. optional bis zu 4 •...
- Seite 2 RIA15 Arbeitsweise und Systemaufbau Messprinzip Der Prozessanzeiger RIA15 wird in die 4 … 20 mA oder HART ® -Schleife eingebunden und gibt das ® Messsignal bzw. HART Prozessvariablen in digitaler Form wieder. Der Prozessanzeiger benötigt keine Hilfsenergie, sondern wird direkt aus der Stromschleife gespeist.
- Seite 3 RIA15 Messbereich 4 … 20 mA (skalierbar, Verpolungsschutz) Max. Eingangsstrom 200 mA Energieversorgung Klemmenbelegung HINWEIS SELV / Class 2 Gerät ‣ Das Gerät darf nur von einem Netzteil mit energiebegrenztem Stromkreis nach IEC 61010-1 gespeist werden: ' S ELV oder Class 2 circuit' .
- Seite 4 RIA15 Anschluss ohne Hintergrundbe- Anschluss mit Hintergrundbeleuch- leuchtung tung Anschluss mit SPS und Trans- mitter A0019720 A0019721 1 SPS 1 SPS Anschluss ohne Messumfor- merspeisung direkt im 4 … 20 mA Stromkreis A0017708 A0017709 2 Stromquelle 4...20 mA 2 Stromquelle 4...20 mA Anschluss HART ®...
- Seite 5 RIA15 Schaltbild / Beschreibung 4-Leiter Sensor mit Prozessanzeiger und Messumformerspeisung, mit Hintergrundbeleuchtung A0019571 HART® Widerstand Strom Messgerät Sensor Stromversorgung Stromausgang mit Prozessanzeiger und Aktor (z.B. Stellventil), ohne Hintergrundbeleuchtung A0019573 Aktor Stromversorgung Stromausgang Stromausgang mit Prozessanzeiger und Aktor (z.B. Stellventil), mit Hin-...
- Seite 6 Hintergrundbe- leuchtung A0019722 Sensoren Stromversorgung HART® Widerstand 2-Leiter Sensor mit Prozessanzeiger und Speisetrenner (z.B. RN-Produkt- familie von Endress+Hauser) als Messumformerspeisung A0019576 Sensor HART® Primary Master HART® Widerstand Speisetrenner Der HART®-Kommunikationswiderstand von 230 Ω in der Signalleitung ist bei einer nieder- ohmigen Versorgung immer erforderlich.
- Seite 7 RIA15 Anschluss mit optionalem HART®-Kommunikationswiderstandsmodul Schaltbild / Beschreibung 2-Leiter Sensor mit Prozessanzeiger und Messumformerspei- sung, ohne Hinter- grundbeleuchtung A0020839 HART® Kommunikationswiderstandsmodul Sensor Stromversorgung 2-Leiter Sensor mit Prozessanzeiger und Messumformerspei- sung, mit Hintergrund- beleuchtung A0020840 HART® Kommunikationswiderstandsmodul Sensor Stromversorgung 4-Leiter Sensor mit...
- Seite 8 Zur Realisierung einer schaltbaren Hintergrundbeleuchtung wird eine zusätzliche, strombegrenzte Stromquelle benötigt (z.B. Speisetrenner der RN-Produktfamilie von Endress+Hauser), welche die Versorgung der LED-Hintergrundbeleuchtung von bis zu 7 RIA15 Prozessanzeigern übernimmt, ohne dass ein zusätzlicher Spannungsabfall in der Messschleife entsteht. Über einen externen Schal- ter kann die Hintergrundbeleuchtung ein- und ausgeschaltet werden.
- Seite 9 RIA15 Warmlaufzeit 10 Minuten Montage Einbauort Schalttafelgehäuse Das Gerät ist für den Einsatz in einer Schalttafel vorgesehen. Erforderlicher Schalttafelausschnitt 45x92 mm (1,77x3,62 in) Feldgehäuse Die Feldgehäusevariante ist für den Einsatz im Feld vorgesehen. Die Montage erfolgt direkt an eine Wand oder mittels optionalem Montagehalter an ein Rohr mit bis zu 2 " Durchmesser. Ein optionales Wetterschutzdach schützt das Gerät vor Witterungseinflüssen.
- Seite 10 RIA15 Konstruktiver Aufbau Bauform, Maße Schalttafeleinbaugehäuse 109.75 (4.32) 96 (3.78) 37 (1.46) 4.5 (0.18) mm (in) 89.5 (3.52) A0017721 2 Abmessungen des Schalttafelgehäuses Erforderlicher Schalttafelausschnitt 45x92 mm (1,77x3,62 in), max. Schalttafelstärke 13 mm (0,51 in). Feldgehäuse 131 (5.16) 55.5 (2.19)
- Seite 11 Der RIA15 kann für die Grundeinstellung des Micropilot FMR20 verwendet werden. RIA15 in Verbindung mit dem Micropilot FMR20 Über die 3 Bedientasten an der Front des RIA15 können die folgenden Einstellungen für den FMR20 vorgenommen werden: • Einheit • Leer- und Vollabgleich •...
- Seite 12 Der RIA15 kann für die Grundeinstellung des Gammapilot FMG50 verwendet werden. RIA15 in Verbindung mit dem Gammapilot FMG50 Über die 3 Bedientasten an der Front des RIA15 können die folgenden Einstellungen für den FMG50 vorgenommen werden: • Grundlegende Parametrierung Betriebsart "Level" (kontinuierliche Füllstandsmessung) •...
- Seite 13 • Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.
- Seite 14 RIA15 Gerätespezifisches Zubehör Wetterschutzdach 201 (7.91) 298 (11.73) (2.48) A0017731 5 Abmessungen Wetterschutzdach, Maßeinheit mm (in) Montageset für Wand-/Rohrmontage 11.5 82 (3.23) 115 (4.53) (0.45) A0017801 6 Abmessungen Montagehalter, Maßeinheit mm (in) HART ® -Kommunikati- onswiderstandsmodul 54 (2.13) 31 (1.22)
- Seite 15 RIA15 Ergänzende Dokumentation Auf den jeweiligen Produktseiten sowie im Download-Bereich der Endress+Hauser Internetseite (www.endress.com/downloads) sind folgende Dokumenttypen verfügbar (abhängig der gewählten Geräteausführung): Dokument Zweck und Inhalt des Dokuments Technische Information (TI) Planungshilfe für Ihr Gerät Das Dokument liefert alle technischen Daten zum Gerät und gibt einen Überblick, was rund um das Gerät bestellt werden kann.
