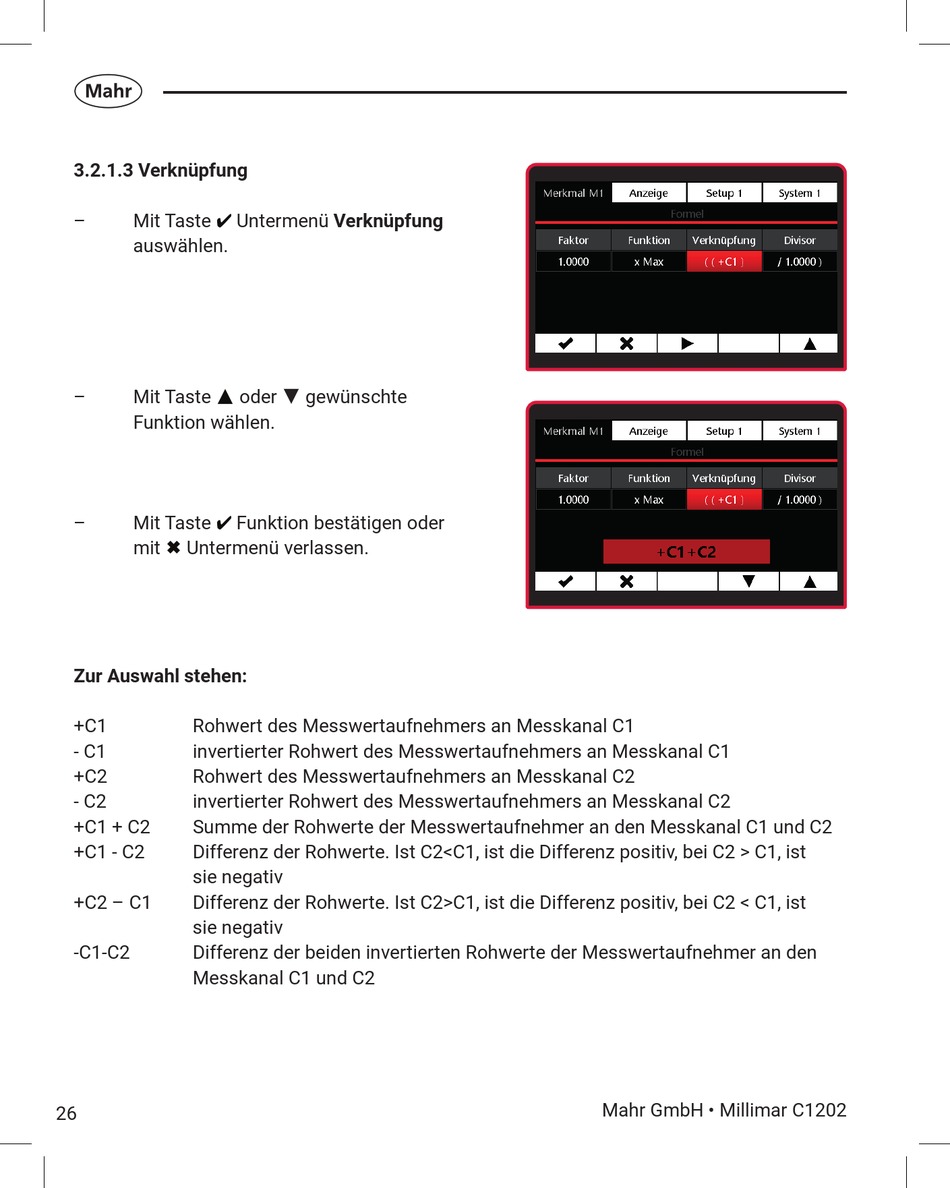

3.2.1.3 Verknüpfung
– Mit Taste
4
auswählen.
– Mit Taste
▲
Funktion wählen.
– Mit Taste
4
mit Untermenü verlassen.
Ó
Zur Auswahl stehen:
+C1 Rohwert des Messwertaufnehmers an Messkanal C1
- C1 invertierter Rohwert des Messwertaufnehmers an Messkanal C1
+C2 Rohwert des Messwertaufnehmers an Messkanal C2
- C2 invertierter Rohwert des Messwertaufnehmers an Messkanal C2
+C1 + C2 Summe der Rohwerte der Messwertaufnehmer an den Messkanal C1 und C2
+C1 - C2 Differenz der Rohwerte. Ist C2<C1, ist die Differenz positiv, bei C2 > C1, ist
sie negativ
+C2 – C1 Differenz der Rohwerte. Ist C2>C1, ist die Differenz positiv, bei C2 < C1, ist
sie negativ
-C1-C2 Differenz der beiden invertierten Rohwerte der Messwertaufnehmer an den
Messkanal C1 und C2
26
Untermenü Verknüpfung
oder ▼ gewünschte
Funktion bestätigen oder
