Endress+Hauser Smartec CLD18 Betriebsanleitung Seite 19

Smartec CLD18
1
2
X

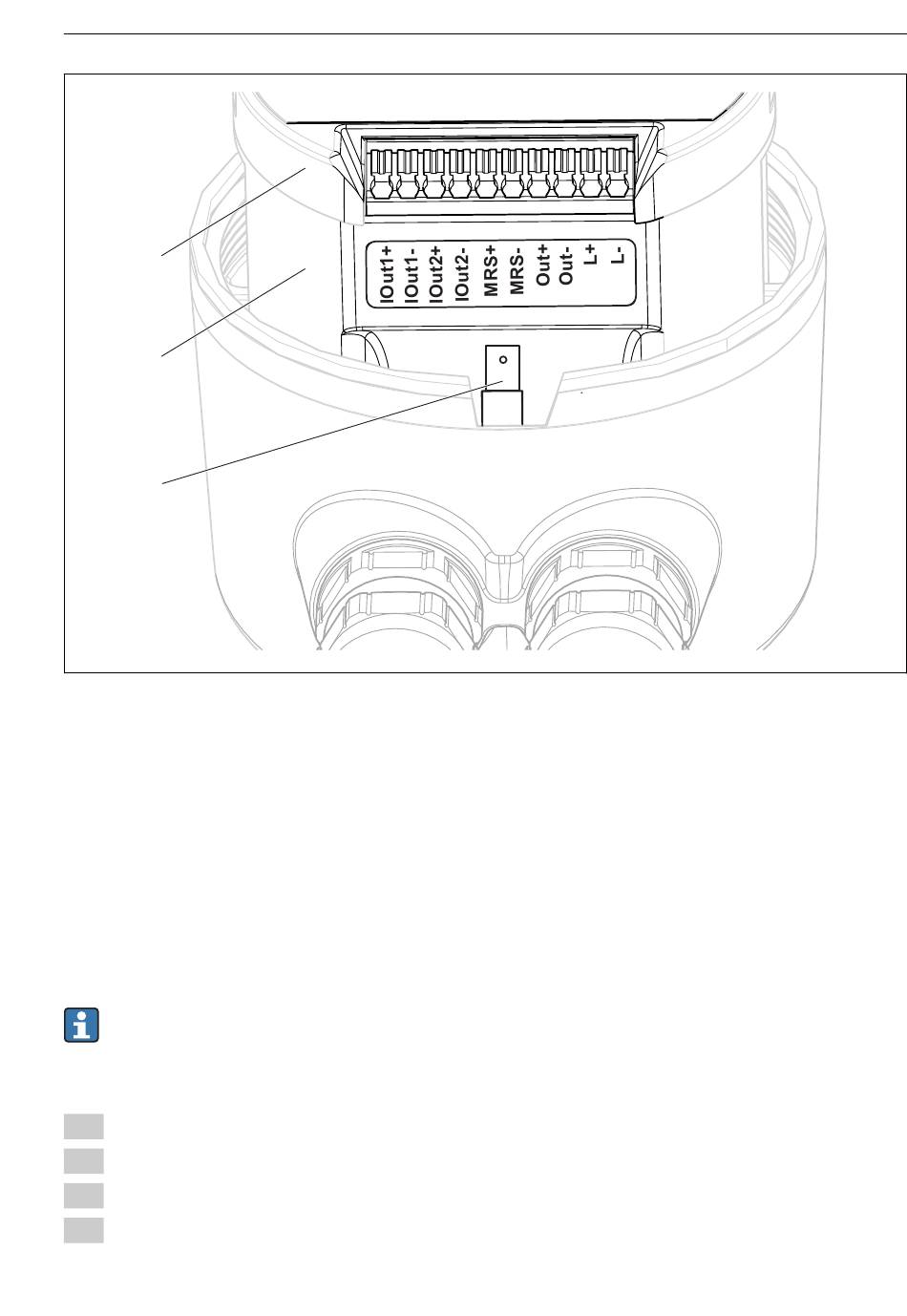

 10 Klemmenbelegung
IOut1 Stromausgang Leitfähigkeit
IOut2 Stromausgang Temperatur
Out Binärer Eingang (Messbereichsumschaltung)
MRS Alarmausgang (open-collector)
L+/L- Energieversorgung
X Anschlussstift für Gehäuseerde (Flachstecker 4,8 mm)
1 Deckel der Elektronikbox
2 Elektronikbox
Der empfohlene Kabelquerschnitt für die Anschlusskabel beträgt 0,5 mm
Kabelquerschnitt beträgt 1,0 mm
Schließen Sie den Messumformer des Kompaktgeräts wie folgt an:
1. Schrauben Sie den Gehäusedeckel ab.
2. Führen Sie die Anschlusskabel durch die Kabelverschraubungen.
3. Schließen Sie die Kabel gemäß Klemmenbelegungsplan an.
4. Schließen Sie den Schutzleiter an den Anschlussstift für Gehäuseerde an.
Endress+Hauser
2 .
Elektrischer Anschluss
+
A0029684
2 . Der maximale
19
