Smartec CLD18
8

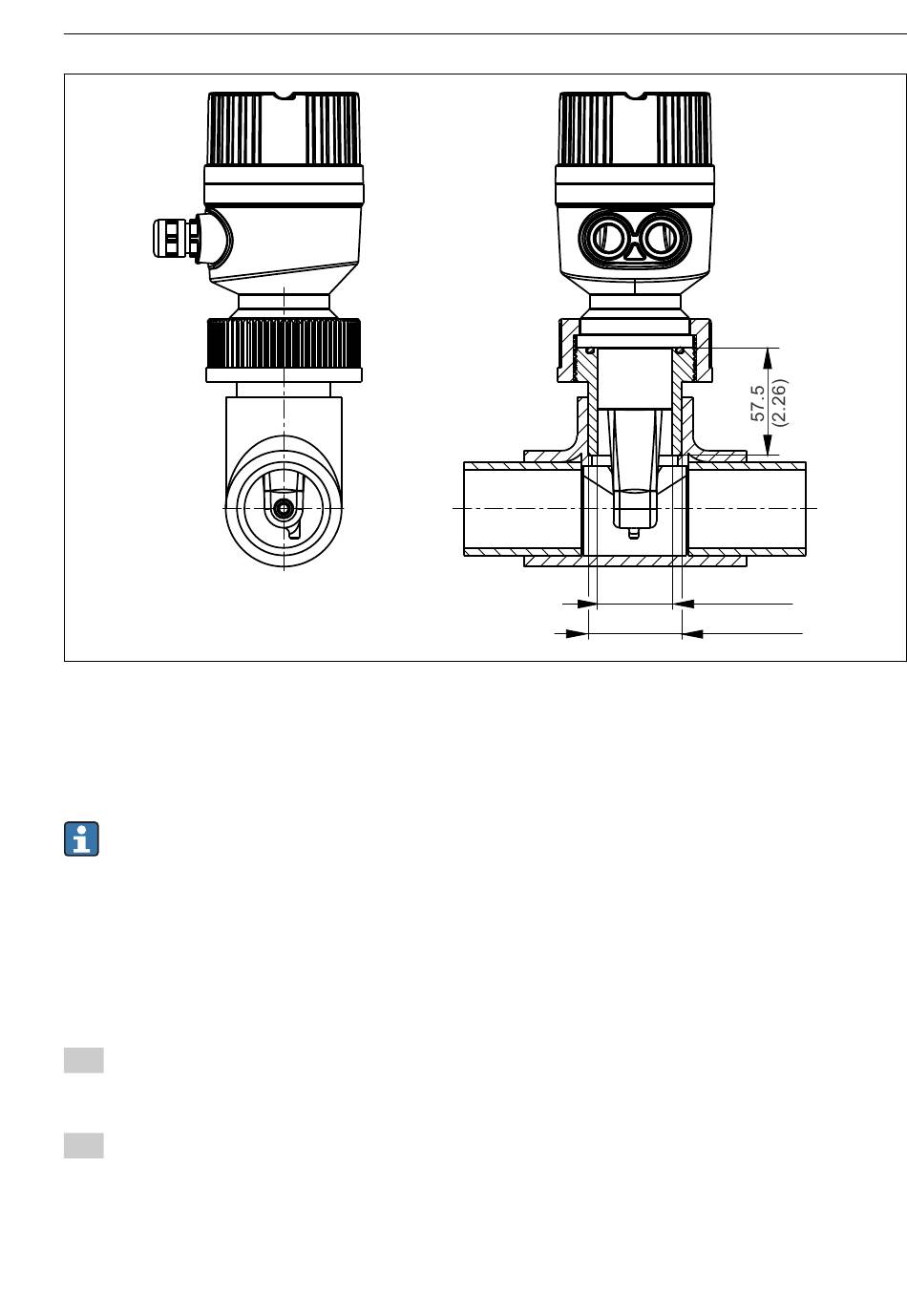

Einbau in Rohrleitung DN 40 mit Prozessanschluss Überwurfmutter 2¼" PVC, Abmessungen in
mm (inch)
5.2
Montage des Kompaktgeräts
Wählen Sie die Einbautiefe des Sensors in das Medium so, dass der Spulenkörper voll-
ständig benetzt ist.
Beachten Sie die Hinweise zum Wandabstand im Kapitel "Einbaubedingungen".
Montieren Sie das Kompaktgerät über den Prozessanschluss direkt an einen Rohr- oder
Behälterstutzen.
Bei 1½" Gewindeanschluss benutzen Sie Teflonband zur Abdichtung und einen Hakenschlüs-
sel mit Zapfen DIN 1810 Form B Größe 45 ... 50 mm zum Festdrehen.
1.
Richten Sie das Kompaktgerät beim Einbau so aus, dass die Durchflussöffnung des Sen-
sors in Strömungsrichtung vom Medium durchflossen wird. Nutzen Sie zur Ausrichtung
den Orientierungspfeil am Typenschild.
2.
Ziehen Sie den Flansch fest.
5.3
Einbaukontrolle
• Überprüfen Sie nach dem Einbau das Kompaktgerät auf Beschädigungen.
• Überprüfen Sie, dass das Kompaktgerät gegen direkte Sonneneinstrahlung geschützt ist.
Endress+Hauser
Montage
Ø 40 (1.58)
Ø 50 (1.97)
A0024073
