Elektrischer Anschluss
6
Elektrischer Anschluss
WARNUNG
L
Gerät unter Spannung
Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen
‣
Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
‣
Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss
die Anweisungen dieser Anleitung befolgen.
‣
Stellen Sie vor Beginn der Anschlussarbeiten sicher, dass an keinem Kabel Spannung
anliegt.
HINWEIS
Entnahme der Elektronikbox zerstört den Sensoranschluss!
‣
Entnehmen Sie keinesfalls die Elektronikbox.
‣
Öffnen Sie nicht den Deckel der Elektronikbox.

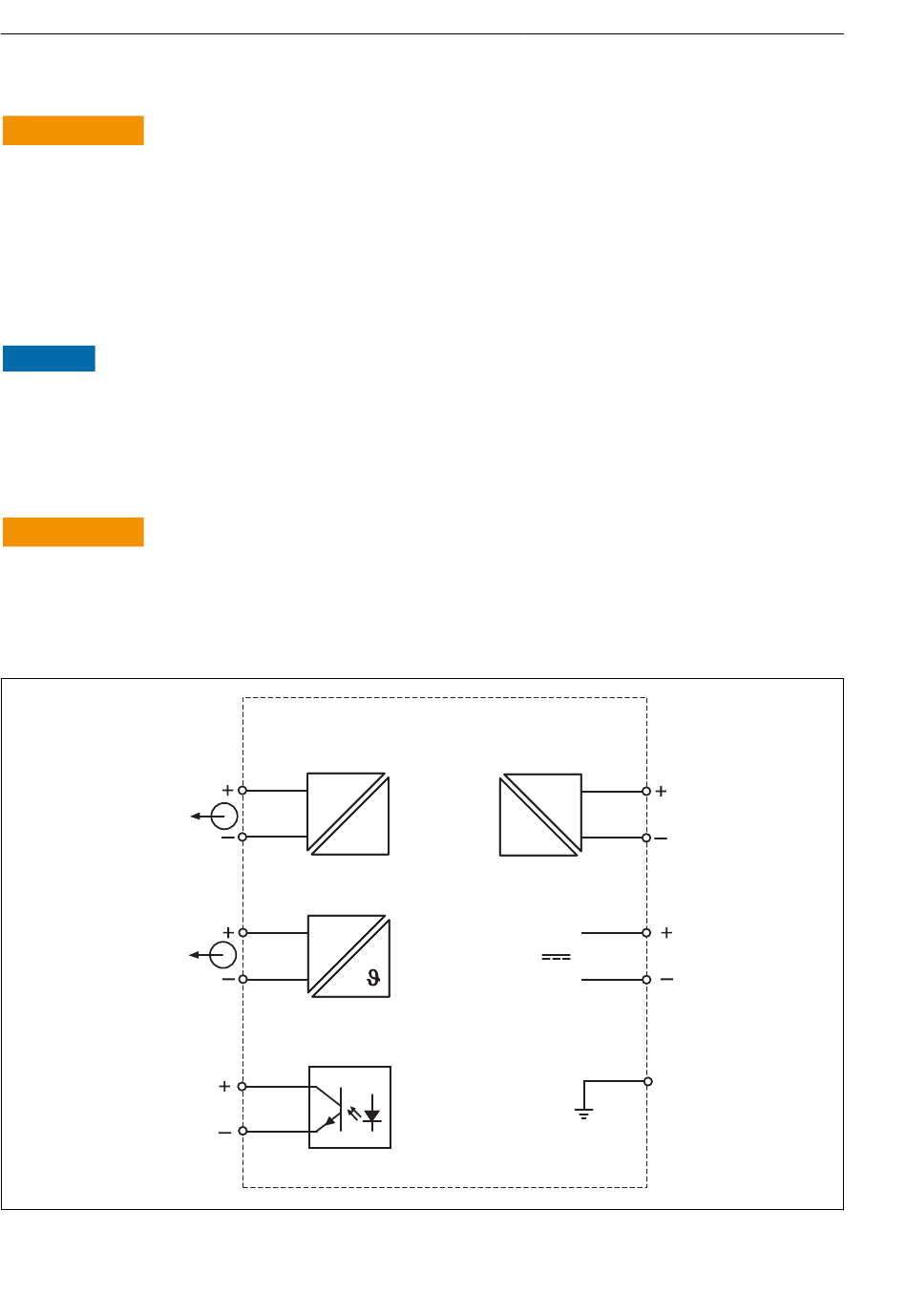

6.1
Elektrischer Anschluss Messumformer
WARNUNG
L
Lebensgefahr durch elektrischen Stromschlag!
‣
Bei Geräten mit 24 V Versorgungsspannung muss die Versorgung an der Spannungsquelle
durch eine doppelte oder verstärkte Isolation von den gefährlichen stromführenden Leitun-
gen getrennt sein.
I ut1
O
I ut2
O
Alarm
9
Elektrischer Anschluss
18
mA
mA
Out
Lf
Smartec CLD18
MRS
L
X
A0019115
