Montage; Einbaubedingungen; Einbauhinweise; Einbaulagen - Endress+Hauser Smartec CLD18 Betriebsanleitung

Smartec CLD18
5

Montage

5.1

Einbaubedingungen

5.1.1

Einbauhinweise

Für die 3-A konforme Installation muss folgendes beachtet werden:
Nachdem das Gerät montiert wurde, muss die hygienische Integrität sichergestellt wer-
den. Dafür muss sich die Leckagebohrung am tiefsten Punkt des Geräts befinden. Des
Weiteren müssen 3-A konforme Prozessanschlüsse eingesetzt werden.

Einbaulagen

Der Sensor muss vollständig in die Flüssigkeit eintauchen. Es dürfen keine Luftblasen im Sen-
sorbereich auftreten.

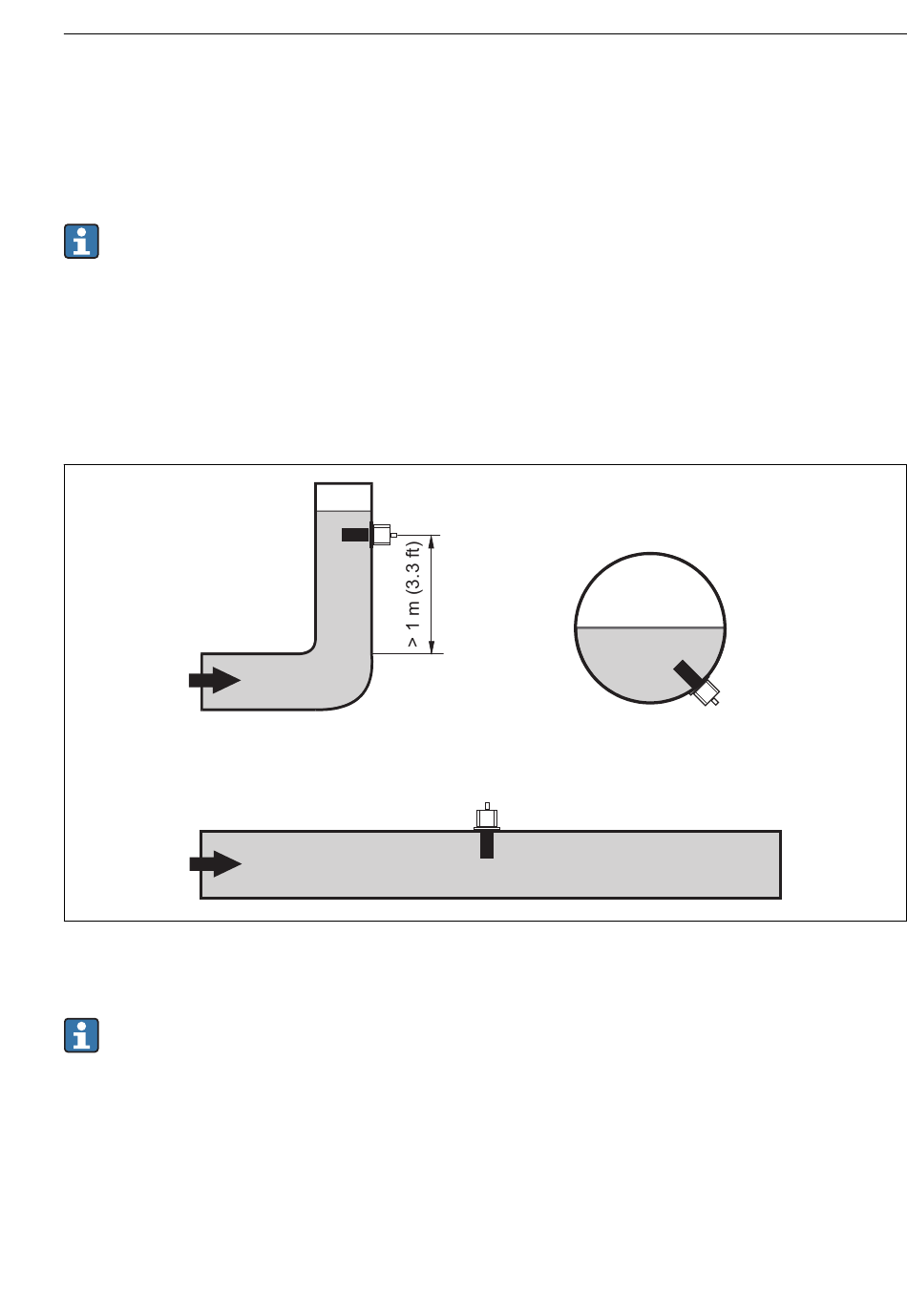

 2 Einbaulagen von Leitfähigkeitssensoren
Bei Änderung der Strömungsrichtung (nach Rohrbiegungen) kann es im Medium zu Ver-
wirbelungen kommen. Installieren Sie den Sensor in mindestens 1 m (3,3 ft) Abstand
nach einer Rohrbiegung.
Endress+Hauser
Montage
A0017691
11
