Installation

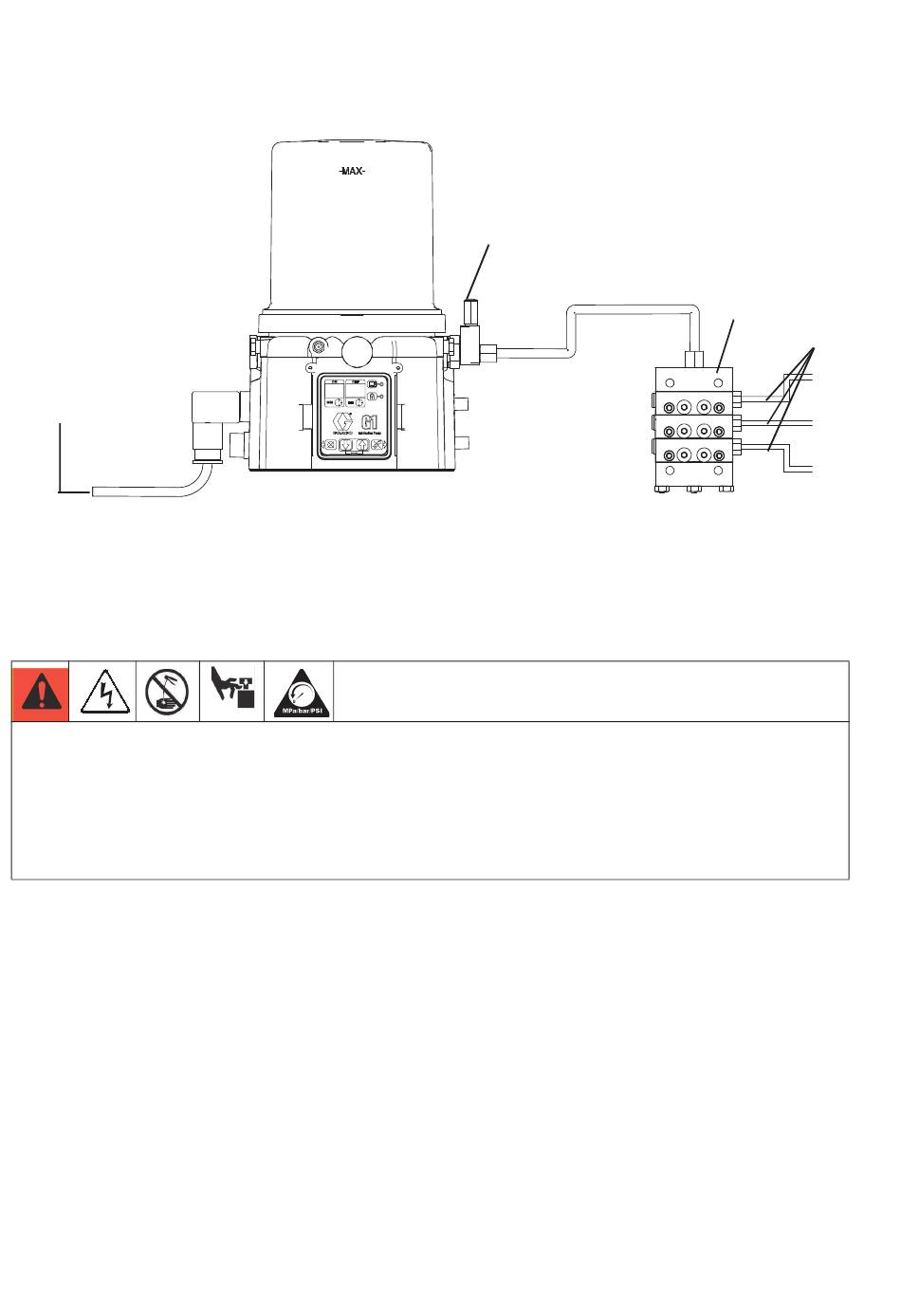

Typische Installation
A
A
An Sicherung/Stromversorgung angeschlossen
B
Druckentlastungsventil (erforderlich, vom Benutzer
bereitzustellen)
Auswahl eines Einbauortes
GEFAHR DURCH AUTOMATISCHE SYSTEMAKTIVIERUNG
Eine unerwartete Systemaktivierung kann zu schweren Verletzungen führen, einschließlich Materialeinspritzung
in die Haut und Amputation.
Das Gerät besitzt einen Automatiktimer, der das Pumpenschmiersystem aktiviert wenn Stromzufuhr anges-
chlossen oder Programmfunktion beendet wird. Die Versorgungsspannung abschalten oder abklemmen und
den Druck vollständig entlasten, bevor die Schmiermittelpumpe installiert oder aus dem System entfernt wird.
•
Installationsstandort wählen, der das Gewicht von
G1-Pumpe und Schmiermittel sowie von Rohrlei-
tungen und elektrischen Anschlüssen tragen kann.
•
Für die Installation die beiden im Abschnitt „Mon-
tagemuster" auf Seite 33 in dieser Betriebsanlei-
tung angegebenen Montagebohrmuster beachten.
HINWEIS: Die beiden Anordnungen der Befesti-
gungsbohrung unter Technische Spezifikatio-
nen zeigen die einzigen korrekten
Installationsmuster für die Befestigung von G1.
Keine anderen Installationskonfigurationen ver-
wenden.
8
B
C
Progressive Verteilerventile
D
Zu den Schmierstellen
•
Nur die vorgegebenen Montagebohrmuster und
die abgebildeten Konfigurationen verwenden.
•
Die G1-Öl-Modelle immer aufrecht befestigen.
•
Soll das G1-Schmiermittel-Modell für eine gewisse
Zeit in einer schrägen oder umgedrehter Position
eingesetzt werden, so muss ein Modell verwendet
werden, das über eine Folgeplatte verfügt.
Ansonsten muss G1 aufrecht befestigt werden.
•
Die drei Befestigungen (enthalten) zum Sichern
von G1 an der Befestigungsoberfläche verwenden.
•
Bei Verwendung eines AC-Modells in einer Umge-
bung mit starken Vibrationen ist eine zusätzliche
Dämpfung am Montagepunkt erforderlich.
C
D
