KAPITEL 3
Pronar T682, Pronar T682/1

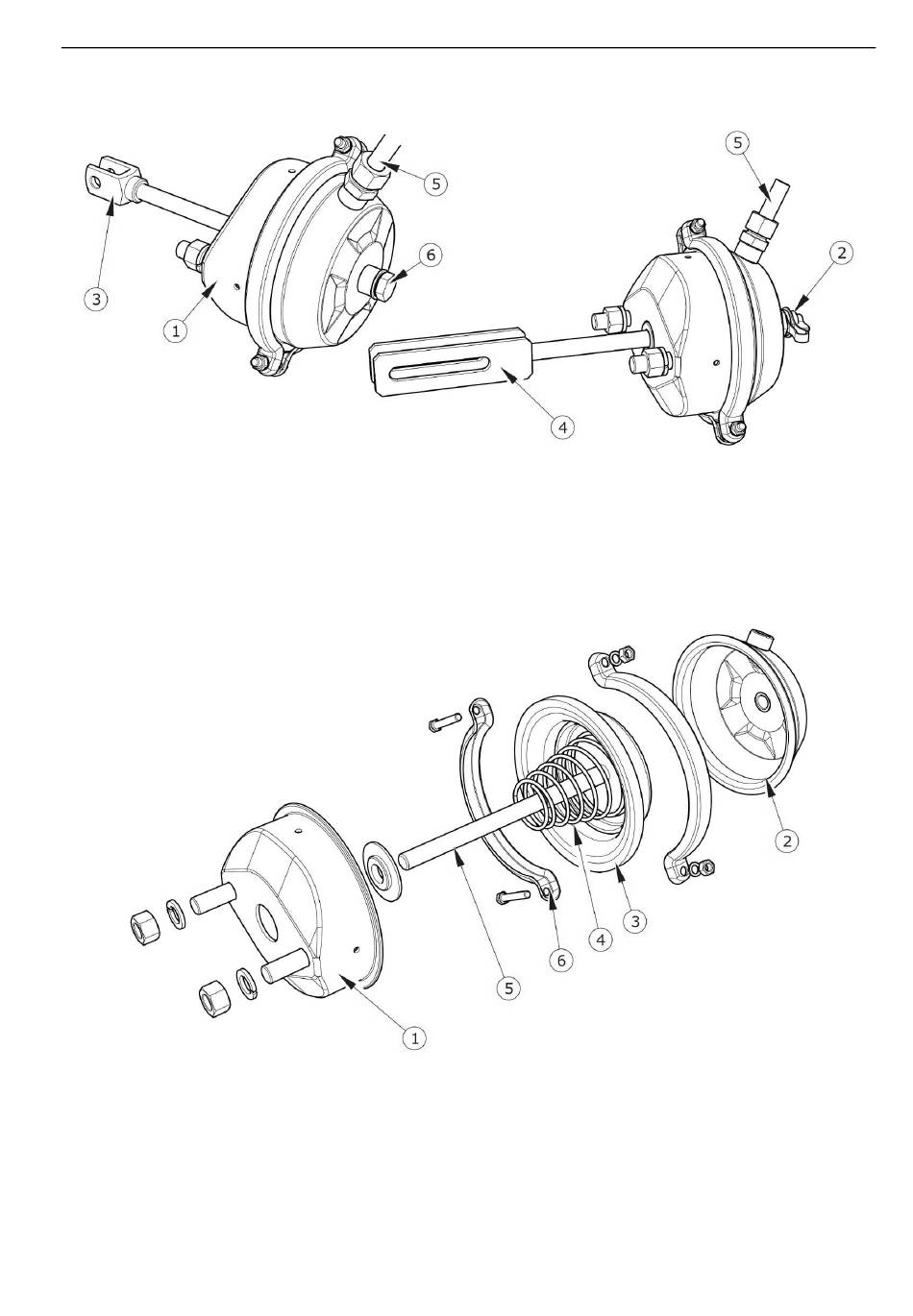

ABBILDUNG 3.11 Druckluft-Bremszylinder
(1) Membranzylinder, (2) Kontrollanschlüsse, (3) kurze Gabel, (4) lange Gabel, (5) Druckluftleitung,
(6) Verschlussschraube
ABBILDUNG 3.12 Aufbau des Bremszylinders
(1) vordere Abdeckung, (2) hintere Abdeckung, (3) Membran, (4) Feder, (5) Kolbenstange, (6) Schelle
Das verwendete Ventil verfügt über eine Vorrichtung zum Lösen der Bremse, die genutzt
werden kann, wenn der Anhänger vom Schlepper abgetrennt wird, Abbildung (3.13). Nach
3.13
