3 Bedienung
3 Bedienung
3.1 Übersicht über das Bedienfeld
3.1.1 Bedienelemente
Ziehen Sie die Frontklappe rechts und links an ihren
oberen Ecken aus der Arretierung, und klappen Sie sie
herunter. Die nun zu erkennenden Bedienelemente
haben folgende Funktionen (vgl. Abb. 3.1):
2
1
9
8
7

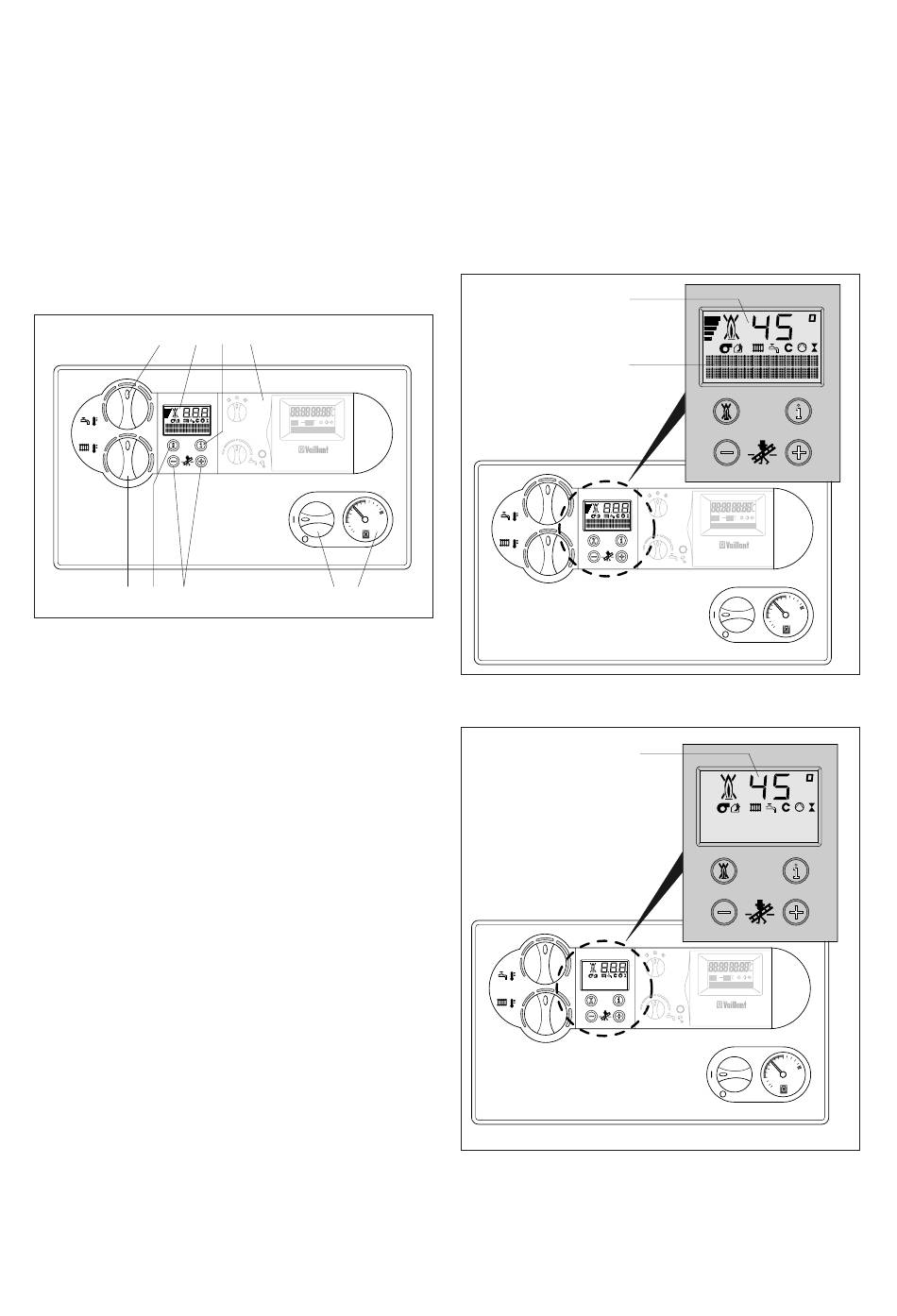

Abb. 3.1 Bedienelemente
1 Drehknopf zur Einstellung der Warmwasser-
Auslauftemperatur (bei VCW-Geräten. bzw.
Speichertemperatur (bei VC-Geräten mit angeschlos-
senem Warmwasserspeicher VIH)
2 Display des DIA-Systems zur Anzeige der aktuellen
Betriebsart oder bestimmter Zusatzinformationen
3 Taste „i": Zum Abrufen von Informationen
4 Einbauregler (Zubehör)
5 Manometer zur Anzeige des Füll- bzw. Betriebs-
druckes in der Heizungsanlage
6 Hauptschalter zum Ein- und Ausschalten des Gerätes
7 Tasten „+" und „-" zum Weiter- oder Zurückblättern
der Displayanzeige (für den Fachhandwerker bei
Einstellarbeiten und Fehlersuche)
8 Taste „Entstörung": Zum Rücksetzen bestimmter
Störungen
9 Drehknopf zur Einstellung der Heizungs-
Vorlauftemperatur
6
6
3
4
2
1
3
bar
0
6
5
3.1.2 Display des DIA-Systems
Im Display des DIA-Systems (ecoTEC exclusiv: Abb. 3.2,
ecoTEC classic: Abb. 3.3) wird im normalen Betrieb des
Gerätes stets die aktuelle Heizungs-Vorlauftemperatur
angezeigt (im Beispiel 45 °C). Im Fehlerfall wird die
Anzeige der Temperatur durch den jeweiligen Fehlercode
ersetzt.
1
2
Abb. 3.2 Display des DIA-Systems, ecoTEC exclusiv
Abb. 3.3 Display des DIA-Systems, ecoTEC classic
Bedienungsanleitung ecoTEC exclusiv und classic
2
1
3
bar
0
1
2
1
3
0
bar
