Installation
Gerät an der Halterung montieren

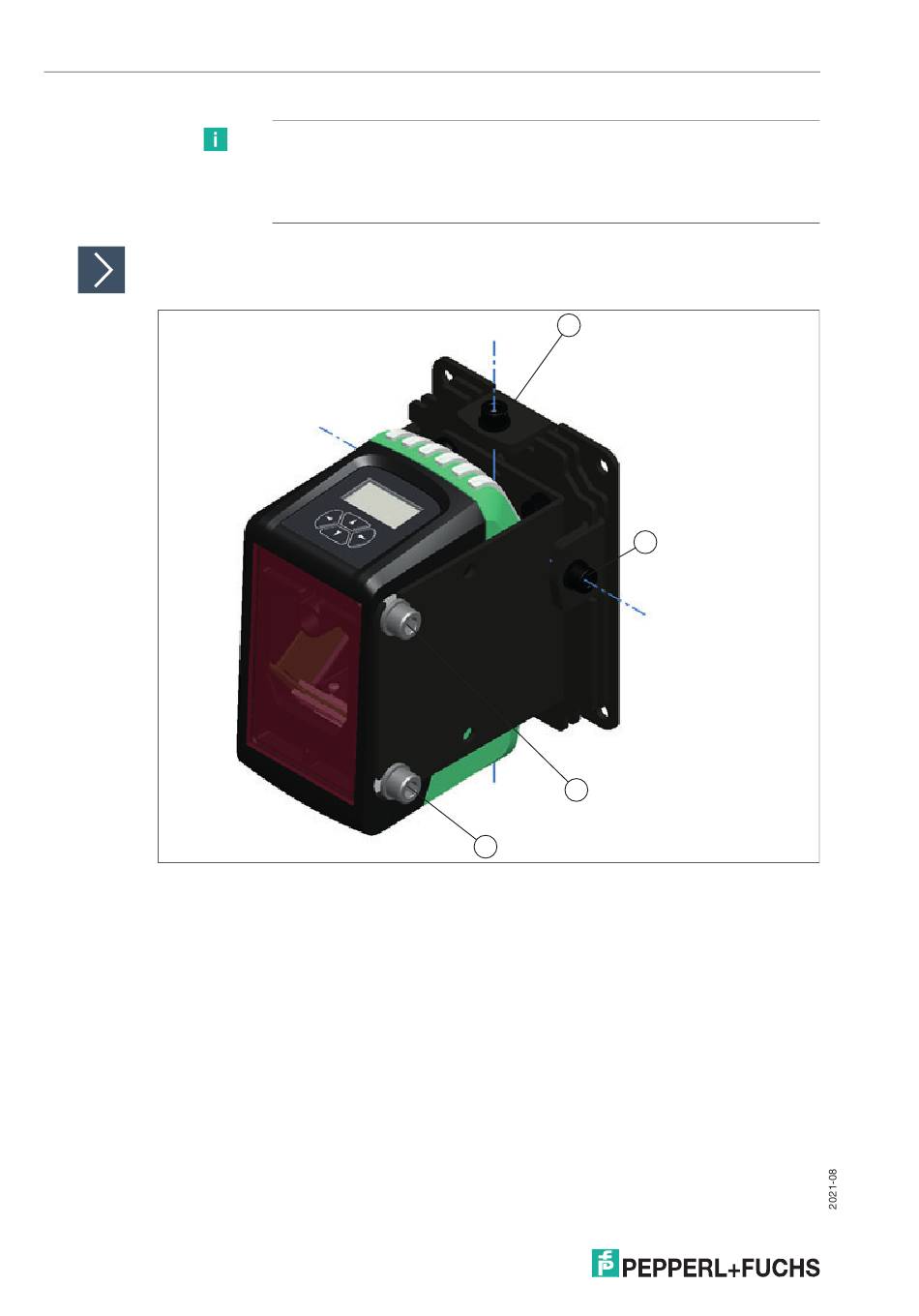

Abbildung 5.2
1
Feststellschraube Z-Achse
2
Feststellschraube Y-Achse
3
M6-Befestigungsschraube mit Unterlegscheibe
1.
Nehmen Sie das Gerät aus der Verpackung.
2.
Schrauben Sie die M6-Befestigungsschrauben mit den Unterlegscheiben in die seitlichen M6-
Gewindebohrungen, sodass der Abstand zwischen Unterlegscheibe und Gerätewand ca. 3 mm
beträgt. Die Befestigungsschrauben sind im Lieferumfang enthalten.
3.
Hängen Sie das Gerät in die Langlöcher der Halterung ein und ziehen Sie die M6-
Befestigungsschrauben fest, um das Gerät an der Halterung zu fixieren.
Das Anziehdrehmoment für die Befestigungsschrauben darf 3.6 Nm nicht übersteigen.
14
Hinweis!
Beeinflussung des Messergebnisses!
Eine lose Halterung kann das Messergebnis beeinflussen.
Prüfen Sie die Halterung auf einen festen Sitz.
Y
1
Z
2
3
3
