Entfernungsmessgeräte
Installation
Halterung an der Wand montieren
2
1
Y

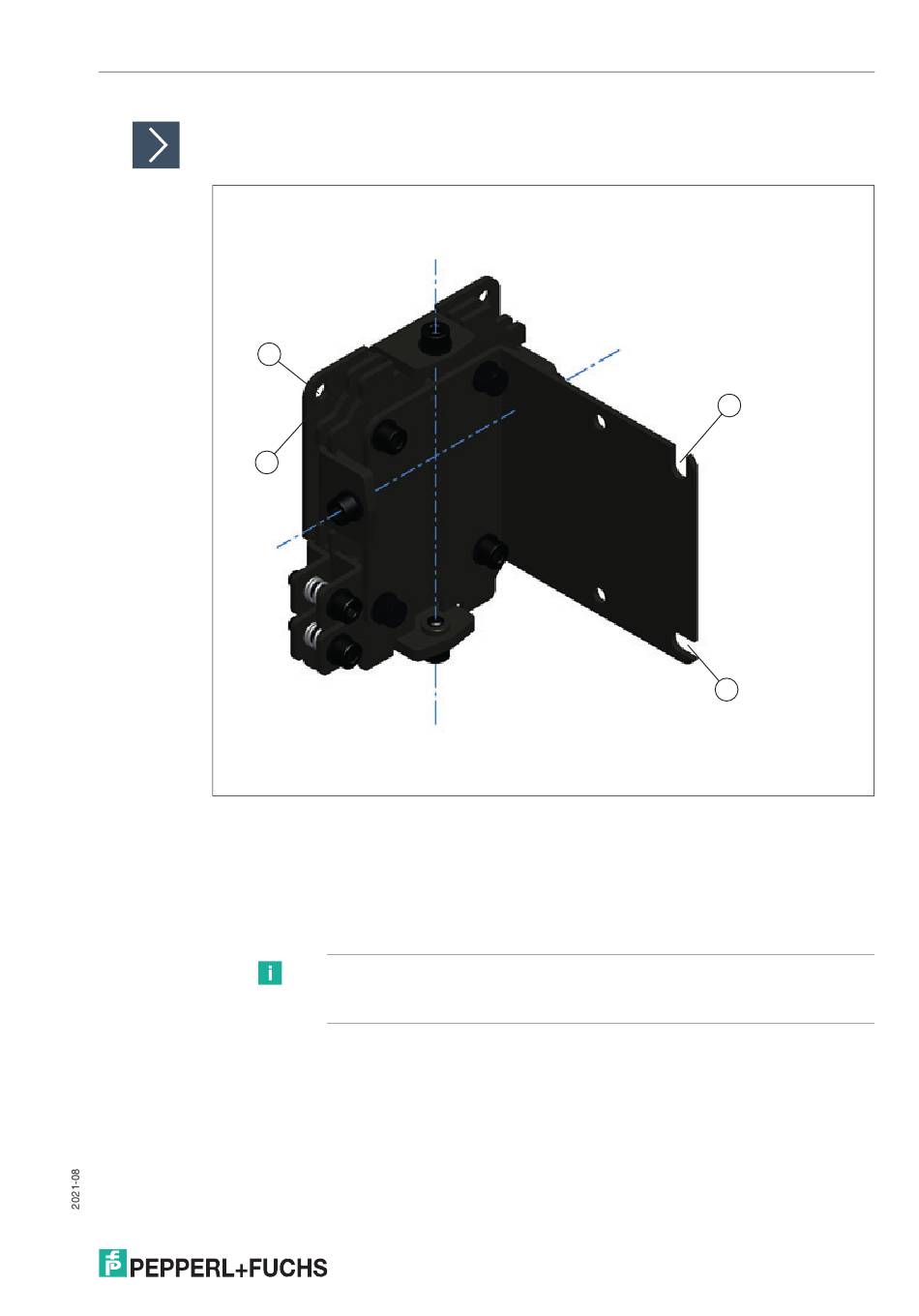

Abbildung 5.1
1
Grundplatte
2
Bohrung Ø 5.3 mm
3
Langloch
1.
Positionieren Sie die Halterung in Richtung der gewünschten Messrichtung.
2.
Positionieren Sie den Schnittpunkt der Y-Achse und Z-Achse auf Höhe des Reflektors.
3.
Verwenden Sie für die Montage der Halterung die Bohrungen (2) in den Ecken der
Grundplatte (1). Befestigen Sie die Halterung mit vier M5-Montageschrauben und vier
Unterlegscheiben.
Z
Hinweis!
Um das Gerät horizontal bzw. vertikal exakt zu justieren, richten Sie die
Halterung vertikal optimal aus.
3
