Inbetriebnahme
Gerät in Betrieb nehmen
1.
Schließen Sie das Entfernungsmessgerät an die Spannungsversorgung an.
Das Gerät startet eine Initialisierungsphase von maximal 5 s.
2.
Falls das Gerät nicht korrekt ausgerichtet wurde, beachten Sie die Meldungen auf dem Display.
3.
Wenn das Gerät korrekt auf den Reflektor ausgerichtet wurde und gültige Messwerte ermittelt
werden, erlischt die rote Error-LED (ERR) und die gelbe Target-LED (TGT) leuchtet.
Das Gerät ist betriebsbereit.
Das Gerät liefert gültige Messwerte.
4.
Lassen Sie eine Aufwärmphase des Entfernungsmessgerätes von 10 min zu.
Nach 6 min hat das Entfernungsmessgerät die spezifizierte Messgenauigkeit erreicht.
6.1
Displayanzeige
6.1.1
Betriebsanzeige
Im Normalbetrieb (Menü nicht aktiv) informiert eine Betriebsanzeige über den Zustand des
Geräts.
Neben der aktuell gemessenen Entfernung werden wichtige, konfigurierbare Einstellungen des
Geräts dargestellt.

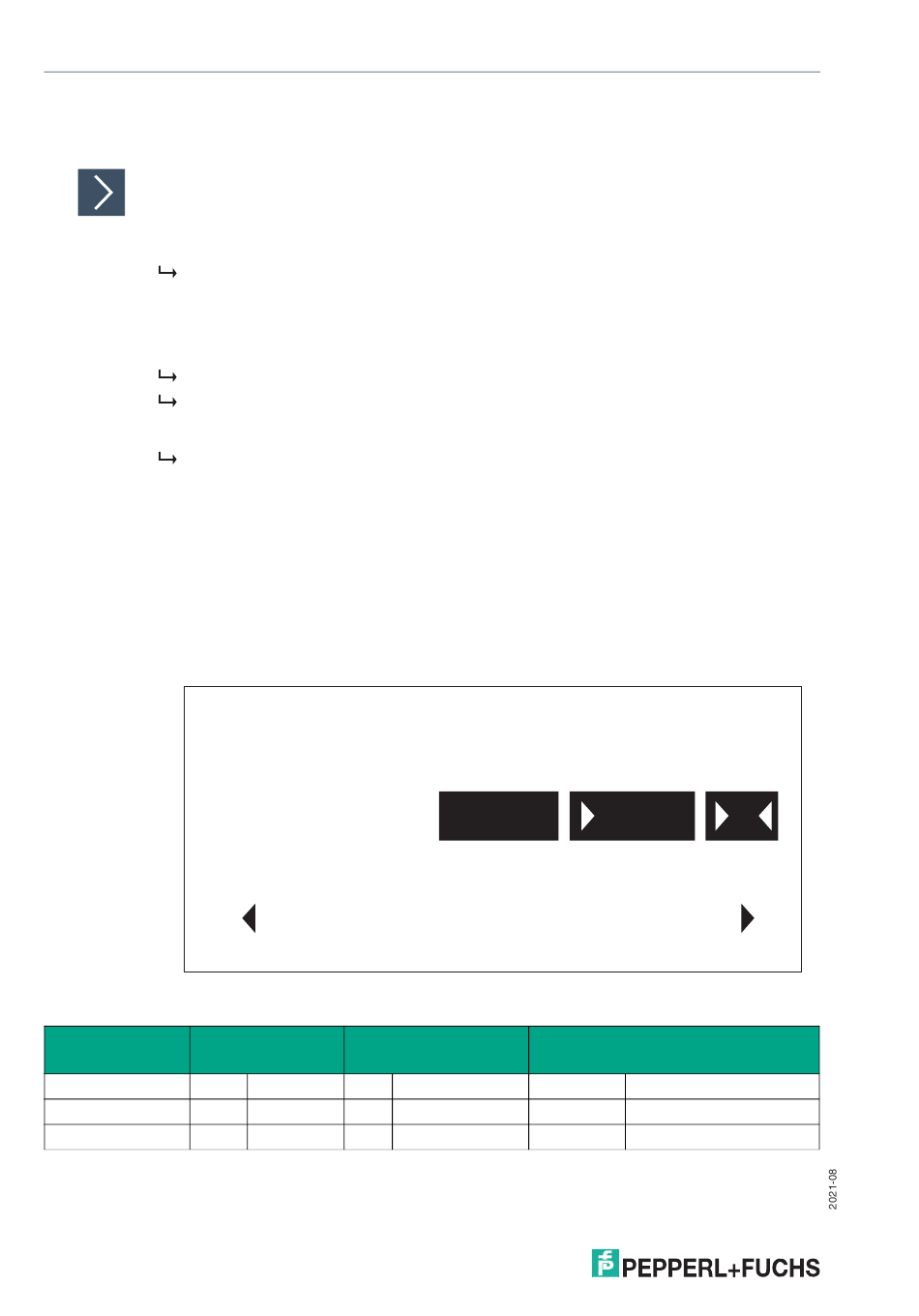

Abbildung 6.1
Messwert-
verzögerung
Zählrichtung
25 ms
FWD Vorwärts
▶
REV Rückwärts
◀
Tabelle 6.1
Beschreibung der Displayinhalte
fett = Beispiel
20
Display aus
Displayanzeige Beispiel
Offset
0
kein Offset
▶
◀
+
positiver Offset
▶
◀
-
negativer Offset
▶
◀
2.365 m
25 ms
FWD
SSI: Binär
Kommunikationsinterface
<leer>
SSI: Binär
SSI: Gray
0
Menü
SSI deaktiviert
SSI mit binärer Codierung
SSI mit Gray-Codierung
