Entfernungsmessgeräte
Produktbeschreibung
Abbildung 4.3
1
24 V Versorgung
2
do not connect
3
0 V (GND)
4
do not connect
Schnittstellen:
Je nach verwendeter Schnittstelle gibt es unterschiedliche Anschlussarten an der Gehäuserüc-
kseite. Die Pinbelegungen entnehmen Sie den folgenden Grafiken:
Schnittstellentyp: SSI (Synchron serielles Interface)
Abbildung 4.4
1
D+
2
D-
3
CLK+
4
CLK-
5
n. c.
Das Steckergehäuse liegt auf dem Schirm.
4.5
Lieferumfang
Im Lieferumfang sind enthalten:
R1000
■
Sicherheitsinformation und Laseretikett
■
Erdungsset
■
4.6
Zubehör
Zubehör finden Sie im Internet über www.pepperl-fuchs.com auf der Produktseite für das
betreffende Gerät oder auf dem betreffenden Datenblatt.
1
2
4
3

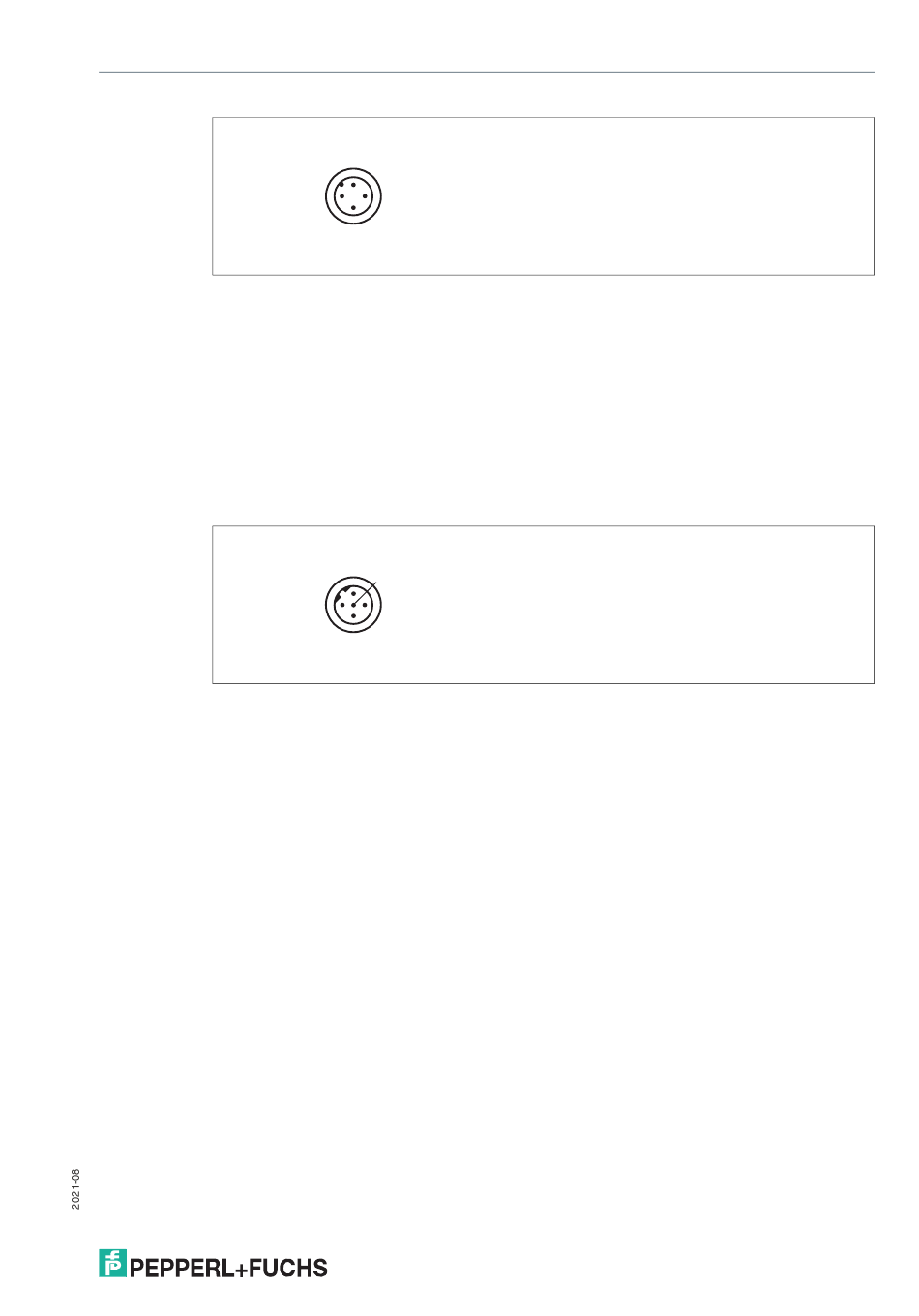

Anschlussbelegung Spannungsversorgung
1
5
2
4
3
Anschlussbelegung SSI
11
