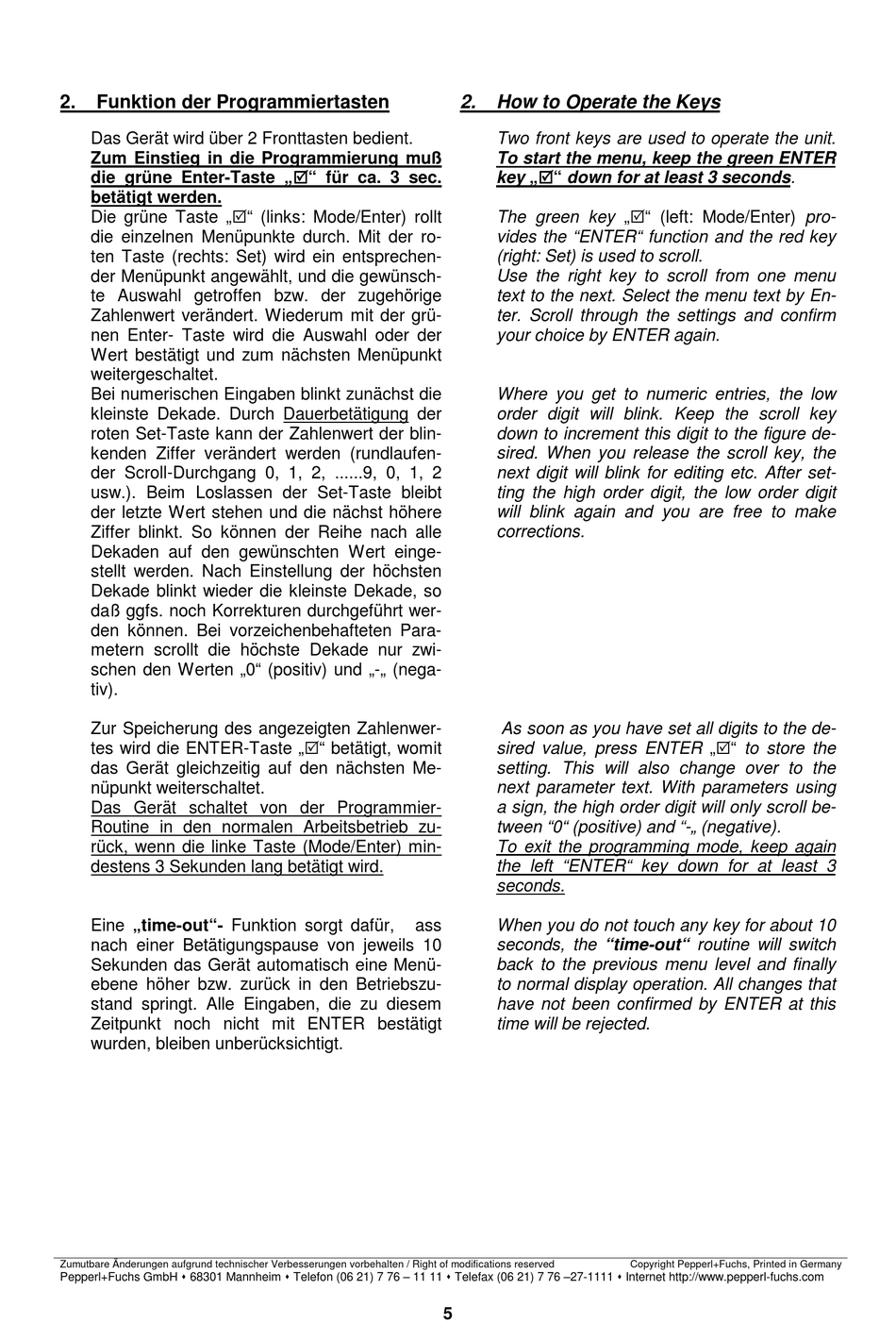

2.
Funktion der Programmiertasten
Das Gerät wird über 2 Fronttasten bedient.
Zum Einstieg in die Programmierung muß
die grüne Enter-Taste „! ! ! ! " für ca. 3 sec.
betätigt werden.
Die grüne Taste „!" (links: Mode/Enter) rollt
die einzelnen Menüpunkte durch. Mit der ro-
ten Taste (rechts: Set) wird ein entsprechen-
der Menüpunkt angewählt, und die gewünsch-
te Auswahl getroffen bzw. der zugehörige
Zahlenwert verändert. Wiederum mit der grü-
nen Enter- Taste wird die Auswahl oder der
Wert bestätigt und zum nächsten Menüpunkt
weitergeschaltet.
Bei numerischen Eingaben blinkt zunächst die
kleinste Dekade. Durch Dauerbetätigung der
roten Set-Taste kann der Zahlenwert der blin-
kenden Ziffer verändert werden (rundlaufen-
der Scroll-Durchgang 0, 1, 2, ......9, 0, 1, 2
usw.). Beim Loslassen der Set-Taste bleibt
der letzte Wert stehen und die nächst höhere
Ziffer blinkt. So können der Reihe nach alle
Dekaden auf den gewünschten Wert einge-
stellt werden. Nach Einstellung der höchsten
Dekade blinkt wieder die kleinste Dekade, so
daß ggfs. noch Korrekturen durchgeführt wer-
den können. Bei vorzeichenbehafteten Para-
metern scrollt die höchste Dekade nur zwi-
schen den Werten „0" (positiv) und „-„ (nega-
tiv).
Zur Speicherung des angezeigten Zahlenwer-
tes wird die ENTER-Taste „!" betätigt, womit
das Gerät gleichzeitig auf den nächsten Me-
nüpunkt weiterschaltet.
Das Gerät schaltet von der Programmier-
Routine in den normalen Arbeitsbetrieb zu-
rück, wenn die linke Taste (Mode/Enter) min-
destens 3 Sekunden lang betätigt wird.
Eine „time-out"- Funktion sorgt dafür,
nach einer Betätigungspause von jeweils 10
Sekunden das Gerät automatisch eine Menü-
ebene höher bzw. zurück in den Betriebszu-
stand springt. Alle Eingaben, die zu diesem
Zeitpunkt noch nicht mit ENTER bestätigt
wurden, bleiben unberücksichtigt.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten / Right of modifications reserved
Pepperl+Fuchs GmbH ! 68301 Mannheim ! Telefon (06 21) 7 76 – 11 11 ! Telefax (06 21) 7 76 –27-1111 ! Internet http://www.pepperl-fuchs.com
2.
How to Operate the Keys
Two front keys are used to operate the unit.
To start the menu, keep the green ENTER
key „! ! ! ! " down for at least 3 seconds.
The green key „!" (left: Mode/Enter) pro-
vides the "ENTER" function and the red key
(right: Set) is used to scroll.
Use the right key to scroll from one menu
text to the next. Select the menu text by En-
ter. Scroll through the settings and confirm
your choice by ENTER again.
Where you get to numeric entries, the low
order digit will blink. Keep the scroll key
down to increment this digit to the figure de-
sired. When you release the scroll key, the
next digit will blink for editing etc. After set-
ting the high order digit, the low order digit
will blink again and you are free to make
corrections.
As soon as you have set all digits to the de-
sired value, press ENTER „!" to store the
setting. This will also change over to the
next parameter text. With parameters using
a sign, the high order digit will only scroll be-
tween "0" (positive) and "-„ (negative).
To exit the programming mode, keep again
the left "ENTER" key down for at least 3
seconds.
ass
When you do not touch any key for about 10
seconds, the "time-out" routine will switch
back to the previous menu level and finally
to normal display operation. All changes that
have not been confirmed by ENTER at this
time will be rejected.
5
Copyright Pepperl+Fuchs, Printed in Germany
