Pepperl+Fuchs PMI360D-F130-IE8-V15 Handbuch

Pepperl+Fuchs PMI360D-F130-IE8-V15 Handbuch

Induktives wegmesssystem

Werbung

PMI360D-F130-IE8-V15
Induktives Wegmesssystem
Handbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Pepperl+Fuchs PMI360D-F130-IE8-V15

  • Seite 1 PMI360D-F130-IE8-V15 Induktives Wegmesssystem Handbuch...
  • Seite 2 Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e. V. in ihrer neuesten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt". Weltweit Pepperl+Fuchs-Gruppe Lilienthalstr. 200 68307 Mannheim Deutschland Telefon: +49 621 776 - 0 E-Mail: info@de.pepperl-fuchs.com...
  • Seite 3: Inhaltsverzeichnis

    PMI360D-F130-IE8-V15 Inhaltsverzeichnis Einleitung ........................4 Konformitätserklärung ....................5 Sicherheit ........................6 Verwendete Symbole..................6 Bestimmungsgemäße Verwendung ............. 6 Allgemeine Sicherheitshinweise ..............7 Produktbeschreibung ....................8 Einsatz und Anwendung ................8 Anzeigen und Bedienelemente ..............9 Lieferumfang ....................9 Zubehör ......................10 4.4.1...
  • Seite 4: Einleitung

    PMI360D-F130-IE8-V15 Einleitung Einleitung Herzlichen Glückwunsch Sie haben sich für ein Gerät von Pepperl+Fuchs entschieden. Pepperl+Fuchs entwickelt, pro- duziert und vertreibt weltweit elektronische Sensoren und Interface-Bausteine für den Markt der Automatisierungstechnik. Verwendete Symbole Dieses Handbuch enthält die folgenden Symbole: Hinweis! Neben diesem Symbol finden Sie eine wichtige Information.
  • Seite 5: Konformitätserklärung

    Dieses Produkt wurde unter Beachtung geltender europäischer Normen und Richtlinien ent- wickelt und gefertigt. Hinweis! Eine Konformitätserklärung kann vom Hersteller angefordert werden. Der Hersteller des Produktes, die Pepperl+Fuchs Gruppe in D-68307 Mannheim, besitzt ein zertifiziertes Qualitätssicherungssystem gemäß ISO 9001. ISO9001...
  • Seite 6: Sicherheit

    PMI360D-F130-IE8-V15 Sicherheit Sicherheit Verwendete Symbole Sicherheitsrelevante Symbole Gefahr! Dieses Symbol warnt Sie vor einer unmittelbar drohenden Gefahr. Falls Sie diesen Warnhinweis nicht beachten, drohen Personenschäden bis hin zum Tod. Warnung! Dieses Symbol warnt Sie vor einer möglichen Störung oder Gefahr.
  • Seite 7: Allgemeine Sicherheitshinweise

    Garantie und zum Ausschluss des Herstellers von jeglicher Haftung. Wenn schwer- wiegende Fehler auftreten, das Gerät nicht mehr verwenden. Das Gerät gegen unbeabsichtigten Betrieb sichern. Das Gerät im Reparaturfall an Ihren Pepperl+Fuchs Vertreter vor Ort oder an Ihr Vertriebszentrum zurückschicken.
  • Seite 8: Produktbeschreibung

    PMI360D-F130-IE8-V15 Produktbeschreibung Produktbeschreibung Einsatz und Anwendung Das induktive Wegmesssystem PMI360D-F130... ist ein hochgenaues Messsystem zur berüh- rungslosen Erfassung der Position von Schwenkantrieben und Ventilen. Durch die Möglichkeit der benutzerfreundlichen und flexiblen Parametrierung eignet es sich aber auch zur universel- len Erfassung und Rückmeldung von Drehbewegungen um einen fixen Drehpunkt in allen Bereichen des Anlagen-, Maschinen- und Apparatebaus.
  • Seite 9: Anzeigen Und Bedienelemente

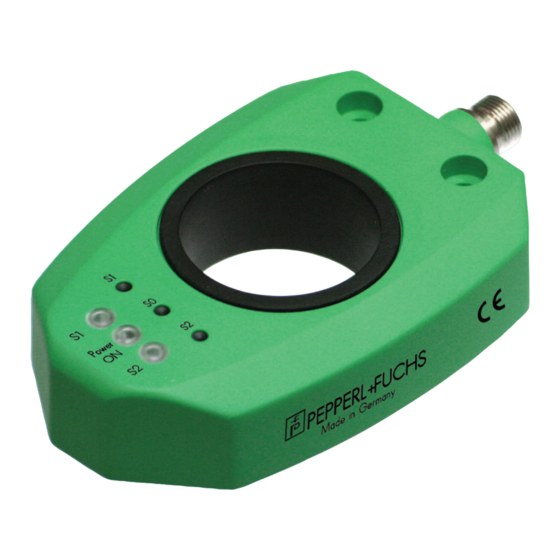

    PMI360D-F130-IE8-V15 Produktbeschreibung Anzeigen und Bedienelemente Anzeige-LEDs Programmiertasten Auf der Oberseite des PMI360D-F130... befinden sich 3 LEDs und 3 Programmiertasten. Die Farbe der mittleren LED "Power ON" ist grün und leuchtet, wenn das Positionsmesssystem mit der Versorgungsspannung verbunden ist. Die beiden LEDs "S1" und "S2" sind gelb und dienen als Statusanzeige während des Parametriervorgangs und im normalen Betrieb.
  • Seite 10: Zubehör

    PMI360D-F130-IE8-V15 Produktbeschreibung Zubehör Es steht Ihnen verschiedenes Zubehör zur Verfügung. 4.4.1 Anschlusskabel Für den elektrischen Anschluss können Sie folgende Kabeldosen verwenden: Kabeldosen M12 x 1, 5-polig Abbildung Material Länge Bestellbezeichnung M12 x 1, gerade, 5-polig V15-G-2M-PVC V15-G-5M-PVC 10 m V15-G-10M-PVC...
  • Seite 11: Installation

    PMI360D-F130-IE8-V15 Installation Installation Sicherheitshinweis Warnung! Verletzungsgefahr durch Kurzschluss Arbeiten unter Spannung können zu Verletzungen führen und können die Funktion und die elektrische Sicherheit des Gerätes gefährden. • Trennen Sie vor Arbeiten am Gerät immer zuerst die Versorgungsspannung. • Schließen Sie das Gerät erst nach abgeschlossenen Arbeiten an die Versorgungsspan- nung an.
  • Seite 12 PMI360D-F130-IE8-V15 Installation Maße und Abstände Ø10 Ø5.2 10.3 ± 0.3 41.5 2 Befestigungsbohrungen, Schaftlänge 17 mm Steckverbinder M12 x 1, 5-polig Maß [mm]  23 1 ... 2  2...
  • Seite 13: Elektrischer Anschluss

    Überprüfen Sie vor dem Verbinden der Kabeldose mit dem Sensor den korrekten Anschluss auf der Adernseite. Die Zuordnung der Aderfarben zu den Anschlussstiften im Steckverbinder ist bei Kabeldosen von Pepperl+Fuchs gemäß DIN EN 60947-5-2. Stecken Sie die Buchse der Kabeldose auf den sensorseitigen Steckverbinder und drehen Sie die Überwurfmutter von Hand fest.
  • Seite 14: Inbetriebnahme

    PMI360D-F130-IE8-V15 Inbetriebnahme Inbetriebnahme Parametrierung der Schaltausgänge Werkseitig sind die Schaltpunkte auf die Winkelstellungen 30° (S1) und 220° (S2) eingestellt. Durch Parametrierung können Sie diese Schaltpunkte an jede gewünschte Position legen. Zur Parametrierung des Schaltausgangs 1 (S1) gehen Sie wie folgt vor: Parametrierung des Schaltausgangs S1 Stellen Sie sicher, dass der Sensor korrekt und fest montiert ist und sich ein Betätiger mit den...
  • Seite 15: Parametrierung Des Analogausgangs

    PMI360D-F130-IE8-V15 Inbetriebnahme Parametrierung des Analogausgangs Werkseitig ist der Startpunkt des Analogausgangs auf den Positionswinkel 0° eingestellt. Befin- det sich der Betätiger an dieser Position, so wird am Analogausgang ein Stromwert von 4 mA ausgegeben. Durch Parametrierung können Sie den Anfangspunkt des Analogausgangs an jede gewünschte Position legen.
  • Seite 16: Ausgangsverhalten Im Normalen Betrieb

    PMI360D-F130-IE8-V15 Ausgangsverhalten im normalen Betrieb Ausgangsverhalten im normalen Betrieb Beispiel 0° 90° 180° 270° 360° 6° 6° Abbildung 7.1 Ausgangsverhalten abhängig von der Stellung des Betätigers 1. Markierung Winkelstellung 0° (Werkseinstellung) 2. Position für die Programmierung von S1 (Beispiel) 3. Position für die Programmierung von S0 (Beispiel) 4.
  • Seite 17: Verhalten Des Analogausgangs S0

    PMI360D-F130-IE8-V15 Ausgangsverhalten im normalen Betrieb Verhalten des Analogausgangs S0 Die vom Wegmesssystem bestimme Position des Bedämpfungselements bezieht sich auf die halbe Betätigerbreite (Mitte des Bedämpfungselements). Werkseitig ist der Startpunkt des Analogausgangs auf den Positionswinkel 0° eingestellt. Der Startpunkt des Analogausgangs kann durch Parametrierung an einen beliebigen Positionswinkel gelegt werdensiehe Kapitel 6.2.
  • Seite 18: Wartung Und Reparatur

    PMI360D-F130-IE8-V15 Wartung und Reparatur Wartung und Reparatur Wartungsarbeiten Die Übertragungseigenschaften des Sensors sind über lange Zeiträume stabil. Aus diesem Grund sind regelmäßige Justagen sowie Wartungsarbeiten am Sensor selbst nicht notwendig. Überprüfen Sie dennoch im Rahmen normaler Wartungsintervalle den festen Sitz des Sensors, des Betätigers und des Steckverbinders.
  • Seite 19: Störungsbeseitigung

    PMI360D-F130-IE8-V15 Störungsbeseitigung Störungsbeseitigung Störungen beim Programmieren der Ausgänge Für den Fall, dass Schwierigkeiten beim programmieren der Ausgänge des induktiven Positi- onsmesssystems auftreten finden Sie hier die möglichen Ursachen und Hinweise zur Behe- bung. Fehler Ursache Behebung Sensor lässt sich nicht in den Tastendruck zu kurz Drücken Sie die Taste für die...
  • Seite 20: Störungen Im Normalen Betrieb

    PMI360D-F130-IE8-V15 Störungsbeseitigung Störungen im normalen Betrieb Für den Fall, dass das induktive Positionsmesssystem nicht einwandfrei arbeitet finden Sie hier die möglichen Ursachen und Hinweise zur Behebung. Fehler Ursache Behebung LED "Power ON" leuchtet Die Spannungsversorgung ist Ermitteln Sie, ob es einen nicht abgeschaltet.
  • Seite 21 Pepperl+Fuchs Qualität Informieren Sie sich über unsere Qualitätspolitik: www.pepperl-fuchs.com/qualitaet www.pepperl-fuchs.com © Pepperl+Fuchs · Änderungen vorbehalten Printed in Germany 202757 / DOCT-1315A...
