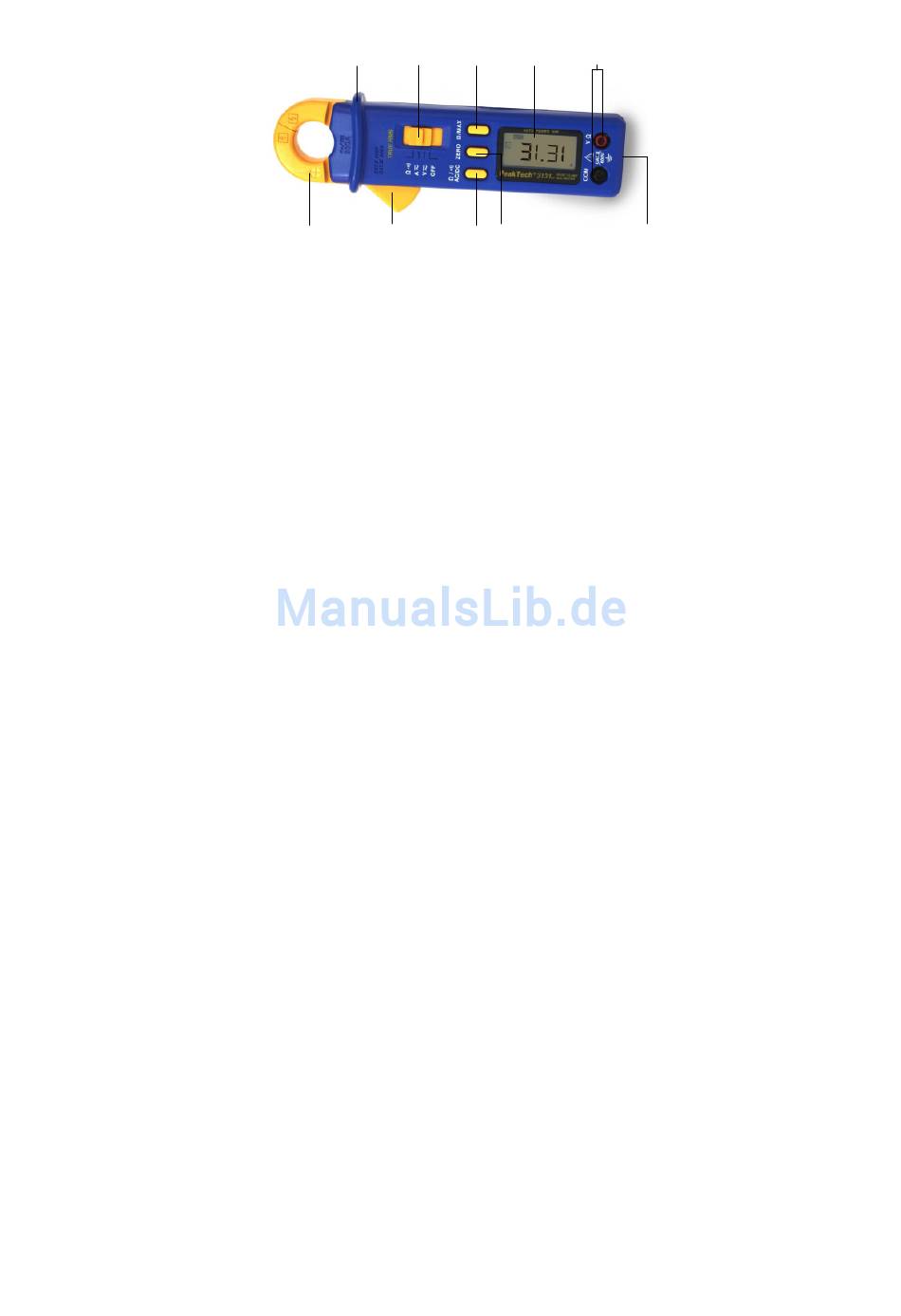

3. Anschlüsse und Bedienelemente am Gerät
4.
9.
10.
8.
1. 3 3/4-stellige LCD-Anzeige mit Bereichs- und Funktions-
symbolen, Fließkomma, Polaritätsanzeige und Batteriesymbol;
max. Anzeige 3999.
2. Eingangsbuchsen
Die schwarze Prüfleitung muss immer am COM-Eingang und
die rote Prüfleitung an den V/Ω-Eingang zur Messung von
Gleich- und
Wechselspannungen, Widerstand und zur Durchgangsprüfung
angeschlossen sein.
3. Handschlaufe
4. Funktionswahlschalter
Schiebeschalter zur Anwahl der gewünschten Messfunktion
(Gleich- oder Wechselspannung, Gleich- oder Wechselstrom,
Widerstand und Durchgangsprüfung)
5. H/Max-Schalter
Dieser Schalter beinhaltet die Messwert- sowie Maximalwert-
Haltefunktion.
1.
5.
2.
7.
6.
-10-
3.
