Inbetriebnahme
20

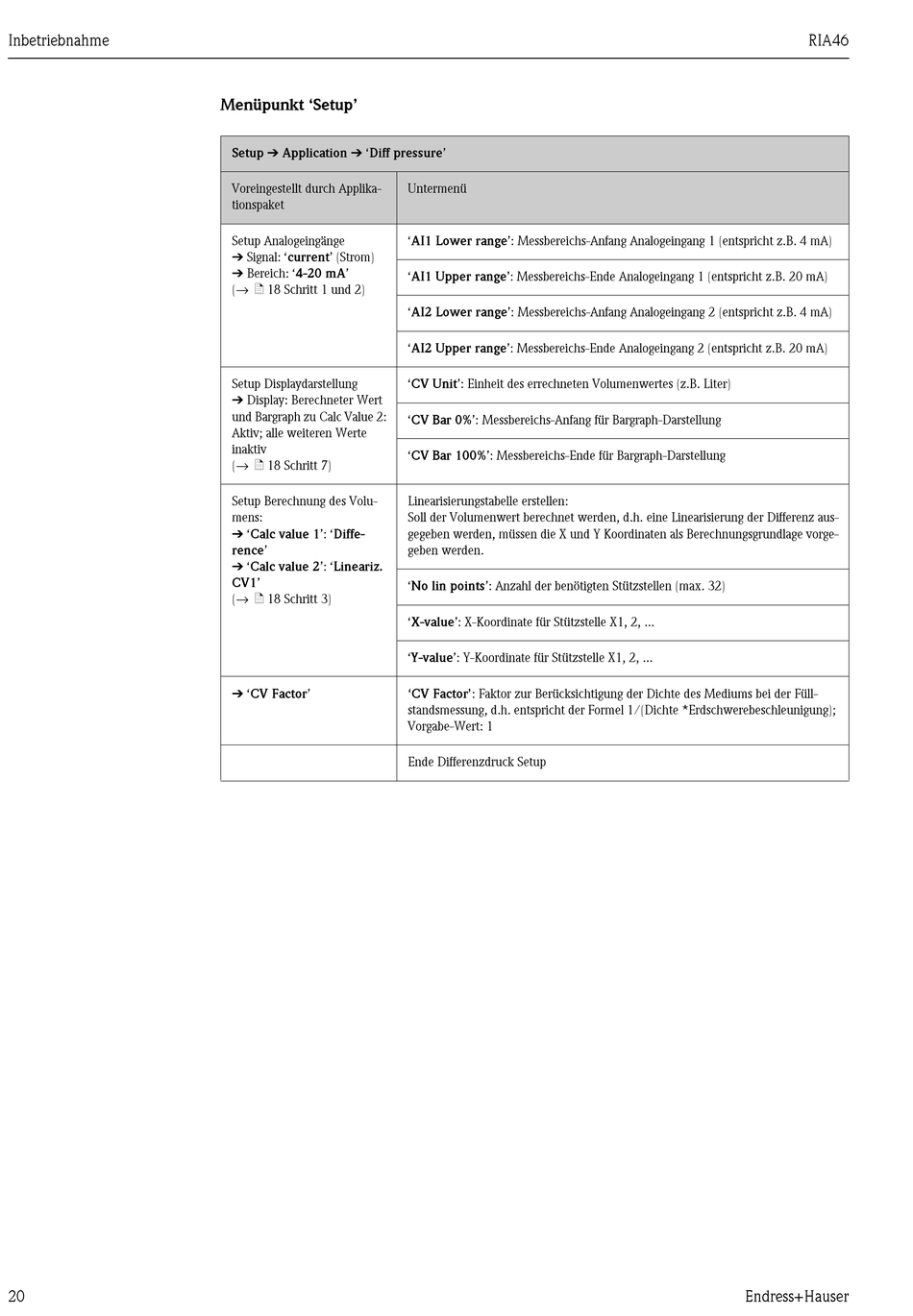

Menüpunkt 'Setup'
Setup É Application É 'Diff pressure'
Voreingestellt durch Applika-
tionspaket
Setup Analogeingänge
É Signal: 'current' (Strom)
É Bereich: '4-20 mA'
(→ ä 18 Schritt 1 und 2)
Setup Displaydarstellung
É Display: Berechneter Wert
und Bargraph zu Calc Value 2:
Aktiv; alle weiteren Werte
inaktiv
(→ ä 18 Schritt 7)
Setup Berechnung des Volu-
mens:
É 'Calc value 1': 'Diffe-
rence'
É 'Calc value 2': 'Lineariz.
CV1'
(→ ä 18 Schritt 3)
É 'CV Factor'
Untermenü
'AI1 Lower range': Messbereichs-Anfang Analogeingang 1 (entspricht z.B. 4 mA)
'AI1 Upper range': Messbereichs-Ende Analogeingang 1 (entspricht z.B. 20 mA)
'AI2 Lower range': Messbereichs-Anfang Analogeingang 2 (entspricht z.B. 4 mA)
'AI2 Upper range': Messbereichs-Ende Analogeingang 2 (entspricht z.B. 20 mA)
'CV Unit': Einheit des errechneten Volumenwertes (z.B. Liter)
'CV Bar 0%': Messbereichs-Anfang für Bargraph-Darstellung
'CV Bar 100%': Messbereichs-Ende für Bargraph-Darstellung
Linearisierungstabelle erstellen:
Soll der Volumenwert berechnet werden, d.h. eine Linearisierung der Differenz aus-
gegeben werden, müssen die X und Y Koordinaten als Berechnungsgrundlage vorge-
geben werden.
'No lin points': Anzahl der benötigten Stützstellen (max. 32)
'X-value': X-Koordinate für Stützstelle X1, 2, ...
'Y-value': Y-Koordinate für Stützstelle X1, 2, ...
'CV Factor': Faktor zur Berücksichtigung der Dichte des Mediums bei der Füll-
standsmessung, d.h. entspricht der Formel 1/(Dichte *Erdschwerebeschleunigung);
Vorgabe-Wert: 1
Ende Differenzdruck Setup
