RIA46
Bezeichnung / Parameter
Assignment
Function
SetPoint
SetPoint 2
Hysteresis
"
!
Endress+Hauser

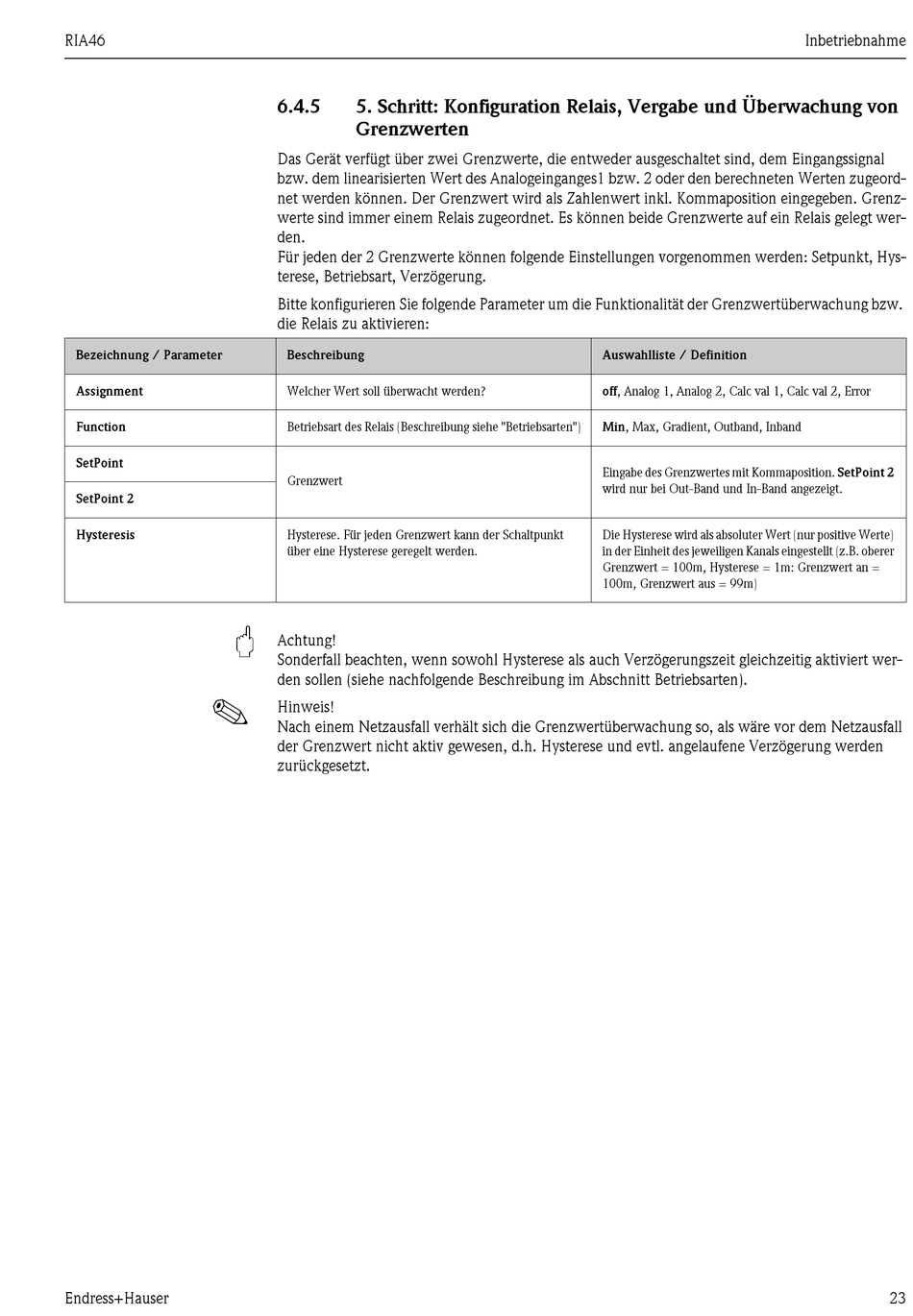

6.4.5 5. Schritt: Konfiguration Relais, Vergabe und Überwachung von
Grenzwerten
Das Gerät verfügt über zwei Grenzwerte, die entweder ausgeschaltet sind, dem Eingangssignal
bzw. dem linearisierten Wert des Analogeinganges1 bzw. 2 oder den berechneten Werten zugeord-
net werden können. Der Grenzwert wird als Zahlenwert inkl. Kommaposition eingegeben. Grenz-
werte sind immer einem Relais zugeordnet. Es können beide Grenzwerte auf ein Relais gelegt wer-
den.
Für jeden der 2 Grenzwerte können folgende Einstellungen vorgenommen werden: Setpunkt, Hys-
terese, Betriebsart, Verzögerung.
Bitte konfigurieren Sie folgende Parameter um die Funktionalität der Grenzwertüberwachung bzw.
die Relais zu aktivieren:
Beschreibung
Welcher Wert soll überwacht werden?
Betriebsart des Relais (Beschreibung siehe "Betriebsarten")
Grenzwert
Hysterese. Für jeden Grenzwert kann der Schaltpunkt
über eine Hysterese geregelt werden.
Achtung!
Sonderfall beachten, wenn sowohl Hysterese als auch Verzögerungszeit gleichzeitig aktiviert wer-
den sollen (siehe nachfolgende Beschreibung im Abschnitt Betriebsarten).
Hinweis!
Nach einem Netzausfall verhält sich die Grenzwertüberwachung so, als wäre vor dem Netzausfall
der Grenzwert nicht aktiv gewesen, d.h. Hysterese und evtl. angelaufene Verzögerung werden
zurückgesetzt.
Auswahlliste / Definition
off, Analog 1, Analog 2, Calc val 1, Calc val 2, Error
Min, Max, Gradient, Outband, Inband
Eingabe des Grenzwertes mit Kommaposition. SetPoint 2
wird nur bei Out-Band und In-Band angezeigt.
Die Hysterese wird als absoluter Wert (nur positive Werte)
in der Einheit des jeweiligen Kanals eingestellt (z.B. oberer
Grenzwert = 100m, Hysterese = 1m: Grenzwert an =
100m, Grenzwert aus = 99m)
Inbetriebnahme
23
