Creader 611/701/801/821/981 Deutsches Benutzerhandbuch
Hex-Zeichen, 0-9 oder A-F bietet zusätzliche Information zum Ort, an dem der
DTC (Diagnose-Fehlercode) entstanden ist und die Betriebsbedingungen, die zu

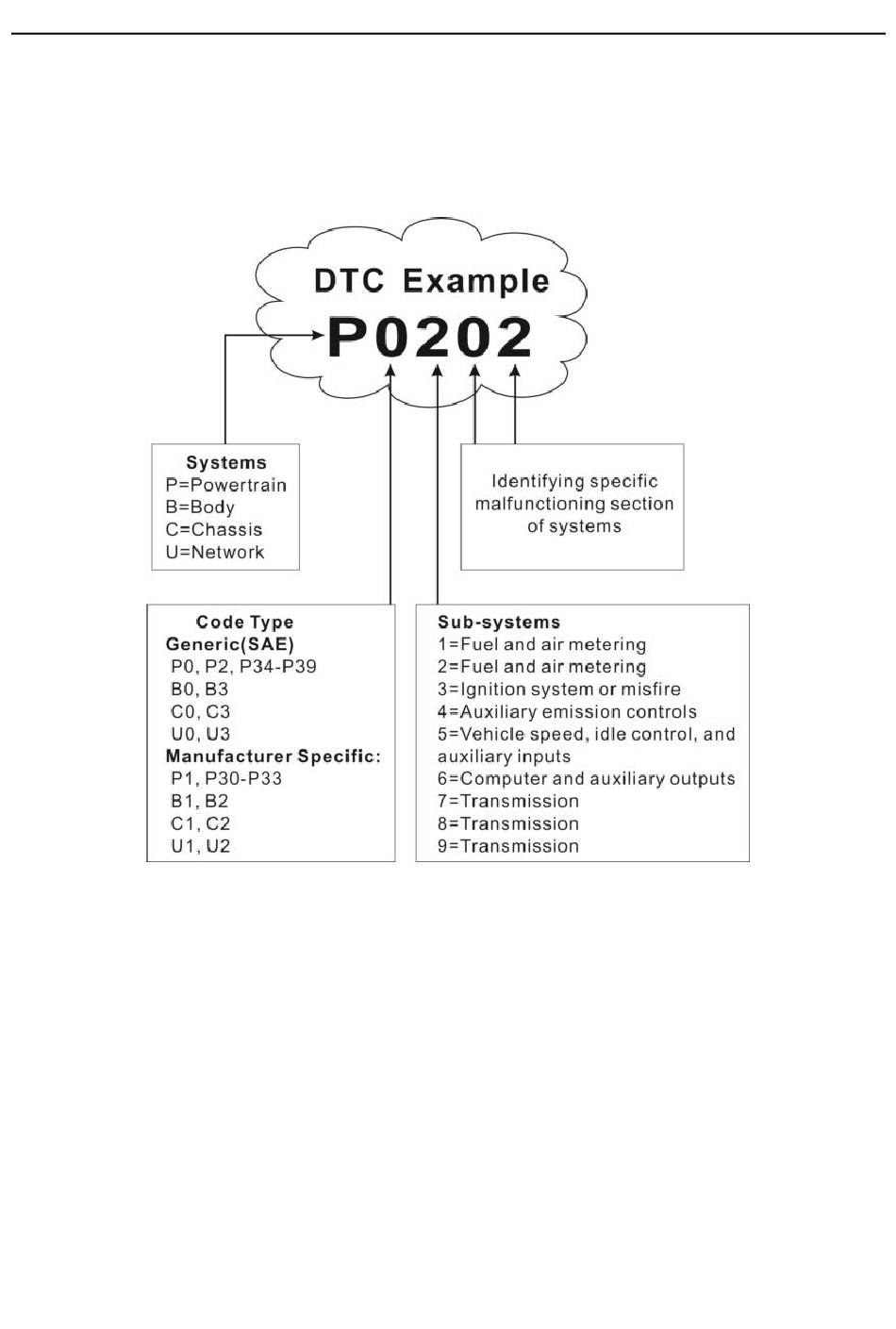

seiner Entstehung geführt haben. Hier unten ist ein Beispiel, um die Struktur der
Zahlen darzustellen:
Abbildung 2-1
2.3 Ort des Data Link Connectors (DLC)
Der DLC (Data Link Connector oder Diagnostic Link Connector) ist typischerweise
ein
16-Pin-Anschluss,
über
den
Diagnose-Code-Ableser
mit
dem
On-Board-Computer verbunden sind. Der DLC befindet sich in der Regel 30
Zentimeter von der Mitte des Armaturenbretts entfernt, bei den meisten
Fahrzeugen unter oder um die Fahrerseite. Wenn sich DLC nicht unter dem
Armaturenbrett befindet, sollte sich dort eine Beschriftung über die Position
befinden. Bei einigen asiatischen und europäischen Fahrzeugen befindet sich der
DLC hinter dem Aschenbecher. Der Aschenbecher muss entfernt werden, um an
den Anschluss zu gelangen. Wenn der DLC nicht gefunden werden kann,
4
