Verwandte Anleitungen für LAUNCH Creader 611
Inhaltszusammenfassung für LAUNCH Creader 611
- Seite 1 V1.00.000 05.01.2019...
-
Seite 2: Urheberrechtsinformation
Fragen im Zusammenhang mit diesem Handbuch. Urheberrechtsinformation Copyright © 2019 by LAUNCH TECH. CO., LTD. Alle Rechte vorbehalten. Kein Teil dieser Publikation darf ohne vorherige schriftliche Zustimmung von LAUNCH reproduziert, in einem Abrufsystem gespeichert oder in irgendeiner Form oder auf irgendeine Weise elektronisch, mechanisch, durch Fotokopieren, Aufzeichnungen oder auf andere Weise verbreitet werden. -
Seite 3: Sicherheitshinweise Und Warnungen
Änderungen an dem Gerät, oder die Nichteinhaltung der LAUNCH Betriebs- und Wartungsanleitung. LAUNCH haftet nicht für Schäden oder Probleme, die durch die Verwendung von Zusatzprodukten oder Verbrauchsmaterialien, die nicht als Original LAUNCH-Produkte oder von der LAUNCH als LAUNCH-zugelassene Produkte gekennzeichnet sind, entstanden sind. - Seite 4 Verbinden und trennen Sie keine Testausrüstung, während die Zündung noch eingeschaltet ist oder der Motor noch läuft. Halten Sie das Creader 611/701/801/821/981 trocken, sauber, frei von Öl/ Wasser oder Schmierfett. Verwenden Sie ein mildes Reinigungsmittel auf sauberem Tuch, um das Äußere von Creader 611/701/801/821/981 zu...
-
Seite 5: Inhaltsverzeichnis
2.4 OBD II Bereitschaftsmonitore (=Readiness Monitors) ..... 5 2.5 OBD II Monitor Bereitschaftsstatus .......... 6 2.6 OBD II Definitionen ..............7 3. Produktbeschreibungen ..............9 3.1 Überblick über Creader 611/701/801/821/981 ......9 3.2 Angaben ................... 10 3.3 Eingeschlossenes Zubehör ............10 4. Verbindung ..................11 4.1 Verbinden Creader 611/701/801/821/981 ........ -
Seite 6: Einleitung
LAUNCH Creader 611/701/801/821/981 Deutsches Benutzerhandbuch 1. Einleitung Das Creader 611/701/801/821/981 Series wurde speziell von LAUNCH entwickelt, welche alle 10 Modi des OBD II Tests für eine vollständige Diagnose unterstützen. Sie weisen alle das Feature des 4,0” LCD-Farbanzeige auf. Für Creader... - Seite 7 LAUNCH Creader 611/701/801/821/981 Deutsches Benutzerhandbuch Hinweis: Creader 611/701/801/821/981 Series kann sich automatisch zurücksetzen, wenn es durch starke statische Elektrizität gestört wird. DAS IST EINE NORMALE REAKTION.
-
Seite 8: Allgemeine Information
LAUNCH Creader 611/701/801/821/981 Deutsches Benutzerhandbuch 2. Allgemeine Information 2.1 On-Board-Diagnose-Systeme(OBD) II Die erste Generation der On-Board-Diagnose (OBD I) wurde von California Air Resources Board (ARB) entwickelt und in 1988 eingeführt, um manche der emissionsmindernden Komponenten an Fahrzeugen zu überwachen. Während... -
Seite 9: Ort Des Data Link Connectors (Dlc)
LAUNCH Creader 611/701/801/821/981 Deutsches Benutzerhandbuch Hex-Zeichen, 0-9 oder A-F bietet zusätzliche Information zum Ort, an dem der DTC (Diagnose-Fehlercode) entstanden ist und die Betriebsbedingungen, die zu seiner Entstehung geführt haben. Hier unten ist ein Beispiel, um die Struktur der Zahlen darzustellen: Abbildung 2-1 2.3 Ort des Data Link Connectors (DLC) -
Seite 10: Obd Ii Bereitschaftsmonitore (=Readiness Monitors)
LAUNCH Creader 611/701/801/821/981 Deutsches Benutzerhandbuch schlagen Sie im Servicehandbuch des Fahrzeugs nach. Abbildung 2-2 2.4 OBD II Bereitschaftsmonitore (=Readiness Monitors) Ein wichtiger Teil des Fahrzeug-OBD II-Systems sind die Bereitschaftsmonitore, welche Indikatoren sind, die verwendet werden, um herauszufinden, ob alle Emissionskomponenten vom OBD II System bewertet wurden. Sie lassen periodische Tests auf speziellen Systemen und Komponenten durchlaufen, um sicherzustellen, dass sie innerhalb der erlaubten Grenzen ausgeführt werden. -
Seite 11: Obd Ii Monitor Bereitschaftsstatus
LAUNCH Creader 611/701/801/821/981 Deutsches Benutzerhandbuch genannten Komponenten, wesentliche Motorsensoren überwachend, Motorfehlzündung aufpassend, und Kraftstoffanforderungen überwachend. Nicht-kontinuierliche-Monitore -- im Gegensatz zu kontinuierlichen Monitoren, erfordern viele Emissions- und Motorsystemkomponenten, dass das Fahrzeug unter spezifischen Bedingungen betrieben wird, bevor der Monitor bereit ist. -
Seite 12: Obd Ii Definitionen
LAUNCH Creader 611/701/801/821/981 Deutsches Benutzerhandbuch Monitors nicht abgeschlossen wurde, wird der Monitorstatus als “Not Complete”(=nicht vollständig) oder “Not Ready”(=nicht bereit) gemeldet. Damit das OBD Monitorsystem „bereit“ wird, sollte das Fahrzeug unter einer Vielzahl normaler Betriebsbedingungen gefahren sein. Diese Betriebsbedingungen können eine Mischung aus Autobahnfahrten, Stop-and-Go, Stadtverkehr-Fahrten, und mindestens eine Nachtfahrtphase enthalten. - Seite 13 LAUNCH Creader 611/701/801/821/981 Deutsches Benutzerhandbuch spezifische ermöglichende Verfahren. OBD II Fahrzyklus -- Ein spezifischer Modus des Fahrzeugbetriebs, welcher Bedingungen bereitstellt, die erforderlich sind, alle am Fahrzeug anwendbaren Bereitschaftsmonitore auf die „Bereit“-Bedingung zu stellen. Das Ziel, der Vervollständigung des OBD II Fahrzyklus ist, das Fahrzeug zu zwingen, seine Onboard-Diagnosen zu durchlaufen.
-
Seite 14: Produktbeschreibungen

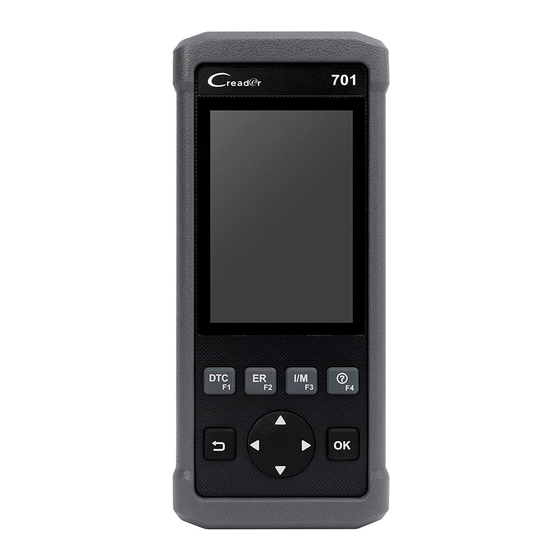

LAUNCH Creader 611/701/801/821/981 Deutsches Benutzerhandbuch 3. Produktbeschreibungen 3.1 Überblick über Creader 611/701/801/821/981 Abbildungen 3-1 Creader 611/701/801/821/981 Vorderansicht Hinweis: Creader 611/701/801/821/981 weisen das gleiche Aussehen auf. Hier nehmen wir nur das Creader 701 als Beispiel. Nein. Name Beschreibungen Um den DLC (Data Link Connector) des Fahrzeuges... -
Seite 15: Angaben
LAUNCH Creader 611/701/801/821/981 Deutsches Benutzerhandbuch und runter. Bewegen Sie den Cursor nach links oder rechts für die Auswahl; Oder drehen Sie die Seite hoch und runter, wenn mehr als eine Seite angezeigt wird. Mini Um mit dem PC zu verbinden, um Daten oder Eingang Drucktestergebnisse hochzuladen. -
Seite 16: Verbindung
Sie bitte im Automobil-Reparaturhandbuch nach. 3. Stecken Sie ein Ende des Diagnosekabels in den DB15-Anschluss des Creader 611/701/801/821/981 ein, und schließen Sie das andere Ende des Diagnosekabels an den DLC des Fahrzeuges an. 4. Schalten Sie die Zündung an. Motor kann ausgeschaltet oder laufend sein. - Seite 17 LAUNCH Creader 611/701/801/821/981 Deutsches Benutzerhandbuch 1) Sprache Diese Option ermöglicht es Ihnen, die Sprache für die Benutzeroberfläche einzustellen. Hinweis: Aufgrund von kontinuierlichen Software-Aktualisierungen, kann sich die Sprachoberfläche von verschiedenen Softwareversionen unterscheiden. 2) Maßeinheit Diese Option erlaubt Ihnen, eine Maßeinheit einzustellen.
-
Seite 18: Diagnose
LAUNCH Creader 611/701/801/821/981 Deutsches Benutzerhandbuch 5. Diagnose Wählen Sie [Diagnose] im Hauptmenü und drücken Sie [OK], der Bildschirm wird anzeigen Monitorstatus-Oberfläche wie in der folgenden Abbildung 5-1: Abbildung 5-1(für Creader 701) 5.1 OBDII/EOBD Diagnose setzen Diese Option stellt einen schnellen Weg dar, DTCs (=Fehlercodes) zu überprüfen, die Ursache der aufgeleuchteten Fehlfunktions-Lampe (MIL) zu identifizieren, den Monitorstatus vor dem Emissions-Zertifizierungstest zu überprüfen, Reparaturen... - Seite 19 LAUNCH Creader 611/701/801/821/981 Deutsches Benutzerhandbuch Abbildung 5-2 Drücken Sie [OK], ein Bildschirm, ähnlich dem in Abbildung 5-3 wird erscheinen: Abbildung 5-3 Es enthält hauptsächlich die folgenden Funktionen: 1. Codes lesen Diese Option identifiziert in welchem Bereich des emissionsmindernden Systems eine Fehlfunktion besteht.
- Seite 20 LAUNCH Creader 611/701/801/821/981 Deutsches Benutzerhandbuch die Diagnoseanleitung der Fabrik verwenden, dann löschen Sie den Code und überprüfen Sie noch einmal. 3. I/M Bereitschaft I/M bezieht sich auf Untersuchung (=Inspection) und Wartung (=Maintenance), um die von der Regierung erlassenen Bundesrichtwerte der TA-Luft einzuhalten.
-
Seite 21: System-Diagnose
LAUNCH Creader 611/701/801/821/981 Deutsches Benutzerhandbuch Nicht alle Testwerte sind an allen Fahrzeugen anwendbar. Daher wird die generierte Liste abhängig vom Fahrzeug variieren. Zusätzlich, unterstützen nicht alle Fahrzeuge den Sauerstoffsensor-Bildschirm. 7. Onboard-Monitortest Diese Funktion kann verwendet werden, Ergebnisse Onboard-Diagnose-Monitortests für spezifische Komponenten/Systeme, zu lesen. -
Seite 22: Zurücksetzen
LAUNCH Creader 611/701/801/821/981 Deutsches Benutzerhandbuch Nehmen Sie auf das unten abgebildete Flussdiagramm Bezug, um ein Fahrzeug zu diagnostizieren: Select “Diagnose” Read version information Select Vehicle Read fault code Manufacturer Select test function Clear fault code Select Vehicle Model (Note: For different... - Seite 23 LAUNCH Creader 611/701/801/821/981 Deutsches Benutzerhandbuch durchzuführen. Follow the instructions Select “Diagnose” on the screen to operate Select the service mode Select “Reset” (The available mode (e.g. oil lamp reset etc.) varies from vehicle to vehicle) Select the desired reset item (e.g. oil lamp reset Select the car brand etc.)
-
Seite 24: Hilfe
LAUNCH Creader 611/701/801/821/981 Deutsches Benutzerhandbuch 6. Hilfe Dieses Menü ermöglicht Ihnen, Werkzeuginformationen und OBD Einleitung anzusehen. Im Hauptmenü, wählen Sie [Help] und drücken Sie [OK] um die Abbildung 6-1 anzuzeigen. Abbildung 6-1 6.1 DLC Standort Information Diese Option hilft Ihnen, den Ort des Fahrzeug-DLCs zu finden. - Seite 25 LAUNCH Creader 611/701/801/821/981 Deutsches Benutzerhandbuch Abbildung 6-2 Drücken Sie die [ ]/[ ]-Taste, um den Auswahlbalken auf eine andere Position zu schieben. Drücken Sie die [ ]/[ ]-Taste, um den Wert zu verändern, dann drücken Sie die [OK]-Taste, der Bildschirm wird die Definition des DTC anzeigen.
-
Seite 26: Registrieren & Aktualisieren
1. Ein Computer, der den Zugang zum Internet hat. Folgen Sie den unten beschriebenen Schritten, um die Registrierung und die Aktualisierung durchzuführen. 1. Gehen Sie auf http://mycar.x431.com, und klicken Sie auf Creader 611 701 ein Mal, und dann klicken Sie auf das Update-Symbol. (Abbildung 7-1) - Seite 27 LAUNCH Creader 611/701/801/821/981 Deutsches Benutzerhandbuch Abbildung 7-1 (für Creader 611/701) 2. Laden Sie herunter und installieren Sie das Aktualisierungswerkzeug und starten Sie das Programm, wenn es installiert ist. 3. Sie werden dazu aufgefordert, die Seriennummer einzugeben (befindet sich an der Hinterseite des Werkzeuges). (Abbildung 7-2) Abbildung 7-2 4.
- Seite 28 LAUNCH Creader 611/701/801/821/981 Deutsches Benutzerhandbuch Abbildung 7-3 (Falls Sie den Registrierungscode brauchen setzen Sie fort mit Schritten 5-8) (Falls Sie den Registrierungscode haben, setzen Sie direkt bei Schritt 9 fort) 5. Der Registrierungscode kann beim Verbinden des mitgelieferten USB-Kabels mit dem Werkzeug gefunden werden und in den Computer eingegeben werden.
- Seite 29 LAUNCH Creader 611/701/801/821/981 Deutsches Benutzerhandbuch auf [OK]. (Abbildung 7-5) Abbildung 7-5 8. Dies ist die Registrierungscode-Nummer für die Eingabe bei Schritt 4. (Abbildung 7-6) Abbildung 7-6 (Zu Schritt 4 zurückkehren und den Code eingeben und dann fortfahren) 9. Öffnen Sie die CR-Update Suite erneut und wählen Sie die Updates, die Sie...
- Seite 30 LAUNCH Creader 611/701/801/821/981 Deutsches Benutzerhandbuch klicken Sie [Download]. (Abbildung 7-7) Abbildung 7-7 10. Sobald alle Schritte abgeschlossen wurden, versorgen Sie das Werkzeug via USB in Computer oder via OBDII Eingang im Fahrzeug mit Energie. Das Werkzeug wird Sie dazu auffordern, ein Upgrade durchzuführen, klicken Sie [OK], um die Aktualisierung zu starten und ein Fortschrittbalken wird erscheinen.
-
Seite 31: Faq
Frage: Das System hält an, wenn es den Datenstrom liest. Was ist der Grund? Antwort: Es könnte durch einen nachgelassenen Anschluss verursacht werden. Bitte schalten Sie das Creader 611/701/801/821/981 aus, verbinden Sie den Anschluss fest, und schalten Sie es wieder an. - Seite 32 PERSONEN BESCHRÄNKT, DIE LAUNCH PRODUKTE FÜR DEN WEITERVERKAUF ODER IM ORDENTLICHEN GESCHÄFTSGANG ERWERBEN. LAUNCH gewährt ab dem Zeitpunkt der Lieferung an den Benutzer ein Jahr (12 Monate) Garantie auf Material- und Verarbeitungsfehler auf die elektronischen Produkte. Im Rahmen der Garantie wird nicht für jene Schäden gehaftet, die durch...
- Seite 33 Beschreibungen im Handbuch abweichen. Wir haben uns bemüht, die Beschreibungen und Abbildungen im Handbuch so genau wie möglich zu gestalten, und Mängel sind unvermeidlich. Wenn Sie Fragen haben, wenden Sie sich bitte an den örtlichen Händler oder an den Kundendienst von LAUNCH. LAUNCH übernimmt keine Verantwortung für Missverständnisse.
